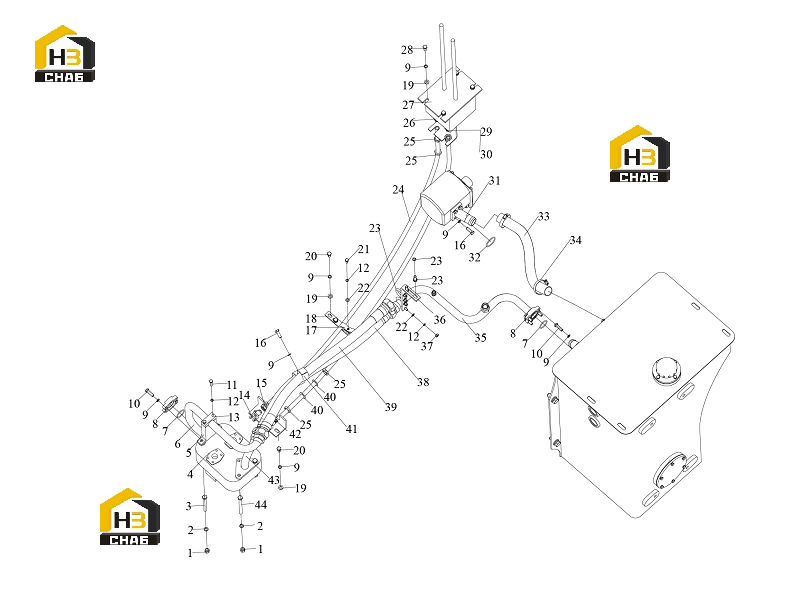

Система гидравлическая (часть 2)

Каталожный номер:03B0010

Комплект:4

Примечание:GB6170-86

№ на схеме:2

Каталожный номер:06B0013

Комплект:4

Примечание:GB93-87 12

№ на схеме:3

Каталожный номер:01B0074

Комплект:2

Примечание:GB5782-86 M12X120

№ на схеме:4

Наименование:Valve

Каталожный номер:12C0070

Комплект:1

Примечание:DF25.2C

№ на схеме:5

Каталожный номер:17A1521

Комплект:1

Примечание:

№ на схеме:6

Каталожный номер:17D0324

Комплект:1

Примечание:

№ на схеме:7

Наименование:O-ring

Каталожный номер:10B0055

Комплект:2

Примечание:GB3452.1-2005 37.5X3.55

№ на схеме:8

Наименование:Flange

Каталожный номер:58A0020

Комплект:4

Примечание:

№ на схеме:9

Каталожный номер:06B0003

Комплект:22

Примечание:GB93-87 10

№ на схеме:10

Каталожный номер:00B0002

Комплект:8

Примечание:GB5783-86 M10x35

№ на схеме:11

Каталожный номер:00B0013

Комплект:2

Примечание:GB5783-86 M8x35

№ на схеме:12

Каталожный номер:06B0009

Комплект:6

Примечание:GB93-87 8

№ на схеме:13

Каталожный номер:82A0682

Комплект:1

Примечание:

№ на схеме:14

Наименование:Connector

Каталожный номер:03A0020

Комплект:2

Примечание:

№ на схеме:15

Каталожный номер:26A0003

Комплект:1

Примечание:

№ на схеме:16

Каталожный номер:00B0022

Комплект:1

Примечание:GB5783-86 M10x30

№ на схеме:17

Каталожный номер:08C0290

Комплект:1

Примечание:TS16R-18

№ на схеме:18

Каталожный номер:00D3778

Комплект:1

Примечание:

№ на схеме:19

Каталожный номер:06B0004

Комплект:9

Примечание:GB97.1-85 10

№ на схеме:20

Каталожный номер:00B0029

Комплект:5

Примечание:GB5783-86 M10x20

№ на схеме:21

Каталожный номер:00B0017

Комплект:1

Примечание:GB5783-86 M8x20

№ на схеме:22

Каталожный номер:06B0027

Комплект:3

Примечание:GB97.1-85 8

№ на схеме:23

Каталожный номер:02B0045

Комплект:2

Примечание:

№ на схеме:24

Наименование:cable

Каталожный номер:61C0104

Комплект:2

Примечание:1=1730

№ на схеме:25

Каталожный номер:03B0064

Комплект:8

Примечание:M18x1.5

№ на схеме:26

Наименование:Gonnector

Каталожный номер:03A0019

Комплект:2

Примечание:

№ на схеме:27

Наименование:Control wire

Каталожный номер:44C0136

Комплект:1

Примечание:

№ на схеме:28

Каталожный номер:00B0028

Комплект:4

Примечание:GB5783-86 M10x30

№ на схеме:29

Наименование:Pin

Каталожный номер:08B0008

Комплект:2

Примечание:GB882-86 B8x28

№ на схеме:30

Наименование:Pin

Каталожный номер:08B0009

Комплект:2

Примечание:GB91-86 3x20

№ на схеме:31

Каталожный номер:18D0050

Комплект:1

Примечание:

№ на схеме:32

Наименование:O-ring

Каталожный номер:10B0014

Комплект:1

Примечание:GB3452.1-2005 47.5x3.55

№ на схеме:33

Наименование:Hose

Каталожный номер:07C0129

Комплект:1

Примечание:cp38 1=450

№ на схеме:34

Каталожный номер:24B0107

Комплект:2

Примечание:JB/T8870-1999 (p44-64

№ на схеме:35

Каталожный номер:17D3178

Комплект:1

Примечание:

№ на схеме:36

Каталожный номер:23A0260

Комплект:1

Примечание:

№ на схеме:37

Каталожный номер:03B0005

Комплект:4

Примечание:GB6170-86 M8

№ на схеме:38

Наименование:Hose

Каталожный номер:07C0128

Комплект:1

Примечание:2041142-20X1W20-930

№ на схеме:39

Наименование:Hose

Каталожный номер:07C0130

Комплект:1

Примечание:2041142-16X3W16-930

№ на схеме:40

Каталожный номер:06B0046

Комплект:4

Примечание:GB97.1-85 18

№ на схеме:41

Каталожный номер:24A0061

Комплект:2

Примечание:

№ на схеме:42

Каталожный номер:03B0035

Комплект:4

Примечание:GB6172-86 M10

№ на схеме:43

Каталожный номер:17D0323

Комплект:1

Примечание:

№ на схеме:44
