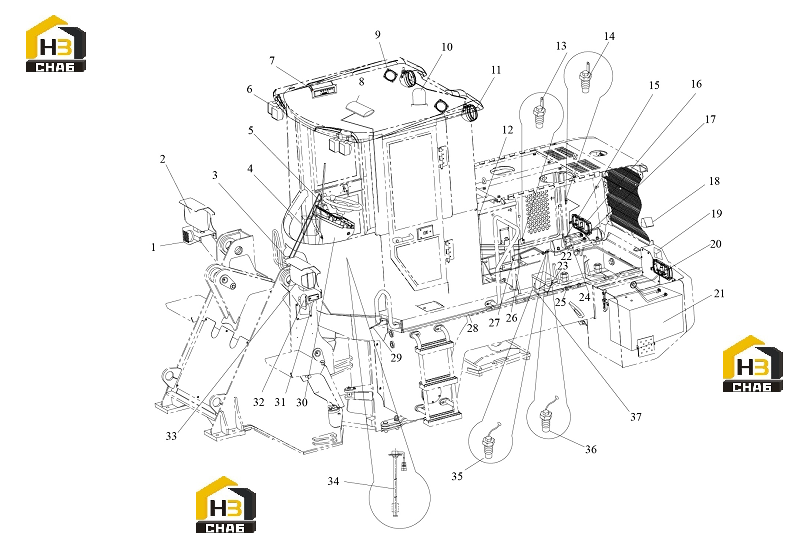

Система электрическая

← Кронштейн кабины Панель приборная →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Horn

Каталожный номер:47B0603

Комплект:1

Примечание:24V

№ на схеме:2

Наименование:Lamp assembly

Каталожный номер:42B0258

Комплект:1

Примечание:75W/70W 24V

№ на схеме:3

Наименование:Wiper

Каталожный номер:46C1257

Комплект:1

Примечание:24V , 50W

№ на схеме:4

Наименование:Washer

Каталожный номер:47C0003

Комплект:1

Примечание:203 24V

№ на схеме:5

Наименование:Switch assembly

Каталожный номер:44B0381

Комплект:1

Примечание:24V

№ на схеме:6

Наименование:Lamp

Каталожный номер:42B0338

Комплект:4

Примечание:24V

№ на схеме:7

Наименование:Radio

Каталожный номер:47B0612

Комплект:1

Примечание:24V

№ на схеме:8

Наименование:Cab Lamp

Каталожный номер:42B0005

Комплект:1

Примечание:NZ1-3 24V

№ на схеме:9

Наименование:Horn

Каталожный номер:47B0331

Комплект:2

Примечание:24V

№ на схеме:10

Наименование:Signal Beacon

Каталожный номер:42B0326

Комплект:1

Примечание:1TD153 24V

№ на схеме:11

Наименование:Lamp

Каталожный номер:42B0331

Комплект:2

Примечание:24V

№ на схеме:12

Наименование:Antenna

Каталожный номер:47B0332

Комплект:1

Примечание:

№ на схеме:13

Наименование:Sensor

Каталожный номер:40B0002

Комплект:1

Примечание:WG210A R1/2

№ на схеме:14

Наименование:Sensor

Каталожный номер:40B0001

Комплект:1

Примечание:WG210 Z3/8

№ на схеме:15

Наименование:Wire assembly

Каталожный номер:43B0104

Комплект:1

Примечание:QVR50

№ на схеме:16

Наименование:Rear Lamp assembly

Каталожный номер:42B0333

Комплект:1

Примечание:24V

№ на схеме:17

Наименование:Wire assembly

Каталожный номер:43B0103

Комплект:1

Примечание:QVR50

№ на схеме:18

Наименование:Annunciator

Каталожный номер:47B0059

Комплект:1

Примечание:KSHM-12F4 24V

№ на схеме:19

Наименование:Lamp

Каталожный номер:42B0330

Комплект:2

Примечание:24V

№ на схеме:20

Наименование:Rear Lamp assembly

Каталожный номер:42B0332

Комплект:1

Примечание:24V

№ на схеме:21

Наименование:Battery

Каталожный номер:47B0090

Комплект:2

Примечание:6QW120 12V

№ на схеме:22

Наименование:Wire assembly

Каталожный номер:43B0065

Комплект:1

Примечание:QVR50

№ на схеме:23

Наименование:Hose assembly

Каталожный номер:03C0046

Комплект:1

Примечание:

№ на схеме:24

Наименование:Switch

Каталожный номер:46C1168

Комплект:1

Примечание:24V

№ на схеме:25

Наименование:Fuse box

Каталожный номер:47B0576

Комплект:1

Примечание:60A/80A

№ на схеме:26

Наименование:Hose assembly

Каталожный номер:05C0066

Комплект:1

Примечание:

№ на схеме:27

Наименование:Hose assembly

Каталожный номер:05C0065

Комплект:1

Примечание:

№ на схеме:28

Наименование:Harness

Каталожный номер:09C0917

Комплект:1

Примечание:

№ на схеме:29

Наименование:Hose assembly

Каталожный номер:03C0045

Комплект:1

Примечание:

№ на схеме:30

Наименование:Panel assembly

Каталожный номер:29C0238

Комплект:1

Примечание:

№ на схеме:31

Наименование:Reflector

Каталожный номер:42B0054

Комплект:2

Примечание:

№ на схеме:32

Наименование:Horn

Каталожный номер:47B0604

Комплект:1

Примечание:

№ на схеме:33

Наименование:Lamp assembly

Каталожный номер:42B0257

Комплект:1

Примечание:H4 75W/70W 24V

№ на схеме:34

Наименование:Sensor

Каталожный номер:40B0187

Комплект:1

Примечание:24V

№ на схеме:35

Наименование:Switch

Каталожный номер:44B0057

Комплект:1

Примечание:G1/4

№ на схеме:36

Наименование:Switch

Каталожный номер:40B0027

Комплект:1

Примечание:NPT1/8

№ на схеме:37

Наименование:Wire assembly

Каталожный номер:43B0102

Комплект:1

Примечание:QVR50
