Комплектующие гидравлического бака

Комплектующие гидравлического бака

← Гидроцилиндр рулевого механизма Система тормозная (часть 1) →

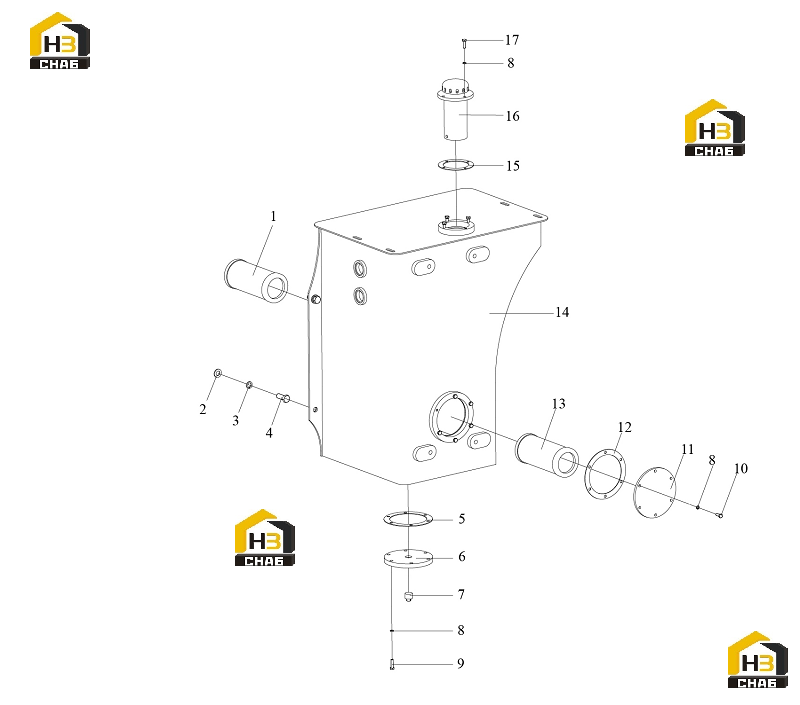

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Oil Filter
Каталожный номер:60C0026
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:06B0014
Комплект:4
Примечание:GB97.1-85 16
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:06B0020
Комплект:4
Примечание:GB93-87 16
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:00B0083
Комплект:4
Примечание:GB5783-86 M16x40
0 ₽
шт
№ на схеме:5
Наименование:Spacer
Каталожный номер:55A0081
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Flanged Cap
Каталожный номер:52A0036
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Plug
Каталожный номер:03B0028
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:06B0009
Комплект:16
Примечание:GB93-87 8
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:00B0073
Комплект:6
Примечание:GB5783-86 M8x20
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:00B0017
Комплект:6
Примечание:GB5783-86 M8x30
0 ₽
шт
№ на схеме:11
Наименование:Flanged Cap
Каталожный номер:52A0113
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Spacer
Каталожный номер:55A0076
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Oil Filter
Каталожный номер:60C0025
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Tank
Каталожный номер:04D0411
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Spacer
Каталожный номер:55A0089
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Air Filter
Каталожный номер:60C0334
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Bolt
Каталожный номер:00B0018
Комплект:4
Примечание:GB5783-86 M8x25
