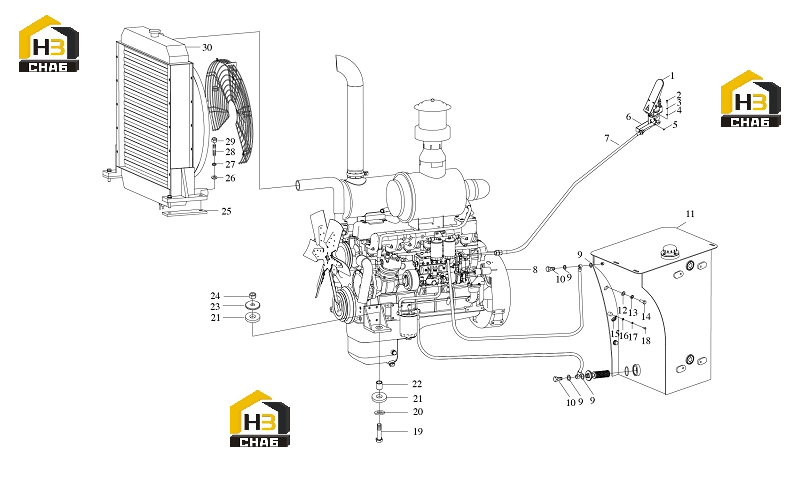

Комплектующие двигателя

← Комплектующие поворотной рамы Система масляная гидротрансформатора погрузчика →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Governor Assembly

Каталожный номер:23C0020

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:00B0015

Комплект:5

Примечание:GB5783-86 M6x20

№ на схеме:3

Наименование:Washer

Каталожный номер:06B0021

Комплект:5

Примечание:GB93-87 6

№ на схеме:4

Наименование:Washer

Каталожный номер:06B0044

Комплект:5

Примечание:GB97.1-85 6

№ на схеме:5

Наименование:Nut

Каталожный номер:03B0013

Комплект:2

Примечание:GB6170-86 M6

№ на схеме:6

Наименование:Bracket

Каталожный номер:00D2043

Комплект:1

Примечание:

№ на схеме:7

Наименование:Cable Assembly

Каталожный номер:61C0007

Комплект:1

Примечание:

№ на схеме:8

Наименование:Engine

Каталожный номер:40C0318

Комплект:1

Примечание:YC6J125Z-T20 (J8004)

№ на схеме:9

Наименование:Washer

Каталожный номер:06B0111

Комплект:4

Примечание:JB982-77

№ на схеме:10

Наименование:Screw

Каталожный номер:04B0001

Комплект:2

Примечание:401007

№ на схеме:11

Наименование:Fuel Tank

Каталожный номер:21C0263

Комплект:1

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:06B0014

Комплект:2

Примечание:GB97.1-85 16

№ на схеме:13

Наименование:Washer

Каталожный номер:06B0020

Комплект:2

Примечание:GB93-87 16

№ на схеме:14

Наименование:Bolt

Каталожный номер:00B0016

Комплект:2

Примечание:GB5783-86 M16x35

№ на схеме:15

Наименование:Clamp

Каталожный номер:08C0497

Комплект:1

Примечание:TS16R-12

№ на схеме:16

Наименование:Washer

Каталожный номер:06B0027

Комплект:1

Примечание:GB97.1-85 8

№ на схеме:17

Наименование:Washer

Каталожный номер:06B0009

Комплект:1

Примечание:GB93-87 8

№ на схеме:18

Наименование:Bolt

Каталожный номер:00B0017

Комплект:1

Примечание:GB5783-86 M8x20

№ на схеме:19

Наименование:Bolt

Каталожный номер:01B0101

Комплект:2

Примечание:GB5785-86 M24x2x110

№ на схеме:20

Наименование:Washer

Каталожный номер:06B0015

Комплект:2

Примечание:GB97.1-85 24

№ на схеме:21

Наименование:Tube

Каталожный номер:55A0061

Комплект:2

Примечание:

№ на схеме:22

Наименование:Tube

Каталожный номер:34A0048

Комплект:2

Примечание:

№ на схеме:23

Наименование:Spacer

Каталожный номер:55A0062

Комплект:2

Примечание:

№ на схеме:24

Наименование:Nut

Каталожный номер:03B0083

Комплект:2

Примечание:GB889-86 M24x2

№ на схеме:25

Наименование:Spacer

Каталожный номер:56A0001

Комплект:2

Примечание:401009

№ на схеме:26

Наименование:Washer

Каталожный номер:06B0012

Комплект:4

Примечание:GB97.1-85 12

№ на схеме:27

Наименование:Washer

Каталожный номер:06B0013

Комплект:4

Примечание:GB93-87 12

№ на схеме:28

Наименование:Bolt-stud

Каталожный номер:05B0076

Комплект:4

Примечание:GB898-88 M12x50

№ на схеме:29

Наименование:Nut

Каталожный номер:03B0010

Комплект:4

Примечание:GB6170-2000 M12

№ на схеме:30

Наименование:Radiator group

Каталожный номер:20C0243

Комплект:1

Примечание:XG933-YC-00
