Клапан воздушного тормоза в сборе

Клапан воздушного тормоза в сборе

← Система тормозная (часть 2) Насос воздушный форсажный xm20r →

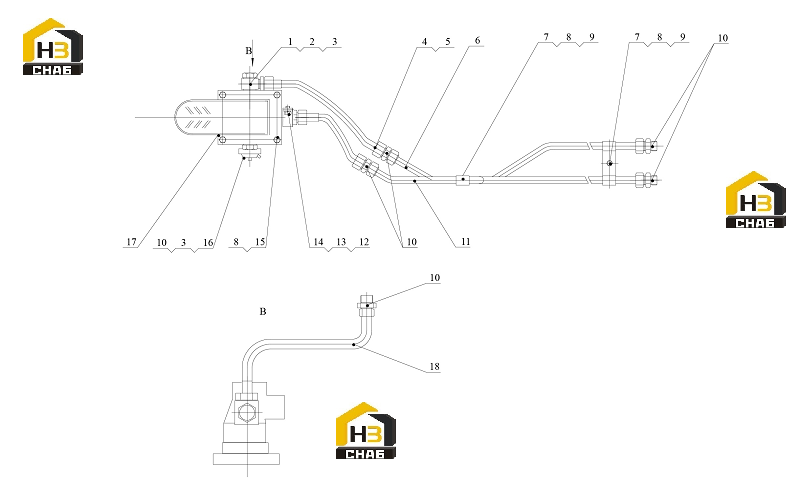

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Connector
Каталожный номер:04A0047
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:01B0004
Комплект:1
Примечание:408207
0 ₽
шт
№ на схеме:3
Наименование:Spacer
Каталожный номер:56A0006
Комплект:4
Примечание:408206
0 ₽
шт
№ на схеме:4
Наименование:Hose
Каталожный номер:03C0017
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Spacer
Каталожный номер:06B0010
Комплект:5
Примечание:408012
0 ₽
шт
№ на схеме:6
Наименование:Tube
Каталожный номер:17D2798
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Clip
Каталожный номер:82A0061
Комплект:2
Примечание:408101
0 ₽
шт
№ на схеме:8
Наименование:Spacer
Каталожный номер:06B0009
Комплект:6
Примечание:GB93-86
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:00B0038
Комплект:2
Примечание:GB5783-86 M8x16
0 ₽
шт
№ на схеме:10
Наименование:Connector
Каталожный номер:00A0001
Комплект:6
Примечание:408210
0 ₽
шт
№ на схеме:11
Наименование:Tube
Каталожный номер:17D2797
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:03A0044
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Spacer
Каталожный номер:56A0034
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Connector
Каталожный номер:04A0046
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Bolt
Каталожный номер:00B0073
Комплект:4
Примечание:GB5783-86 M8x30
0 ₽
шт
№ на схеме:16
Наименование:Blake light switch
Каталожный номер:55C0039
Комплект:1
Примечание:990109
0 ₽
шт
№ на схеме:17
Наименование:Valve
Каталожный номер:55C0058
Комплект:1
Примечание:J1990109XG30
0 ₽
шт
№ на схеме:18
Наименование:Tube
Каталожный номер:17D2796
Комплект:1
Примечание:
