Система тормозная (часть 2)

Система тормозная (часть 2)

← Клапан в разборе Узел стояночного тормоза →

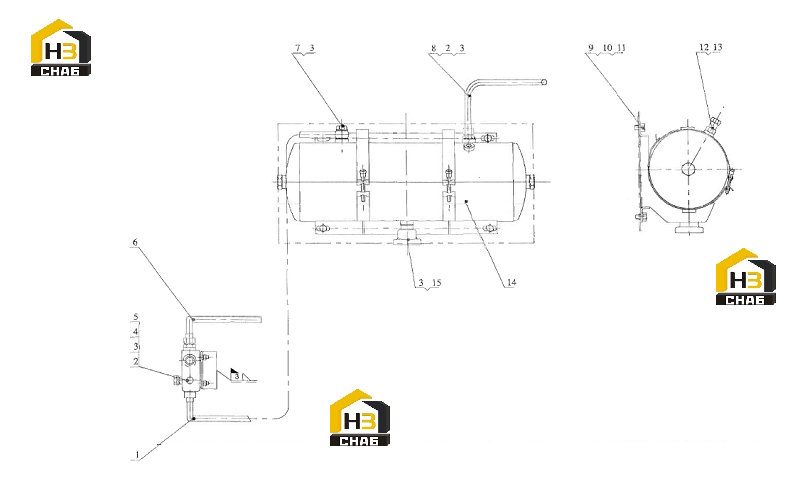

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Tube
Каталожный номер:17D0505
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Connector
Каталожный номер:00A0001
Комплект:3
Примечание:408210
0 ₽
шт
№ на схеме:3
Наименование:Spacer
Каталожный номер:56A0006
Комплект:6
Примечание:408206
0 ₽
шт
№ на схеме:4
Наименование:Valve
Каталожный номер:55C0033
Комплект:1
Примечание:JL990109
0 ₽
шт
№ на схеме:5
Наименование:board
Каталожный номер:21A0049
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Tube
Каталожный номер:17D0504
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:01B0004
Комплект:2
Примечание:408207
0 ₽
шт
№ на схеме:8
Наименование:Tube
Каталожный номер:17D0506
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:00B0014
Комплект:4
Примечание:GB5783-86 M12X20
0 ₽
шт
№ на схеме:10
Наименование:Spacer
Каталожный номер:06B0013
Комплект:4
Примечание:GB93-87 12
0 ₽
шт
№ на схеме:11
Наименование:Spacer
Каталожный номер:06B0012
Комплект:4
Примечание:GB97.1-85 12
0 ₽
шт
№ на схеме:12
Наименование:Valve
Каталожный номер:54C0006
Комплект:1
Примечание:JL990109
0 ₽
шт
№ на схеме:13
Наименование:Spacer
Каталожный номер:06B0011
Комплект:1
Примечание:408416
0 ₽
шт
№ на схеме:14
Наименование:Gas storage
Каталожный номер:55C0085
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Valve
Каталожный номер:12C0061
Комплект:1
Примечание:JL990109001
