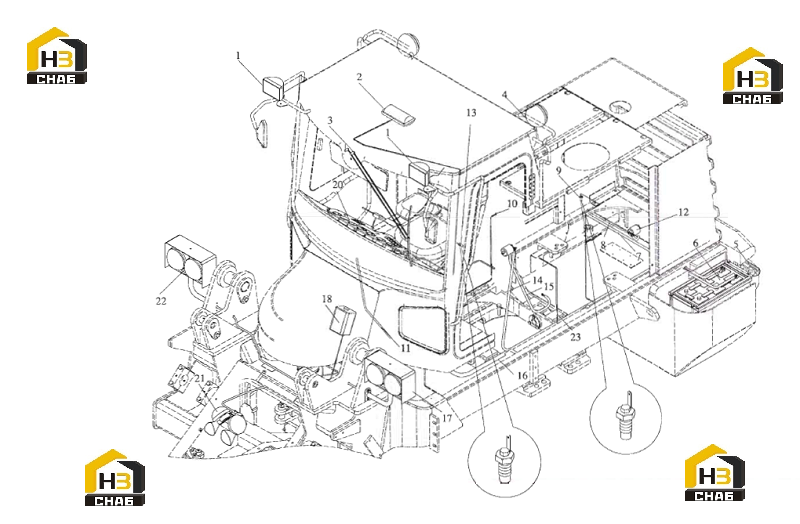

Система электрическая

← Комплектующие кабины Комплектующие двигателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lamp As

Каталожный номер:42B0055

Комплект:2

Примечание:135X8U 24V

№ на схеме:2

Наименование:Lamp As

Каталожный номер:42B0005

Комплект:1

Примечание:NZ1-3 24V

№ на схеме:3

Наименование:Wiper

Каталожный номер:64B0015

Комплект:1

Примечание:ZD2232(A) 24V

№ на схеме:4

Наименование:Lamp As

Каталожный номер:42B0055

Комплект:2

Примечание:135X80 24V

№ на схеме:5

Наименование:Lamp As.

Каталожный номер:42B0053

Комплект:2

Примечание:24V

№ на схеме:5

Наименование:Lamp As.

Каталожный номер:42R0001

Комплект:2

Примечание:24V

№ на схеме:6

Наименование:Battery

Каталожный номер:47R0082

Комплект:2

Примечание:6QW120B 12V

№ на схеме:7

Наименование:Wife As

Каталожный номер:43B0009

Комплект:1

Примечание:412746A QVR50

№ на схеме:8

Наименование:Wire As.

Каталожный номер:4380074

Комплект:1

Примечание:QVR50

№ на схеме:9

Наименование:Sensor

Каталожный номер:4080022

Комплект:1

Примечание:WG210C Z3/8

№ на схеме:10

Наименование:Hose As

Каталожный номер:03C0010

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose As

Каталожный номер:03C0009

Комплект:1

Примечание:

№ на схеме:12

Наименование:Switch

Каталожный номер:44B0023

Комплект:1

Примечание:JK862XG

№ на схеме:13

Наименование:Sensor

Каталожный номер:4080002

Комплект:1

Примечание:WG210A R1/2

№ на схеме:14

Наименование:Wire As.

Каталожный номер:43B0075

Комплект:1

Примечание:QVR50

№ на схеме:15

Наименование:Wire As.

Каталожный номер:43B0044

Комплект:1

Примечание:412750R QVR50

№ на схеме:16

Наименование:Harness

Каталожный номер:0900124

Комплект:1

Примечание:

№ на схеме:17

Наименование:Lamp As

Каталожный номер:42B0059

Комплект:1

Примечание:HD200x130-L 24V

№ на схеме:18

Наименование:Washer

Каталожный номер:47C0003

Комплект:1

Примечание:XD2C3 24V

№ на схеме:19

Наименование:Sensor

Каталожный номер:-

Комплект:-

Примечание:-

№ на схеме:20

Наименование:Panel As

Каталожный номер:29C0055

Комплект:1

Примечание:24V

№ на схеме:21

Наименование:Horn

Каталожный номер:47B0050

Комплект:1

Примечание:AT-1053 24V

№ на схеме:22

Наименование:Lamp As.

Каталожный номер:42BQQ55

Комплект:1

Примечание:HD200x130-R 24V

№ на схеме:23

Наименование:Hose As.

Каталожный номер:03C0008

Комплект:1

Примечание:
