Рама передняя

Рама передняя

← Рама задняя Ковш в сборе →

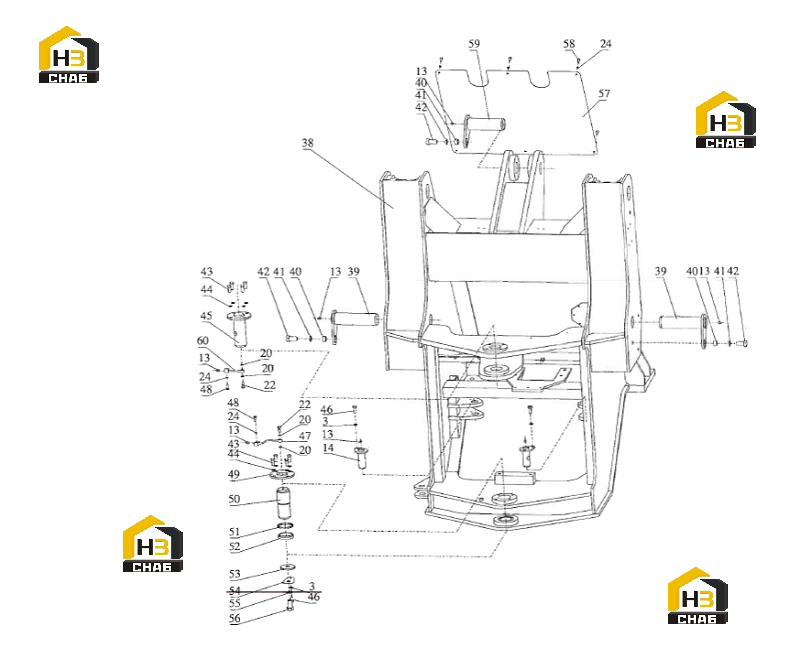

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:38
Наименование:Front Frame
Каталожный номер:30D0058
Комплект:1
Примечание:132C0010
0 ₽
шт
№ на схеме:39
Наименование:Shaft
Каталожный номер:1500100
Комплект:2
Примечание:132C0300
0 ₽
шт
№ на схеме:40
Наименование:Sleeve
Каталожный номер:54A0160
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:41
Наименование:Washer
Каталожный номер:06B0028
Комплект:3
Примечание:GB96-85 16
0 ₽
шт
№ на схеме:42
Наименование:Bolt
Каталожный номер:00B0083
Комплект:3
Примечание:GB5783-86 М16х40
0 ₽
шт
№ на схеме:43
Наименование:Bolt
Каталожный номер:00BC031
Комплект:6
Примечание:GB5783-86 М12х30
0 ₽
шт
№ на схеме:44
Наименование:Washer
Каталожный номер:06B0013
Комплект:8
Примечание:GB93-87 12
0 ₽
шт
№ на схеме:45
Наименование:Shaft
Каталожный номер:1500098
Комплект:1
Примечание:132C0400
0 ₽
шт
№ на схеме:46
Наименование:Bolt
Каталожный номер:00B0029
Комплект:3
Примечание:GB5783-86 М10х20
0 ₽
шт
№ на схеме:47
Наименование:Pipe
Каталожный номер:17D0331
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:48
Наименование:Bolt
Каталожный номер:00B0018
Комплект:2
Примечание:GB5783-86 М8х25
0 ₽
шт
№ на схеме:49
Наименование:Round Plate
Каталожный номер:52A0166
Комплект:1
Примечание:132C0002
0 ₽
шт
№ на схеме:50
Наименование:Shaft
Каталожный номер:60A0093
Комплект:1
Примечание:132C0003
0 ₽
шт
№ на схеме:51
Наименование:Seal
Каталожный номер:17B0037
Комплект:1
Примечание:131Е0012
0 ₽
шт
№ на схеме:52
Наименование:Sleeve
Каталожный номер:54A0147
Комплект:1
Примечание:131Е0008
0 ₽
шт
№ на схеме:53
Наименование:Round Plate
Каталожный номер:52A0165
Комплект:1
Примечание:131Е0006
0 ₽
шт
№ на схеме:54
Наименование:Plate
Каталожный номер:10A0157
Комплект:1
Примечание:131Е0007
0 ₽
шт
№ на схеме:55
Наименование:Washer
Каталожный номер:06B0001
Комплект:1
Примечание:GB93-87
0 ₽
шт
№ на схеме:56
Наименование:Bolt
Каталожный номер:00B0001
Комплект:1
Примечание:GB5783-86 М20х40
0 ₽
шт
№ на схеме:57
Наименование:Plate
Каталожный номер:10A0160
Комплект:1
Примечание:132C0001
0 ₽
шт
№ на схеме:58
Наименование:Bolt
Каталожный номер:00B0038
Комплект:6
Примечание:GB5783-86 М8х 16
0 ₽
шт
№ на схеме:59
Наименование:Shaftt
Каталожный номер:15D0097
Комплект:1
Примечание:132C0200
0 ₽
шт
№ на схеме:60
Наименование:Pipe
Каталожный номер:17D0339
Комплект:1
Примечание:
