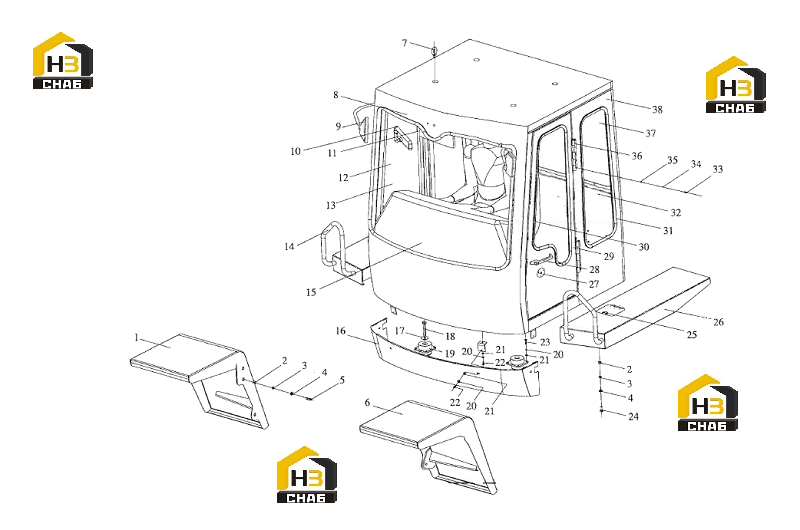

Кронштейн кабины

← Ковш в сборе Комплектующие кабины →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Rear Fender

Каталожный номер:40D0045

Комплект:1

Примечание:

№ на схеме:2

Наименование:Stud

Каталожный номер:05B0013

Комплект:6

Примечание:GB897-88 M12X30

№ на схеме:3

Наименование:Washer

Каталожный номер:06B0120

Комплект:14

Примечание:GB97.1-85 12

№ на схеме:4

Наименование:Washer

Каталожный номер:06B0013

Комплект:14

Примечание:GB93-87 12

№ на схеме:5

Наименование:Nut

Каталожный номер:03B0010

Комплект:14

Примечание:GB6170-83 M12

№ на схеме:6

Наименование:Rear Fender

Каталожный номер:40D0046

Комплект:1

Примечание:

№ на схеме:7

Наименование:Screw

Каталожный номер:04B0009

Комплект:4

Примечание:GB825-88 M12

№ на схеме:8

Наименование:Screw

Каталожный номер:04B0027

Комплект:4

Примечание:GB67-85 M5X16

№ на схеме:9

Наименование:Rear View Mirror

Каталожный номер:47C0024

Комплект:2

Примечание:EQ-142

№ на схеме:10

Наименование:Rear View Mirror

Каталожный номер:47C0147

Комплект:1

Примечание:XG-2

№ на схеме:11

Наименование:Lightproof Assem

Каталожный номер:47C0148

Комплект:1

Примечание:XG-C

№ на схеме:12

Наименование:Door

Каталожный номер:47C0066

Комплект:1

Примечание:

№ на схеме:13

Наименование:Glass

Каталожный номер:51B0040

Комплект:1

Примечание:

№ на схеме:14

Наименование:Access Assembly

Каталожный номер:32D0029

Комплект:1

Примечание:

№ на схеме:15

Наименование:Instrument platform

Каталожный номер:47C0202

Комплект:1

Примечание:

№ на схеме:16

Наименование:Boarding

Каталожный номер:47D0021

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:06B0020

Комплект:4

Примечание:GB93-87 16

№ на схеме:18

Наименование:Bolt

Каталожный номер:01B0177

Комплект:4

Примечание:GB5783-86 M16x100

№ на схеме:19

Наименование:Cushion

Каталожный номер:47C0203

Комплект:4

Примечание:

№ на схеме:20

Наименование:Washer

Каталожный номер:06B0009

Комплект:20

Примечание:GB93-87 8

№ на схеме:21

Наименование:Washer

Каталожный номер:06B0027

Комплект:20

Примечание:GB97.1-85 8

№ на схеме:22

Наименование:Bolt

Каталожный номер:00B0017

Комплект:6

Примечание:GB5783-86 M8X20

№ на схеме:23

Наименование:Bolt

Каталожный номер:00B0073

Комплект:16

Примечание:GB5783-86 M8X30

№ на схеме:24

Наименование:Bolt

Каталожный номер:00B0031

Комплект:8

Примечание:GB5783-86 M12X30

№ на схеме:25

Наименование:Lock

Каталожный номер:47C0190

Комплект:2

Примечание:NBS3013

№ на схеме:26

Наименование:Access Assembly

Каталожный номер:32D0030

Комплект:1

Примечание:

№ на схеме:27

Наименование:Lock Group

Каталожный номер:47C0194

Комплект:2

Примечание:

№ на схеме:28

Наименование:Door Lock

Каталожный номер:47C0044

Комплект:2

Примечание:NBB503

№ на схеме:29

Наименование:Door

Каталожный номер:47C0160

Комплект:1

Примечание:

№ на схеме:30

Наименование:Seat Assem

Каталожный номер:47C0204

Комплект:1

Примечание:

№ на схеме:31

Наименование:Seal

Каталожный номер:22B0073

Комплект:1

Примечание:Q1664

№ на схеме:32

Наименование:Glass

Каталожный номер:51B0041

Комплект:2

Примечание:

№ на схеме:33

Наименование:Bolt

Каталожный номер:00B0111

Комплект:20

Примечание:GB5783-86 M6X16

№ на схеме:34

Наименование:Washer

Каталожный номер:06B0044

Комплект:20

Примечание:GB97.1-85 6

№ на схеме:35

Наименование:Washer

Каталожный номер:06B0021

Комплект:20

Примечание:GB93-87 6

№ на схеме:36

Наименование:Hinge Assem

Каталожный номер:25C0001

Комплект:4

Примечание:5F121440

№ на схеме:37

Наименование:Glass

Каталожный номер:51B0042

Комплект:1

Примечание:

№ на схеме:38

Наименование:Cab

Каталожный номер:23D0062

Комплект:1

Примечание:
