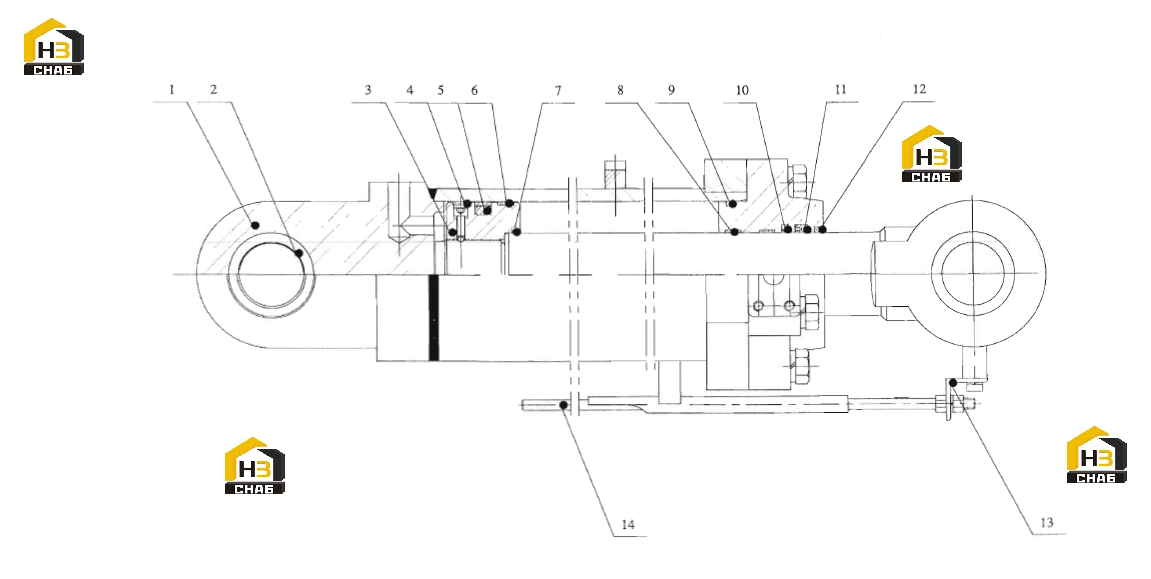

Гидроцилиндр стрелы (часть 2)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:10C0075
Комплект:1
Примечание:ZL30H15.7-100
№ на схеме:4
Каталожный номер:04B0095
Комплект:1
Примечание:GB/T70.1-2000 M8x20
№ на схеме:7
Каталожный номер:11B0058
Комплект:2
Примечание:YH407100D 140x3x15
№ на схеме:8
Каталожный номер:10B0030
Комплект:1
Примечание:GB1235-76 85x3.1
№ на схеме:10
Каталожный номер:11B0059
Комплект:2
Примечание:ZL30H15.7-005 80x85x15
№ на схеме:11
Каталожный номер:10B0099
Комплект:1
Примечание:GB1235-76 140x5.7
№ на схеме:16
Каталожный номер:52A0169
Комплект:1
Примечание:ZL30H15.7 - 004
№ на схеме:22
Каталожный номер:03B0005
Комплект:1
Примечание:GB/T6170-2000 M8
№ на схеме:24
Каталожный номер:64A0034
Комплект:1
Примечание:10C0075-02
