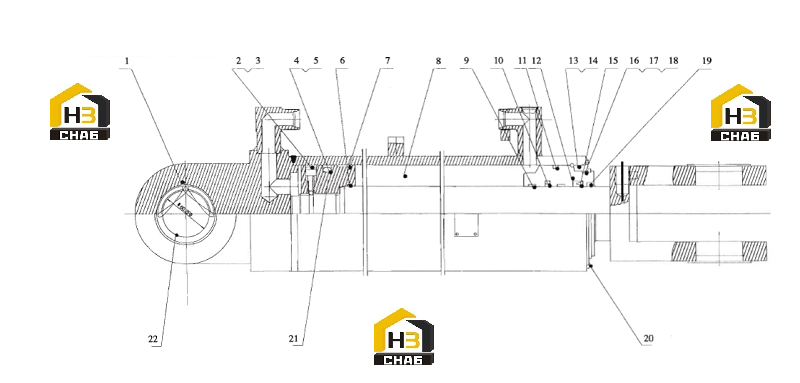

Гидроцилиндр стрелы (часть 1)
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:10C0075
Комплект:1
Примечание:ZL30H15.6-10
№ на схеме:2
Каталожный номер:04B0095
Комплект:1
Примечание:GB/T70.1 -2000 M8x20
№ на схеме:5
Каталожный номер:10B0080
Комплект:1
Примечание:ZGP125-03 (11B0015)
№ на схеме:6
Каталожный номер:10B0080
Комплект:1
Примечание:GB1235-76 75x3.1
№ на схеме:7
Каталожный номер:11B0014
Комплект:2
Примечание:ZGP125-02 125x3x15
№ на схеме:9
Каталожный номер:11B0056
Комплект:2
Примечание:ZL30H15.6-05 70x75x12
№ на схеме:10
Каталожный номер:11B0035
Комплект:1
Примечание:YZJ-0700 70x85.5x6.3
№ на схеме:11
Каталожный номер:10B0024
Комплект:1
Примечание:GB1235-76 125x5.7
№ на схеме:13
Каталожный номер:57A0035
Комплект:1
Примечание:ZL30H15.6-02
№ на схеме:14
Каталожный номер:57A0036
Комплект:1
Примечание:407202D
№ на схеме:16
Каталожный номер:10B0046
Комплект:1
Примечание:GB1235-76 105x3.1
№ на схеме:17
Каталожный номер:10B0023
Комплект:1
Примечание:GB1235-76 125x3.1
№ на схеме:18
Каталожный номер:07B0051
Комплект:1
Примечание:GB/T894.1 -1986 105
№ на схеме:20
Каталожный номер:04B0105
Комплект:4
Примечание:GB/T73-1985 M6x8
