Узел управления переключением передач

Узел управления переключением передач

← Комплектующие двигателя Трансмиссия и гидротрансформатор →

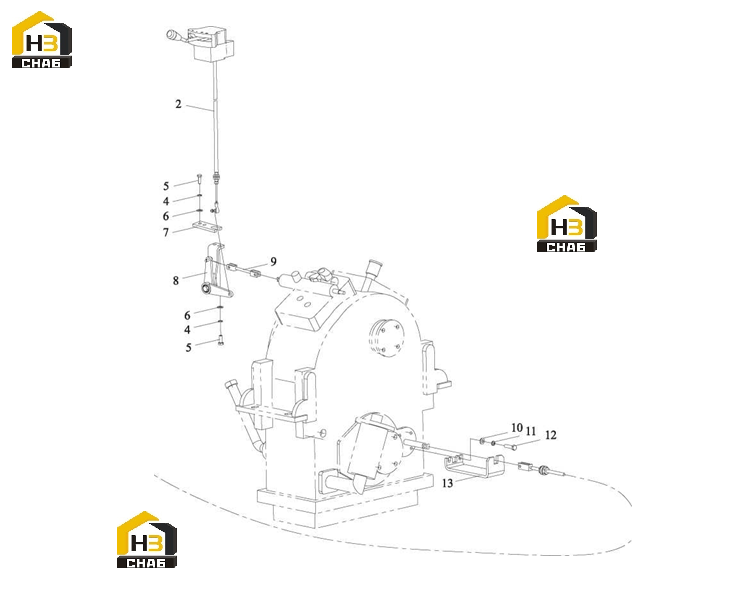

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:High and low speed control device
Каталожный номер:24C0025
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Device
Каталожный номер:24C0181
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:bolt
Каталожный номер:00B0017
Комплект:3
Примечание:GB/T 5783-2000 M8x20
0 ₽
шт
№ на схеме:4
Наименование:washer
Каталожный номер:06B0009
Комплект:7
Примечание:GB 93-1987 8
0 ₽
шт
№ на схеме:5
Наименование:bolt
Каталожный номер:00B0018
Комплект:4
Примечание:GB/T 5783-2000 M8x25
0 ₽
шт
№ на схеме:6
Наименование:washer
Каталожный номер:06B0027
Комплект:4
Примечание:GB/T 97.1-2002 8
0 ₽
шт
№ на схеме:7
Наименование:Board
Каталожный номер:13A2297
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Wings
Каталожный номер:22C0322
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Cake
Каталожный номер:12D0423
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:washer
Каталожный номер:06B0004
Комплект:2
Примечание:GB97.1-85 10
0 ₽
шт
№ на схеме:11
Наименование:washer
Каталожный номер:06B0003
Комплект:2
Примечание:GB 93-1987 10
0 ₽
шт
№ на схеме:12
Наименование:bolt
Каталожный номер:00B0028
Комплект:2
Примечание:GB/T 5783-2000 M10x25
0 ₽
шт
№ на схеме:13
Наименование:Wings
Каталожный номер:23A0845
Комплект:1
Примечание:
