Система смазки

Система смазки

← Ковш в сборе Комплектующие кабины →

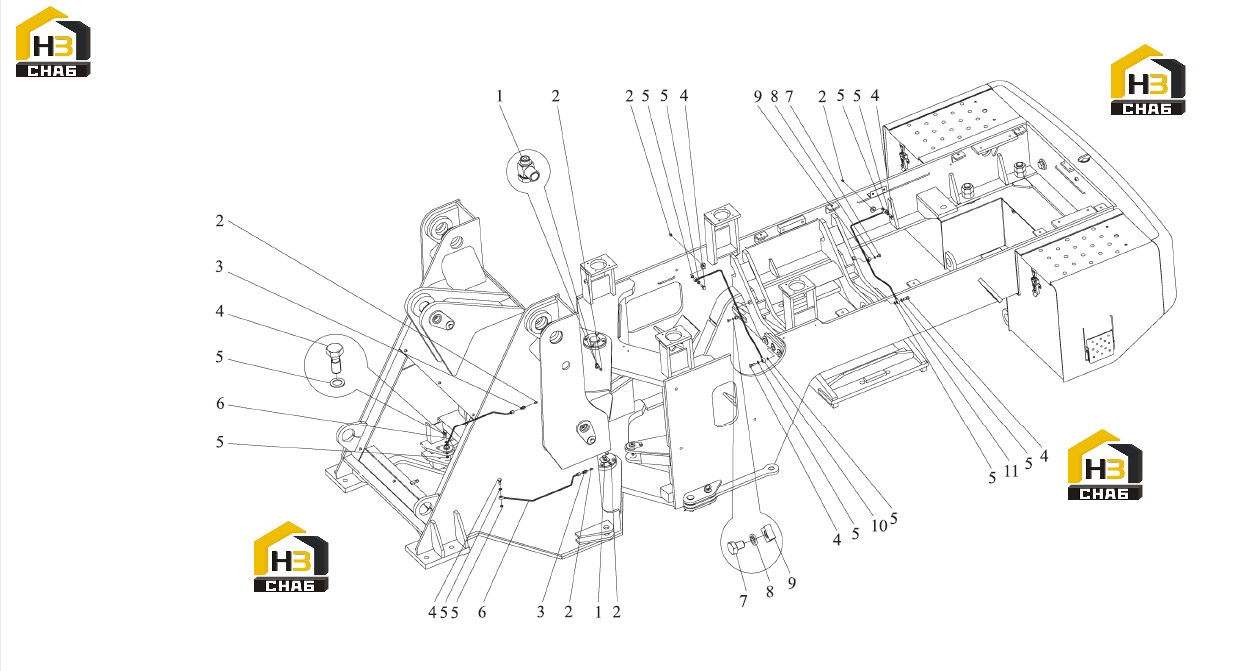

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Universal joint
Каталожный номер:33C1189
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Grease nipple
Каталожный номер:26B0010
Комплект:6
Примечание:JB/T7940.1-1995 M10x1
0 ₽
шт
№ на схеме:3
Наименование:Joint
Каталожный номер:28B0037
Комплект:2
Примечание:GB5625.2-85 6
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:02B0011
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:06B0078
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pipe
Каталожный номер:17D1787
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:00B0070
Комплект:2
Примечание:GB/T 5783-2000 M8x10
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:06B0009
Комплект:2
Примечание:GB 93-1987 8
0 ₽
шт
№ на схеме:9
Наименование:Clamp
Каталожный номер:82A0001
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Pipe
Каталожный номер:17D0333
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Pipe
Каталожный номер:17D0666
Комплект:1
Примечание:
