Система каркасная (часть 2)

Система каркасная (часть 2)

← Система каркасная (часть 1) Ковш в сборе →

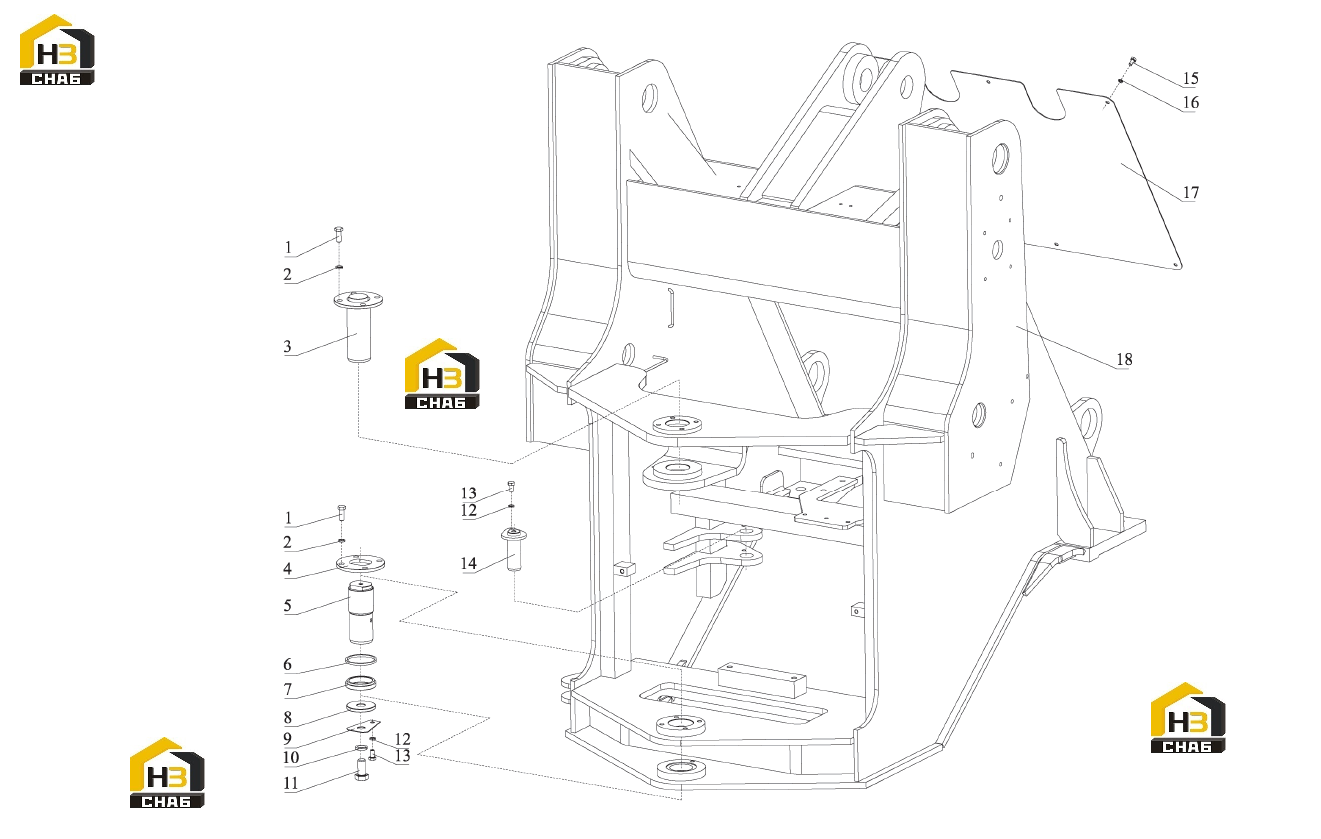

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:00B0031
Комплект:8
Примечание:GB5783-2000 M12x30
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:06B0013
Комплект:8
Примечание:GB93-87 12
0 ₽
шт
№ на схеме:3
Наименование:Shaft
Каталожный номер:15D0098
Комплект:1
Примечание:132C0400
0 ₽
шт
№ на схеме:4
Наименование:Round Plate
Каталожный номер:52A0166
Комплект:1
Примечание:132C0002
0 ₽
шт
№ на схеме:5
Наименование:Shaft
Каталожный номер:60A0093
Комплект:1
Примечание:132C0003
0 ₽
шт
№ на схеме:6
Наименование:Seal
Каталожный номер:17B0037
Комплект:1
Примечание:131E0012
0 ₽
шт
№ на схеме:7
Наименование:Sleeve
Каталожный номер:54A0147
Комплект:1
Примечание:131E0008
0 ₽
шт
№ на схеме:8
Наименование:Round Plate
Каталожный номер:52A0165
Комплект:1
Примечание:131E0006
0 ₽
шт
№ на схеме:9
Наименование:Plate
Каталожный номер:10A0157
Комплект:1
Примечание:131E0007
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:06B0001
Комплект:1
Примечание:GB93-87
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:00B0001
Комплект:1
Примечание:GB5783-2000 M20x40
0 ₽
шт
№ на схеме:12
Наименование:Spring
Каталожный номер:06B0003
Комплект:3
Примечание:GB93-87 10
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:00B0029
Комплект:3
Примечание:GB5783-2000 M10x20
0 ₽
шт
№ на схеме:14
Наименование:Shaft
Каталожный номер:15D0099
Комплект:2
Примечание:131D0048
0 ₽
шт
№ на схеме:15
Наименование:Bolt
Каталожный номер:00B0038
Комплект:6
Примечание:GB5783-2000 M8x16
0 ₽
шт
№ на схеме:16
Наименование:Washer
Каталожный номер:06B0009
Комплект:6
Примечание:GB93-87 8
0 ₽
шт
№ на схеме:17
Наименование:Plate
Каталожный номер:10A0160
Комплект:1
Примечание:132C0001
0 ₽
шт
№ на схеме:18
Наименование:Front Frame
Каталожный номер:30D0417
Комплект:1
Примечание:
