Узел тормозной

← Редуктор главный Система гидравлическая рулевого управления →

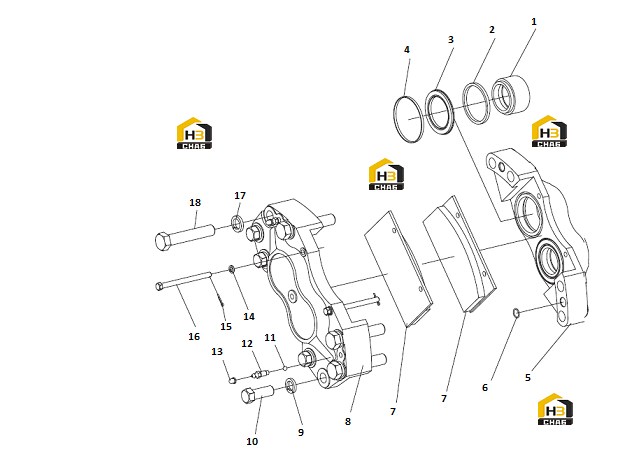

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston

Каталожный номер:50A0051

Комплект:4

Примечание:PR75.23A.3-1C

№ на схеме:2

Наименование:Square seal

Каталожный номер:12B0097

Комплект:4

Примечание:PR75.23A.3-9 75x85x5

№ на схеме:3

Наименование:Dust shield

Каталожный номер:22B0110

Комплект:4

Примечание:PR75.23A.3-11

№ на схеме:4

Наименование:Retairer ring

Каталожный номер:07B0085

Комплект:4

Примечание:PR75.23A.3-12

№ на схеме:5

Наименование:Fliers

Каталожный номер:35C0013

Комплект:1

Примечание:PR75.23A.3-4S

№ на схеме:6

Наименование:O-ring

Каталожный номер:10B0032

Комплект:2

Примечание:GB1235-76 20x2.4

№ на схеме:7

Наименование:Brake shoe

Каталожный номер:36C0021

Комплект:2

Примечание:PR75.23A.3.1

№ на схеме:8

Наименование:Pliers

Каталожный номер:35C0014

Комплект:1

Примечание:PR75.23A.3-3S

№ на схеме:9

Наименование:Washer

Каталожный номер:C6B0001

Комплект:4

Примечание:GB93-87 20

№ на схеме:10

Наименование:Bolt

Каталожный номер:00B0335

Комплект:4

Примечание:PR75.23A.3-2 M20x 1.5x53

№ на схеме:11

Наименование:Steel ball

Каталожный номер:30B0022

Комплект:2

Примечание:GB308-87 8

№ на схеме:12

Наименование:Breather

Каталожный номер:54C0014

Комплект:2

Примечание:ZL30.06.2-9

№ на схеме:13

Наименование:Rubber shield

Каталожный номер:17B0060

Комплект:2

Примечание:ZL30.06.2-8

№ на схеме:14

Наименование:Washer

Каталожный номер:06B0003

Комплект:4

Примечание:GB93-87 10

№ на схеме:15

Наименование:Pin

Каталожный номер:08B0004

Комплект:2

Примечание:GB91-86 Z5x20

№ на схеме:16

Наименование:Bolt

Каталожный номер:00B0336

Комплект:2

Примечание:PR75.23A.3-5 M10x128

№ на схеме:17

Наименование:Washer

Каталожный номер:06B0065

Комплект:4

Примечание:GB93-87 22

№ на схеме:18

Наименование:Bolt

Каталожный номер:00B0337

Комплект:4

Примечание:PR75.23A.3-1 M22x119
