Цилиндр тормозной заднего моста

Цилиндр тормозной заднего моста

← Резервуар в сборе Клапан воздушного тормоза в сборе →

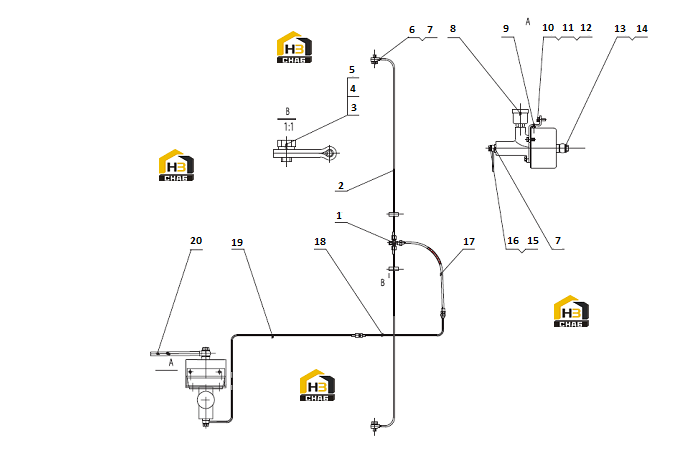

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Connector
Каталожный номер:02A0001
Комплект:1
Примечание:408020
0 ₽
шт
№ на схеме:2
Наименование:Tube
Каталожный номер:17D0337
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Clip
Каталожный номер:82A0001
Комплект:2
Примечание:408026
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:00B0165
Комплект:2
Примечание:GB5783-86 M8X12
0 ₽
шт
№ на схеме:5
Наименование:Spacer
Каталожный номер:06B0093
Комплект:2
Примечание:GB93-87 8
0 ₽
шт
№ на схеме:6
Наименование:Gonnoctor
Каталожный номер:03A0015
Комплект:2
Примечание:408101
0 ₽
шт
№ на схеме:7
Наименование:Spacer
Каталожный номер:55A0028
Комплект:5
Примечание:408115
0 ₽
шт
№ на схеме:8
Наименование:Booster
Каталожный номер:5500062
Комплект:
Примечание:XM20L
0 ₽
шт
№ на схеме:9
Наименование:Plate
Каталожный номер:22A0036
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:00B0028
Комплект:4
Примечание:GB5783-86 M10X25
0 ₽
шт
№ на схеме:11
Наименование:Spacer
Каталожный номер:06B0003
Комплект:4
Примечание:GB93-87 10
0 ₽
шт
№ на схеме:12
Наименование:Spacer
Каталожный номер:06B0004
Комплект:4
Примечание:GB97.1-85 10
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:01B0004
Комплект:1
Примечание:408207
0 ₽
шт
№ на схеме:14
Наименование:Spacer
Каталожный номер:56A0006
Комплект:2
Примечание:408206
0 ₽
шт
№ на схеме:15
Наименование:Connector
Каталожный номер:00A0083
Комплект:1
Примечание:408314
0 ₽
шт
№ на схеме:16
Наименование:Spacer
Каталожный номер:55A0029
Комплект:1
Примечание:408102
0 ₽
шт
№ на схеме:17
Наименование:Hose
Каталожный номер:03C0001
Комплект:1
Примечание:JN150
0 ₽
шт
№ на схеме:18
Наименование:Tube
Каталожный номер:01C0019
Комплект:1
Примечание:508002-02
0 ₽
шт
№ на схеме:19
Наименование:Tube
Каталожный номер:17D0667
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Hose
Каталожный номер:04C0013
Комплект:1
Примечание:
