Корпус цилиндра

← Система гидравлическая рулевого управления Система гидравлическая (часть 1) →

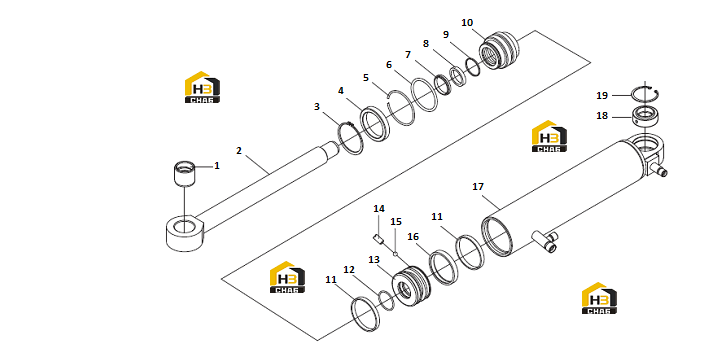

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bearing

Каталожный номер:

Комплект:1

Примечание:ZI3CC.12D.-1

№ на схеме:2

Наименование:Piston rod

Каталожный номер:

Комплект:1

Примечание:ZL30H.12.1-C05

№ на схеме:3

Наименование:Snap ring

Каталожный номер:

Комплект:1

Примечание:GB894.1-86 70

№ на схеме:4

Наименование:Ring snap

Каталожный номер:

Комплект:1

Примечание:ZL3063-00-03

№ на схеме:5

Наименование:Snap ring

Каталожный номер:

Комплект:1

Примечание:ZL3063-00-04

№ на схеме:6

Наименование:O-Ring

Каталожный номер:

Комплект:1

Примечание:GB1235-76 80X5.7

№ на схеме:7

Наименование:PU Dustproof ring

Каталожный номер:

Комплект:1

Примечание:PU11 45X53X7.8

№ на схеме:8

Наименование:U washer

Каталожный номер:

Комплект:1

Примечание:T20 45X55X5.7

№ на схеме:9

Наименование:Seal

Каталожный номер:

Комплект:1

Примечание:YZJ0450 d45

№ на схеме:10

Наименование:Guide bush

Каталожный номер:

Комплект:1

Примечание:ZL30.12.1-002

№ на схеме:11

Наименование:Wear ring

Каталожный номер:

Комплект:2

Примечание:YZJ5908

№ на схеме:12

Наименование:O-Ring

Каталожный номер:

Комплект:1

Примечание:GB1235-76 50X3.1

№ на схеме:13

Наименование:Piston

Каталожный номер:

Комплект:1

Примечание:ZL3063-0Q-06

№ на схеме:14

Наименование:Screw

Каталожный номер:

Комплект:1

Примечание:GB.077-2000 M8X16

№ на схеме:15

Наименование:Steel ball

Каталожный номер:

Комплект:1

Примечание:GB308-1986 5

№ на схеме:16

Наименование:Seal

Каталожный номер:

Комплект:1

Примечание:D80

№ на схеме:17

Наименование:Cylinder case

Каталожный номер:

Комплект:1

Примечание:ZL30H.12.1-100

№ на схеме:18

Наименование:Bearing

Каталожный номер:

Комплект:1

Примечание:GB/T304.1-1988 GE35ES

№ на схеме:19

Наименование:Snap ring

Каталожный номер:

Комплект:2

Примечание:GB/T893.2-1986 55
