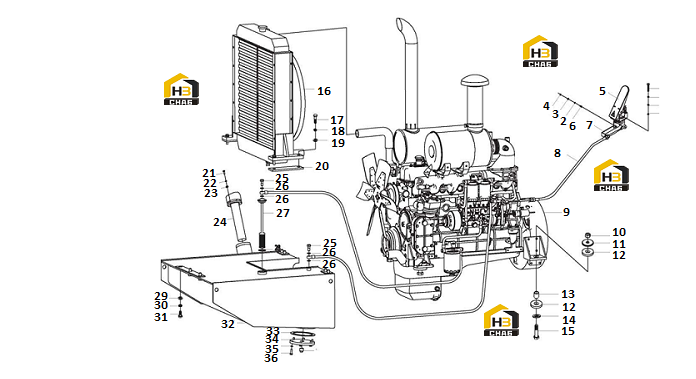

Комплектующие двигателя

← Панель приборная Трансмиссия и гидротрансформатор →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bolt

Каталожный номер:00B0024

Комплект:3

Примечание:GB5783-86 M6X25

№ на схеме:2

Наименование:Washer

Каталожный номер:06B0021

Комплект:5

Примечание:GB93-87 6

№ на схеме:3

Наименование:Washer

Каталожный номер:06B0044

Комплект:5

Примечание:GB97.1-85 6

№ на схеме:4

Наименование:Nut

Каталожный номер:03B0013

Комплект:5

Примечание:GB6170-86 M6

№ на схеме:5

Наименование:Governor Assem.

Каталожный номер:23C0012

Комплект:1

Примечание:40160MY

№ на схеме:6

Наименование:Bolt

Каталожный номер:00B0015

Комплект:2

Примечание:GB5783-86 M6X20

№ на схеме:7

Наименование:Plate

Каталожный номер:21A0071

Комплект:1

Примечание:501602(D114)

№ на схеме:8

Наименование:Cable Assem.

Каталожный номер:61C0007

Комплект:1

Примечание:

№ на схеме:9

Наименование:Engine

Каталожный номер:40C0109

Комплект:1

Примечание:YC6108-B7652

№ на схеме:10

Наименование:Nut

Каталожный номер:03B0083

Комплект:4

Примечание:GB889-86 M24X2

№ на схеме:11

Наименование:Spacer

Каталожный номер:55A0062

Комплект:4

Примечание:

№ на схеме:12

Наименование:Spacer

Каталожный номер:55A0061

Комплект:8

Примечание:

№ на схеме:13

Наименование:Water separator

Каталожный номер:34A0048

Комплект:4

Примечание:

№ на схеме:14

Наименование:Washer

Каталожный номер:06B0015

Комплект:4

Примечание:GB97.1-85 24

№ на схеме:15

Наименование:Bolt

Каталожный номер:01B0101

Комплект:4

Примечание:GB5785-86 M24X2X110

№ на схеме:16

Наименование:Radiator group

Каталожный номер:20C0132

Комплект:1

Примечание:XG931-YC-00

№ на схеме:17

Наименование:Bolt

Каталожный номер:01B0034

Комплект:4

Примечание:GB5782-86 M12X60

№ на схеме:18

Наименование:Washer

Каталожный номер:06B0013

Комплект:4

Примечание:GB93-87 12

№ на схеме:19

Наименование:Washer

Каталожный номер:06B0012

Комплект:4

Примечание:GB97.1-85 12

№ на схеме:20

Наименование:Spacer

Каталожный номер:56A0001

Комплект:2

Примечание:401009

№ на схеме:21

Наименование:Bolt

Каталожный номер:00B0232

Комплект:6

Примечание:GB5783-86 M4X20

№ на схеме:22

Наименование:Washer

Каталожный номер:06B0053

Комплект:6

Примечание:GB93-87 4

№ на схеме:23

Наименование:Washer

Каталожный номер:06B0140

Комплект:6

Примечание:GB97.1-85 4

№ на схеме:24

Наименование:Filter

Каталожный номер:60C0039

Комплект:1

Примечание:

№ на схеме:25

Наименование:Screw

Каталожный номер:04B0001

Комплект:2

Примечание:401007

№ на схеме:26

Наименование:Washer

Каталожный номер:06B0017

Комплект:4

Примечание:401008

№ на схеме:27

Наименование:Filter

Каталожный номер:60C0097

Комплект:1

Примечание:

№ на схеме:28

Наименование:O-ring

Каталожный номер:10B0010

Комплект:1

Примечание:GB1235-76 50X3.1

№ на схеме:29

Наименование:Washer

Каталожный номер:06B0014

Комплект:7

Примечание:GB97.1-85 16

№ на схеме:30

Наименование:Washer

Каталожный номер:06B0020

Комплект:7

Примечание:GB93-87 16

№ на схеме:31

Наименование:Bolt

Каталожный номер:00B0083

Комплект:7

Примечание:GB5783-86 M16X40

№ на схеме:32

Наименование:Fuel Tank Group

Каталожный номер:21C0113

Комплект:1

Примечание:

№ на схеме:33

Наименование:Shims

Каталожный номер:55A0081

Комплект:2

Примечание:507505F

№ на схеме:34

Наименование:Flange

Каталожный номер:52A0036

Комплект:2

Примечание:407502

№ на схеме:35

Наименование:Washer

Каталожный номер:06B0003

Комплект:12

Примечание:GB93-87 10

№ на схеме:36

Наименование:Bolt

Каталожный номер:00B0022

Комплект:12

Примечание:GB5783-86 M10X30

№ на схеме:37

Наименование:Screw plug

Каталожный номер:03B0028

Комплект:2

Примечание:403063 R3/4
