Зажим для трубы

← Узел установки клапана Труба стальная →

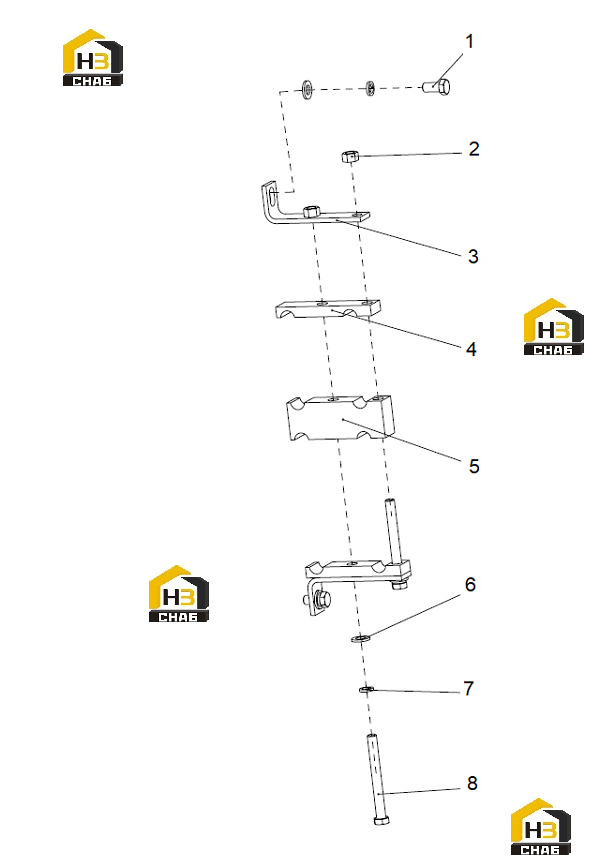

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:bolt

Каталожный номер:00B0023

Комплект:2

Примечание:M12X25

№ на схеме:2

Наименование:nut

Каталожный номер:03B0010

Комплект:2

Примечание:M12

№ на схеме:3

Наименование:plate

Каталожный номер:22A0644

Комплект:2

Примечание:-

№ на схеме:4

Наименование:pipe clamp

Каталожный номер:85A0263

Комплект:2

Примечание:-

№ на схеме:5

Наименование:pipe clamp

Каталожный номер:85A0264

Комплект:1

Примечание:-

№ на схеме:6

Наименование:washer

Каталожный номер:06B0012

Комплект:4

Примечание:2

№ на схеме:7

Наименование:washer

Каталожный номер:06B0013

Комплект:4

Примечание:2

№ на схеме:8

Наименование:bolt

Каталожный номер:01B0972

Комплект:2

Примечание:M12x110
