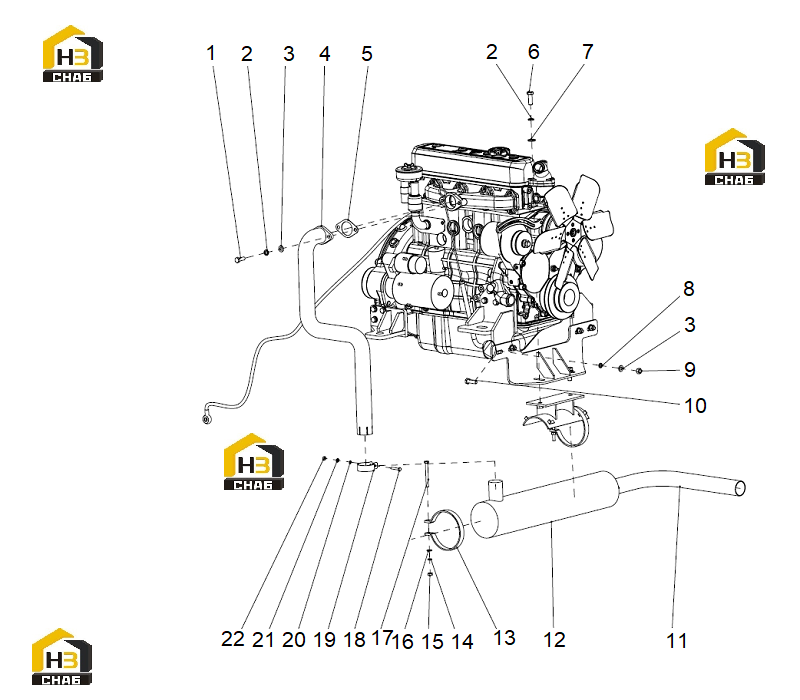

Система выхлопная

← Ярлык, лого, опознавательные знаки Установка (опора) двигателя →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:bolt

Каталожный номер:00B0022

Комплект:20

Примечание:M10X30

№ на схеме:2

Наименование:washer

Каталожный номер:06B0013

Комплект:4

Примечание:12

№ на схеме:3

Наименование:washer

Каталожный номер:06B0004

Комплект:24

Примечание:10

№ на схеме:4

Наименование:pipe

Каталожный номер:17D1599

Комплект:1

Примечание:-

№ на схеме:5

Наименование:asbestos underlay

Каталожный номер:14B0160

Комплект:1

Примечание:-

№ на схеме:6

Наименование:boll

Каталожный номер:00B0306

Комплект:2

Примечание:M12X35

№ на схеме:7

Наименование:washer

Каталожный номер:06B0012

Комплект:2

Примечание:12

№ на схеме:8

Наименование:washer

Каталожный номер:06B0003

Комплект:22

Примечание:10

№ на схеме:9

Наименование:nut

Каталожный номер:03B0026

Комплект:4

Примечание:M10

№ на схеме:10

Наименование:bolt

Каталожный номер:00B0002

Комплект:4

Примечание:M10X35

№ на схеме:11

Наименование:pipe

Каталожный номер:36A0473

Комплект:1

Примечание:-

№ на схеме:12

Наименование:muffler

Каталожный номер:50C0380

Комплект:1

Примечание:-

№ на схеме:13

Наименование:ring

Каталожный номер:21A1332

Комплект:2

Примечание:-

№ на схеме:14

Наименование:washer

Каталожный номер:06B0009

Комплект:2

Примечание:8

№ на схеме:15

Наименование:nut

Каталожный номер:03B0005

Комплект:2

Примечание:M8

№ на схеме:16

Наименование:washer

Каталожный номер:06B0027

Комплект:2

Примечание:8

№ на схеме:17

Наименование:bolt

Каталожный номер:00B1115

Комплект:2

Примечание:M8X80

№ на схеме:18

Наименование:bolt

Каталожный номер:00B0220

Комплект:1

Примечание:M6X35

№ на схеме:19

Наименование:ring

Каталожный номер:82A0220

Комплект:1

Примечание:-

№ на схеме:20

Наименование:washer

Каталожный номер:06B0021

Комплект:1

Примечание:6

№ на схеме:21

Наименование:washer

Каталожный номер:06B0044

Комплект:1

Примечание:6

№ на схеме:22

Наименование:nut

Каталожный номер:03B0013

Комплект:1

Примечание:M6
