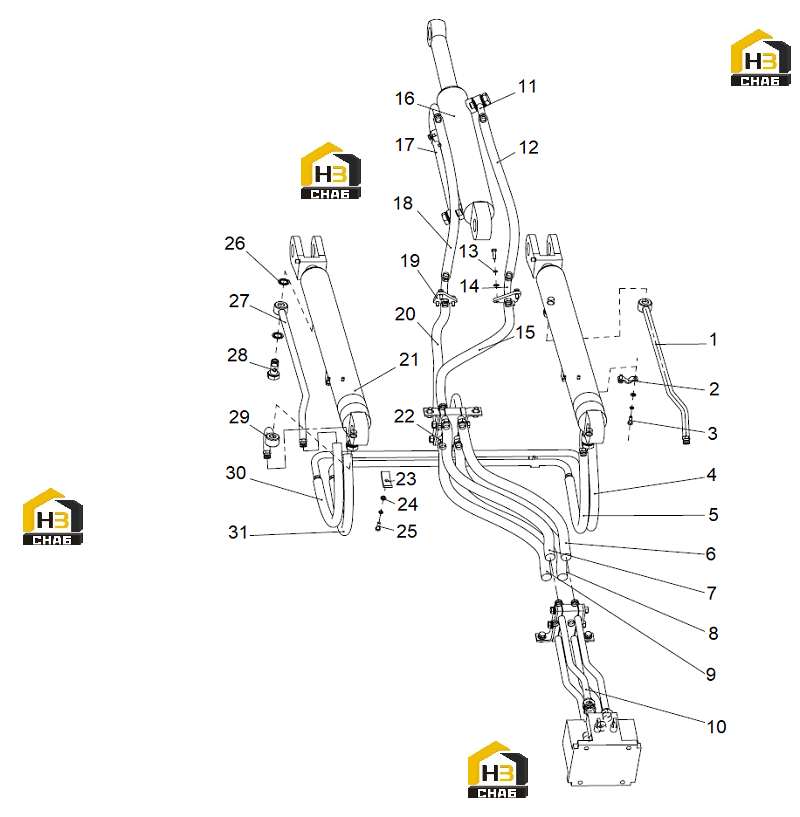

Система рабочая гидравлическая

← Система гидравлического бака Узел установки клапана →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Steel tube

Каталожный номер:17D1699

Комплект:1

Примечание:-

№ на схеме:2

Наименование:pipe clamp

Каталожный номер:82A0201

Комплект:3

Примечание:-

№ на схеме:3

Наименование:bolt

Каталожный номер:00B0017

Комплект:6

Примечание:M8X20

№ на схеме:4

Наименование:hose

Каталожный номер:06C0420

Комплект:1

Примечание:-

№ на схеме:5

Наименование:hose

Каталожный номер:06C0419

Комплект:1

Примечание:-

№ на схеме:6

Наименование:hose

Каталожный номер:06C0414

Комплект:1

Примечание:-

№ на схеме:7

Наименование:hose

Каталожный номер:06C0416

Комплект:1

Примечание:-

№ на схеме:8

Наименование:hose

Каталожный номер:06C0413

Комплект:1

Примечание:-

№ на схеме:9

Наименование:hose

Каталожный номер:06C0415

Комплект:1

Примечание:-

№ на схеме:10

Наименование:valve install assembly

Каталожный номер:44C0236

Комплект:1

Примечание:-

№ на схеме:11

Наименование:Steel tube

Каталожный номер:17D0782

Комплект:1

Примечание:-

№ на схеме:12

Наименование:hose

Каталожный номер:06C0423

Комплект:1

Примечание:-

№ на схеме:13

Наименование:washer

Каталожный номер:06B0009

Комплект:14

Примечание:8

№ на схеме:14

Наименование:connector

Каталожный номер:17D0842

Комплект:1

Примечание:-

№ на схеме:15

Наименование:hose

Каталожный номер:06C0421

Комплект:1

Примечание:-

№ на схеме:16

Наименование:cylinder

Каталожный номер:10C0247

Комплект:1

Примечание:-

№ на схеме:17

Наименование:Steel tube

Каталожный номер:17D0899

Комплект:1

Примечание:-

№ на схеме:18

Наименование:hose

Каталожный номер:06C0424

Комплект:1

Примечание:-

№ на схеме:19

Наименование:connector

Каталожный номер:17D0841

Комплект:1

Примечание:-

№ на схеме:20

Наименование:hose

Каталожный номер:06C0422

Комплект:1

Примечание:-

№ на схеме:21

Наименование:cylinder

Каталожный номер:10C0246

Комплект:2

Примечание:-

№ на схеме:22

Наименование:tube

Каталожный номер:00C0340

Комплект:1

Примечание:-

№ на схеме:23

Наименование:pipe clamp

Каталожный номер:82A0222

Комплект:2

Примечание:-

№ на схеме:24

Наименование:washer

Каталожный номер:06B0027

Комплект:14

Примечание:8

№ на схеме:25

Наименование:bolt

Каталожный номер:01B0380

Комплект:8

Примечание:M8X25

№ на схеме:26

Наименование:washer

Каталожный номер:06B0446

Комплект:12

Примечание:M22

№ на схеме:27

Наименование:Steel tube

Каталожный номер:17D1700

Комплект:1

Примечание:-

№ на схеме:28

Наименование:screw

Каталожный номер:00A0353

Комплект:6

Примечание:-

№ на схеме:29

Наименование:Steel tube

Каталожный номер:17D0897

Комплект:2

Примечание:-

№ на схеме:30

Наименование:hose

Каталожный номер:06C0418

Комплект:1

Примечание:-

№ на схеме:31

Наименование:hose

Каталожный номер:06C0417

Комплект:1

Примечание:-
