Система гидравлическая рулевого управления

← Рукоятка Бак масляный →

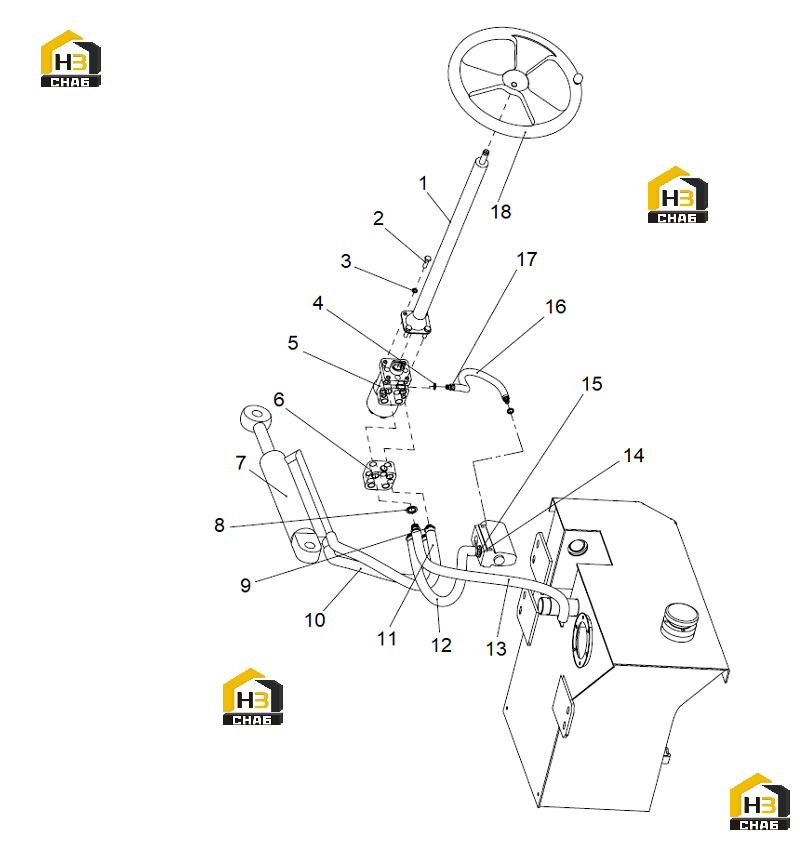

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:sleeping plunger

Каталожный номер:44C0441

Комплект:1

Примечание:-

№ на схеме:2

Наименование:bolt

Каталожный номер:01B0794

Комплект:4

Примечание:M10X35

№ на схеме:3

Наименование:washer

Каталожный номер:06B0003

Комплект:4

Примечание:10

№ на схеме:4

Наименование:washer

Каталожный номер:06B0047

Комплект:2

Примечание:M10

№ на схеме:5

Наименование:valve

Каталожный номер:12C0232

Комплект:1

Примечание:-

№ на схеме:6

Наименование:valve

Каталожный номер:12C0231

Комплект:1

Примечание:-

№ на схеме:7

Наименование:cylinder

Каталожный номер:10C0245

Комплект:1

Примечание:-

№ на схеме:8

Наименование:washer

Каталожный номер:06B0445

Комплект:4

Примечание:M20

№ на схеме:9

Наименование:joint

Каталожный номер:00A0274

Комплект:4

Примечание:-

№ на схеме:10

Наименование:hose

Каталожный номер:06C0406

Комплект:1

Примечание:-

№ на схеме:11

Наименование:hose

Каталожный номер:06C0407

Комплект:1

Примечание:-

№ на схеме:12

Наименование:hose

Каталожный номер:06C0405

Комплект:1

Примечание:-

№ на схеме:13

Наименование:hose

Каталожный номер:06C0409

Комплект:1

Примечание:-

№ на схеме:14

Наименование:washer

Каталожный номер:06B0446

Комплект:1

Примечание:M22

№ на схеме:15

Наименование:joint

Каталожный номер:00A0273

Комплект:1

Примечание:-

№ на схеме:16

Наименование:hose

Каталожный номер:06C0408

Комплект:1

Примечание:-

№ на схеме:17

Наименование:connector

Каталожный номер:28B0093

Комплект:2

Примечание:-

№ на схеме:18

Наименование:steering wheel

Каталожный номер:44C0346

Комплект:1

Примечание:-
