Рычаг управления

Рычаг управления

← Система управления рабочая Система гидравлического бака →

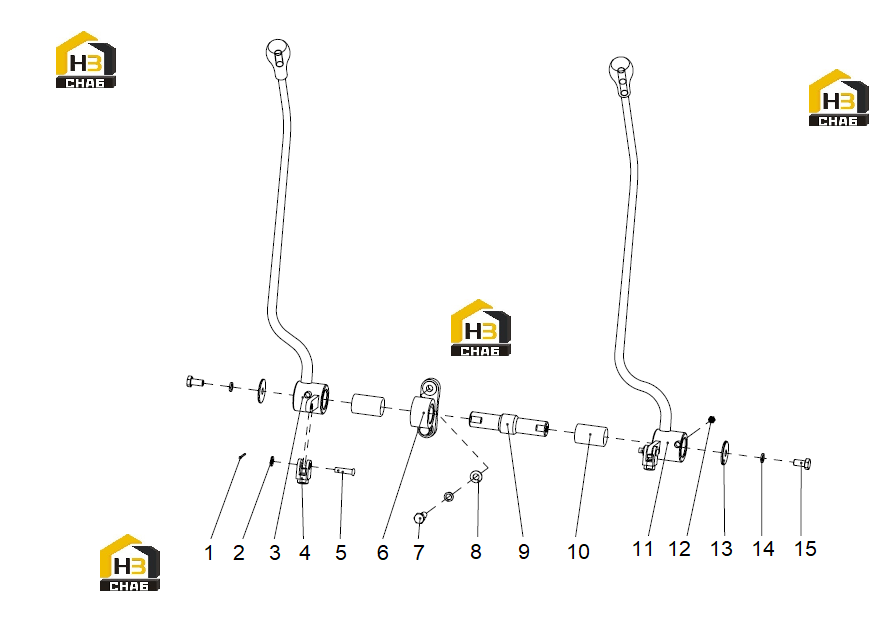

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:pin
Каталожный номер:08B0701
Комплект:2
Примечание:2.5X30
0 ₽
шт
№ на схеме:2
Наименование:washer
Каталожный номер:06B0027
Комплект:2
Примечание:8
0 ₽
шт
№ на схеме:3
Наименование:conector lever
Каталожный номер:12D0231
Комплект:1
Примечание:-
0 ₽
шт
№ на схеме:4
Наименование:tie-in
Каталожный номер:03A0104
Комплект:2
Примечание:-
0 ₽
шт
№ на схеме:5
Наименование:pin
Каталожный номер:60A0394
Комплект:2
Примечание:-
0 ₽
шт
№ на схеме:6
Наименование:axle bed
Каталожный номер:17A0777
Комплект:1
Примечание:-
0 ₽
шт
№ на схеме:7
Наименование:bolt
Каталожный номер:01B0355
Комплект:2
Примечание:M10X30
0 ₽
шт
№ на схеме:8
Наименование:washer
Каталожный номер:06B0004
Комплект:2
Примечание:10
0 ₽
шт
№ на схеме:9
Наименование:shaft
Каталожный номер:61A0237
Комплект:1
Примечание:-
0 ₽
шт
№ на схеме:10
Наименование:bearing
Каталожный номер:54A0997
Комплект:2
Примечание:-
0 ₽
шт
№ на схеме:11
Наименование:control lever
Каталожный номер:12D0230
Комплект:1
Примечание:-
0 ₽
шт
№ на схеме:12
Наименование:Grease nipple
Каталожный номер:26B0023
Комплект:2
Примечание:M8X1
0 ₽
шт
№ на схеме:13
Наименование:washer
Каталожный номер:10A0780
Комплект:2
Примечание:-
0 ₽
шт
№ на схеме:14
Наименование:washer
Каталожный номер:06B0003
Комплект:4
Примечание:10
0 ₽
шт
№ на схеме:15
Наименование:bolt
Каталожный номер:01B0241
Комплект:2
Примечание:M10X20
