Пальцы ковша

← Крепление коронок к ковшу Комплектующие кабины →

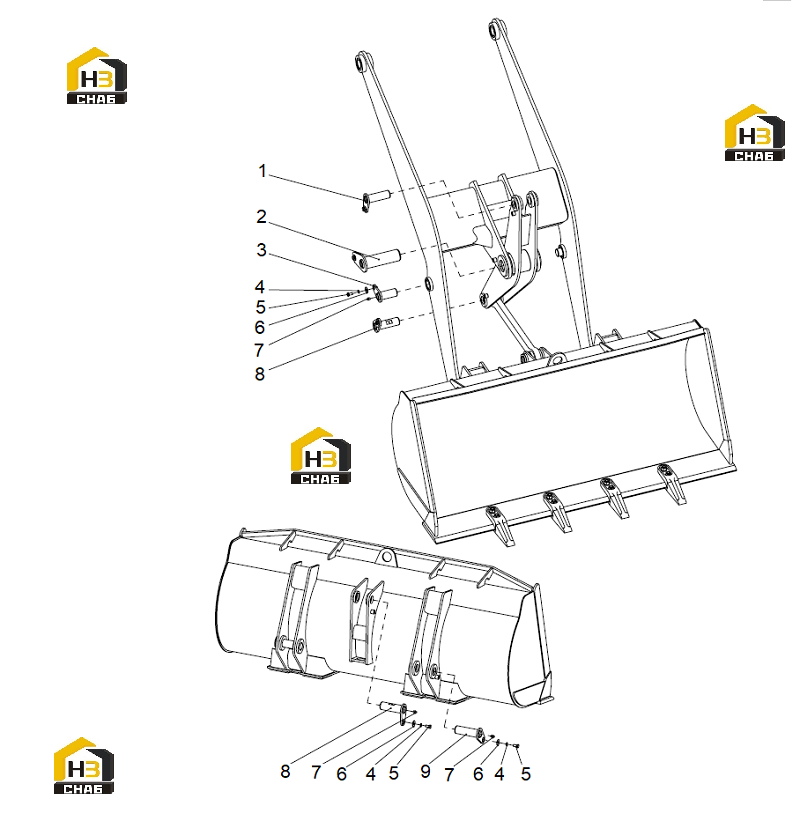

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:pin

Каталожный номер:15D0389

Комплект:2

Примечание:-

№ на схеме:2

Наименование:pin

Каталожный номер:15D0393

Комплект:1

Примечание:-

№ на схеме:3

Наименование:pin

Каталожный номер:15D0390

Комплект:2

Примечание:-

№ на схеме:4

Наименование:washer

Каталожный номер:06B0003

Комплект:10

Примечание:10

№ на схеме:5

Наименование:bolt

Каталожный номер:00B0029

Комплект:8

Примечание:M10X20

№ на схеме:6

Наименование:washer

Каталожный номер:06B0049

Комплект:8

Примечание:10

№ на схеме:7

Наименование:grease nipple

Каталожный номер:26B0010

Комплект:8

Примечание:M10X1

№ на схеме:8

Наименование:pin

Каталожный номер:15D0392

Комплект:1

Примечание:-

№ на схеме:9

Наименование:pin

Каталожный номер:15D0391

Комплект:2

Примечание:-
