Капот в сборе

← Кронштейн лампы Каркас капота →

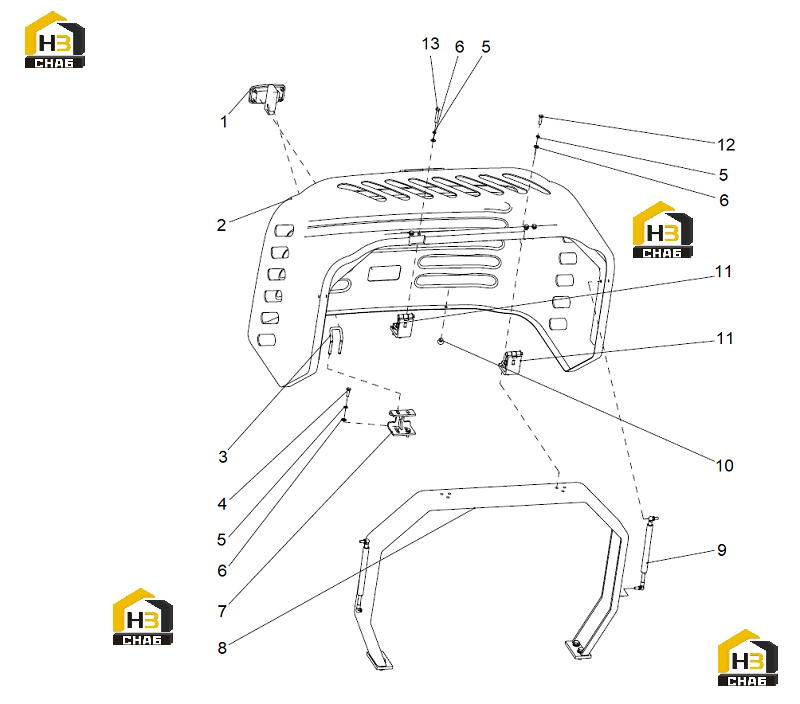

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:lock

Каталожный номер:48C0266

Комплект:1

Примечание:905B

№ на схеме:2

Наименование:hood

Каталожный номер:44D0146

Комплект:1

Примечание:-

№ на схеме:3

Наименование:striker

Каталожный номер:74A0014

Комплект:1

Примечание:-

№ на схеме:4

Наименование:bolt

Каталожный номер:00B0018

Комплект:2

Примечание:M8X25

№ на схеме:5

Наименование:washer

Каталожный номер:06B0009

Комплект:12

Примечание:8

№ на схеме:6

Наименование:washer

Каталожный номер:06B0027

Комплект:12

Примечание:8

№ на схеме:7

Наименование:bracket

Каталожный номер:00D0982

Комплект:1

Примечание:-

№ на схеме:8

Наименование:frame

Каталожный номер:48C0298

Комплект:1

Примечание:-

№ на схеме:9

Наименование:cylinder

Каталожный номер:48C0299

Комплект:2

Примечание:48C0299 (909)

№ на схеме:10

Наименование:rubber mount

Каталожный номер:85A0055

Комплект:2

Примечание:-

№ на схеме:11

Наименование:hinge

Каталожный номер:25C0035

Комплект:2

Примечание:-

№ на схеме:12

Наименование:bolt

Каталожный номер:00B0073

Комплект:6

Примечание:M8X30

№ на схеме:13

Наименование:bolt

Каталожный номер:00B1094

Комплект:4

Примечание:M8X50
