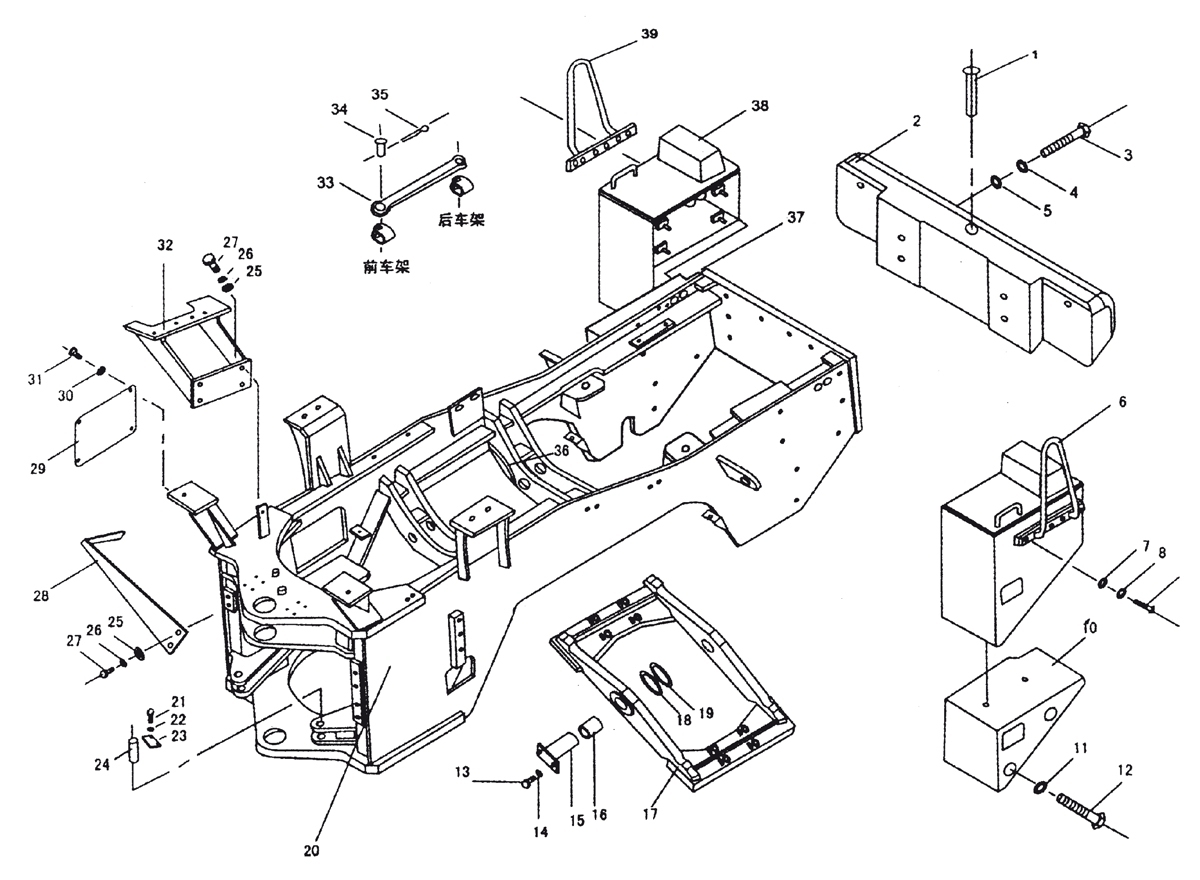

ЗАДНЕЕ ШАССИ

← ПЕРЕДНЕЕ ШАССИ ПАТРУБКИ ДЛЯ СМАЗКИ →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Тяговый стержень

Каталожный номер:Z5G(V II).6.3

Комплект:1

Примечание:

№ на схеме:2

Наименование:Задний противовес

Каталожный номер:Z5G.6-7

Комплект:1

Примечание:

№ на схеме:3

Наименование:Болт М24х180

Каталожный номер:GB5782-86

Комплект:4

Примечание:

№ на схеме:4

Наименование:Гровер 24

Каталожный номер:GB93-87

Комплект:12

Примечание:

№ на схеме:5

Наименование:Шайба 24

Каталожный номер:GB97.1-85

Комплект:16

Примечание:

№ на схеме:6

Наименование:Подлокотник (левый)

Каталожный номер:Z5G.6.10

Комплект:1

Примечание:

№ на схеме:7

Наименование:Шайба 16

Каталожный номер:GB97.1-85

Комплект:8

Примечание:

№ на схеме:8

Наименование:Гровер 16

Каталожный номер:GB93-87

Комплект:21

Примечание:

№ на схеме:9

Наименование:Болт М16х40

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:10

Наименование:Левый противовес

Каталожный номер:Z4G.6-5

Комплект:1

Примечание:

№ на схеме:11

Наименование:Шайба 20

Каталожный номер:GB97.1-85

Комплект:6

Примечание:

№ на схеме:12

Наименование:Болт М20х180

Каталожный номер:GB5782-86

Комплект:6

Примечание:

№ на схеме:13

Наименование:Болт М16х25

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:14

Наименование:Шайба

Каталожный номер:85.7-3

Комплект:4

Примечание:

№ на схеме:15

Наименование:Штифт

Каталожный номер:85Z.7.10

Комплект:2

Примечание:

№ на схеме:16

Наименование:Втулка

Каталожный номер:852.7.11-4

Комплект:2

Примечание:

№ на схеме:17

Наименование:Поворотный каркас

Каталожный номер:ZL50E.6.6

Комплект:1

Примечание:

№ на схеме:18

Наименование:Регулировочная прокладка

Каталожный номер:ZL50E.6-15

Комплект:2

Примечание:

№ на схеме:19

Наименование:Регулировочная прокладка

Каталожный номер:ZL50E.6-14

Комплект:2

Примечание:

№ на схеме:20

Наименование:Заднее шасси

Каталожный номер:25G(V).6.2

Комплект:1

Примечание:

№ на схеме:21

Наименование:Болт М12х30

Каталожный номер:GB5783-86

Комплект:20

Примечание:

№ на схеме:22

Наименование:Гровер 12

Каталожный номер:GB93-87

Комплект:20

Примечание:

№ на схеме:23

Наименование:Стопорная пластина

Каталожный номер:ZL40.8-1A

Комплект:4

Примечание:

№ на схеме:24

Наименование:Поворотный штифт

Каталожный номер:Z5H.6.5

Комплект:4

Примечание:

№ на схеме:25

Наименование:Гровер 20

Каталожный номер:GB96-85

Комплект:2

Примечание:

№ на схеме:26

Наименование:Гровер 20

Каталожный номер:GB93-87

Комплект:12

Примечание:

№ на схеме:27

Наименование:Болт М20х40

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:28

Наименование:Оператор

Каталожный номер:Z5G(V).6-3

Комплект:1

Примечание:

№ на схеме:29

Наименование:Крышка

Каталожный номер:Z5G.6-9

Комплект:1

Примечание:

№ на схеме:30

Наименование:Гровер 8

Каталожный номер:GB96-85

Комплект:8

Примечание:

№ на схеме:31

Наименование:Болт М8х20

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:32

Наименование:Оператор

Каталожный номер:Z5G(V).6.4

Комплект:1

Примечание:

№ на схеме:33

Наименование:Рычаг

Каталожный номер:Z5G.6-12

Комплект:1

Примечание:

№ на схеме:34

Наименование:Штифт

Каталожный номер:85Z.7-14

Комплект:2

Примечание:

№ на схеме:35

Наименование:Пружинная шпилька

Каталожный номер:85Z.7-15

Комплект:2

Примечание:

№ на схеме:36

Наименование:Труба

Каталожный номер:Z5G.6.12

Комплект:1

Примечание:

№ на схеме:37

Наименование:Правый противовес

Каталожный номер:Z5G.6-6

Комплект:1

Примечание:

№ на схеме:38

Наименование:Ящик аккумулятора

Каталожный номер:Z5G.6.9

Комплект:2

Примечание:

№ на схеме:39

Наименование:Правый подлокотник

Каталожный номер:Z5G.6.11

Комплект:1

Примечание:
