ТРАНСМИССИЯ

ТРАНСМИССИЯ

← ПЛАНЕТАРНЫЙ РЕДУКТОР ПРЕОБРАЗОВАТЕЛЬ КРУТЯЩЕГО МОМЕНТА →

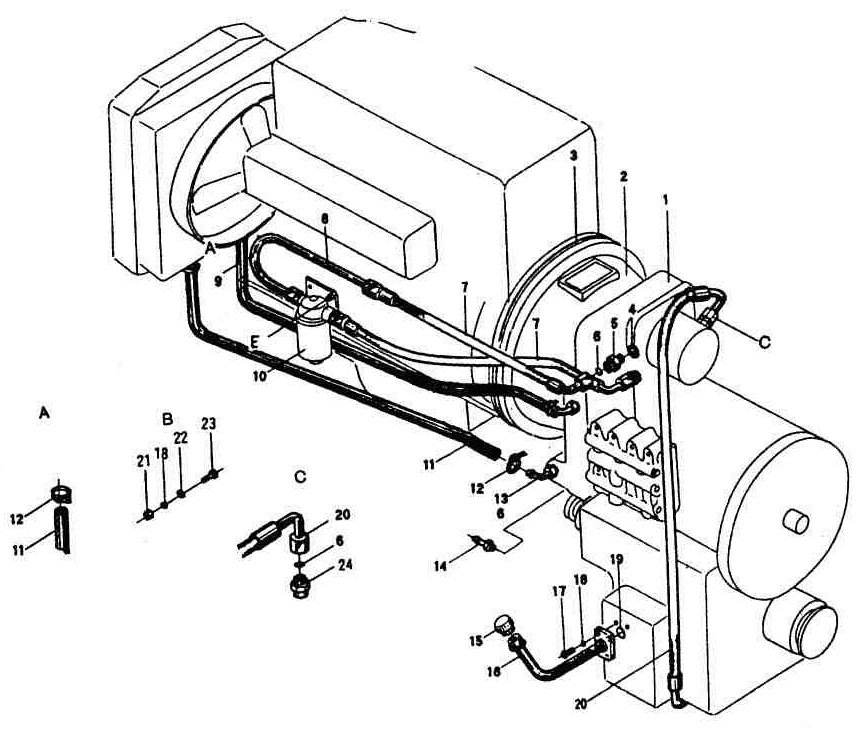

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Трансмиссия
Каталожный номер:Z5G.1.3.5
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Преобразователь
Каталожный номер:ZL50.3.4
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Подкладка
Каталожный номер:ZL40.3-3
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Шайба 33
Каталожный номер:JB982-77
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Соединительный элемент
Каталожный номер:Z5G.1.3-3
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Кольцо 22,4х3,55
Каталожный номер:GB3452.1-82
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Труба 22II-900
Каталожный номер:Z5G.1.3.2
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Труба
Каталожный номер:Z5G.1.3.1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Резиновый шланг
Каталожный номер:Z5G.1.3-4
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Фильтр
Каталожный номер:ZL40.3.2A
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Резиновый шланг
Каталожный номер:Z5G.1.3-2
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Хомут
Каталожный номер:JB3616.1-84
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Соединительный элемент
Каталожный номер:ZL40.3.1.2
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Соединительный элемент
Каталожный номер:ZL50E.2.1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Труба
Каталожный номер:Z4G.1.2.4.2
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Труба
Каталожный номер:Z4G.1.2.4.1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Болт М10х30
Каталожный номер:GB5783-86
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Шайба 10
Каталожный номер:GB93-87
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Кольцо 35,3х3,55
Каталожный номер:GB3452.1-82
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Резиновый шланг
Каталожный номер:Z5G.1.3.4
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Гайка М10
Каталожный номер:GB6170-86
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Шайба 10
Каталожный номер:GB97.1-85
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Болт М10х35
Каталожный номер:GB5780-86
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Соединительный элемент
Каталожный номер:Z5G.1.3.5
Комплект:2
Примечание:
