ТОПЛИВНЫЙ БАК

ТОПЛИВНЫЙ БАК

← РЕГУЛИРУЮЩИЙ КЛАПАН АКСЕЛЕРАТОРА ПЕРЕДНИЙ ПРИВОДНОЙ ВАЛ →

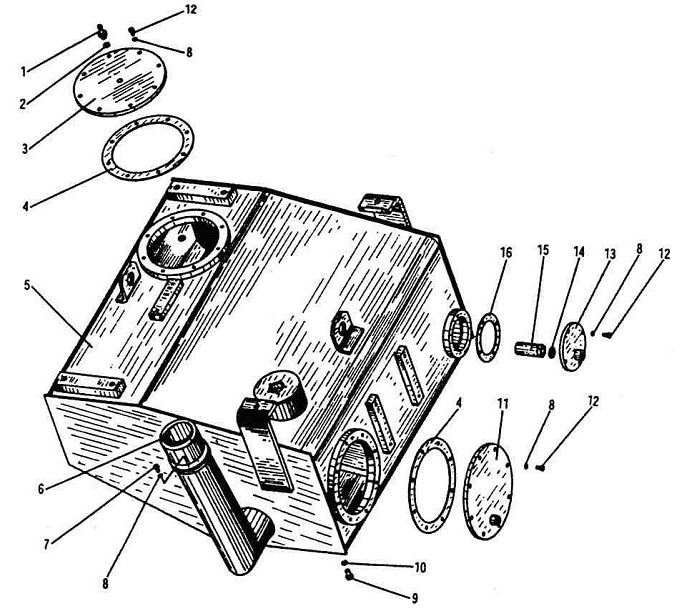

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Штуцер
Каталожный номер:Z5G.1.1.3-3
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Шайба 14
Каталожный номер:JB982-77
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Верхняя крышка
Каталожный номер:Z5G.1.1.3-4
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Резиновая шайба
Каталожный номер:Z5G.1.1.3.2
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Топливный бак
Каталожный номер:Z5G.1.1.3.4
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Масляный фильтр (отстойник)
Каталожный номер:Z5G.1.1.3.6
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Болт М8х16
Каталожный номер:GB5781-86
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Шайба 8
Каталожный номер:GB93-87
Комплект:24
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Кольцо
Каталожный номер:GB3452.1-82
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Заглушка
Каталожный номер:85Z.10.1.2.11-3A
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Передняя крышка
Каталожный номер:Z5G.1.1.3.3
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Болт М8х25
Каталожный номер:GB5781-86
Комплект:20
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Топливная крышка
Каталожный номер:Z5G.1.1.3.7
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Шайба
Каталожный номер:JB982-77
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Топливный фильтр
Каталожный номер:WU-25 x 100-J
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Резиновая шайба
Каталожный номер:Z5G.1.1.3-5
Комплект:1
Примечание:
