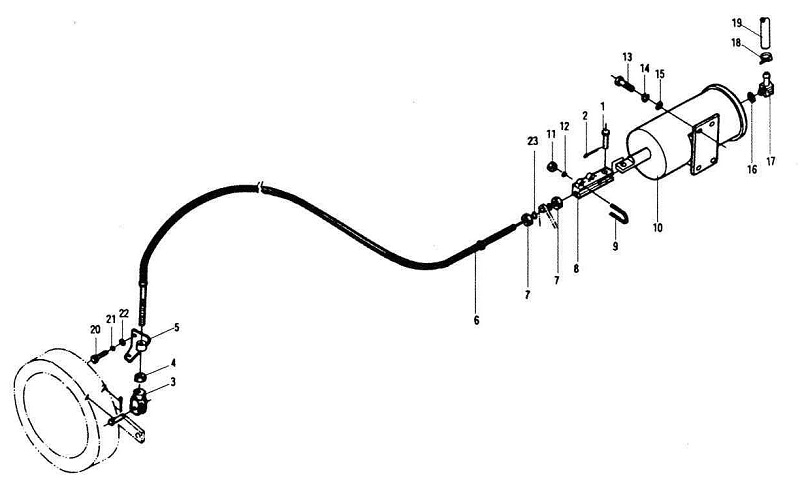

РУЧНОЙ ТОРМОЗ

← ТОРМОЗНАЯ СИСТЕМА ОРГАН УПРАВЛЕНИЯ НОЖНОГО ТОРМОЗА →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Штифт В10х35

Каталожный номер:GB882-86

Комплект:2

Примечание:

№ на схеме:2

Наименование:Шпилька 3,2х16

Каталожный номер:GB91-86

Комплект:2

Примечание:

№ на схеме:3

Наименование:Соединительный элемент М10

Каталожный номер:ZL40.7.5-2

Комплект:1

Примечание:

№ на схеме:4

Наименование:Гайка М10

Каталожный номер:GB6170-86

Комплект:1

Примечание:

№ на схеме:5

Наименование:Фиксатор

Каталожный номер:ZL40A.13.4

Комплект:1

Примечание:

№ на схеме:6

Наименование:Трос

Каталожный номер:ZL50E.9.12

Комплект:1

Примечание:

№ на схеме:7

Наименование:Гайка М16

Каталожный номер:GB6170-86

Комплект:2

Примечание:

№ на схеме:8

Наименование:Скользящий блок

Каталожный номер:ZL40.13.3-3 A

Комплект:1

Примечание:

№ на схеме:9

Наименование:U-Болт

Каталожный номер:ZL40.13.3-4A

Комплект:2

Примечание:

№ на схеме:10

Наименование:Тормозной пневмоцилиндр

Каталожный номер:ZL50E.9.7

Комплект:1

Примечание:

№ на схеме:11

Наименование:Гайка М6

Каталожный номер:GB6170-86

Комплект:4

Примечание:

№ на схеме:12

Наименование:Гровар 6

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:13

Наименование:Болт М12х25

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:14

Наименование:Гровер 12

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:15

Наименование:Гайка 12

Каталожный номер:GB97.1-85

Комплект:4

Примечание:

№ на схеме:16

Наименование:Уплотнительная шайба

Каталожный номер:GB982-77

Комплект:1

Примечание:

№ на схеме:17

Наименование:Соединительный элемент

Каталожный номер:ZL50E.9A-8

Комплект:1

Примечание:

№ на схеме:18

Наименование:Хомут d20

Каталожный номер:ZBJ15001-87

Комплект:2

Примечание:

№ на схеме:19

Наименование:Воздушная труба F10xF19

Каталожный номер:ZL50E.9A-7

Комплект:1

Примечание:

№ на схеме:20

Наименование:Болт М10х40

Каталожный номер:GB5780-86

Комплект:2

Примечание:

№ на схеме:21

Наименование:Гровер 10

Каталожный номер:GB93-87

Комплект:2

Примечание:

№ на схеме:22

Наименование:Шайба 10

Каталожный номер:GB97.1-85

Комплект:2

Примечание:

№ на схеме:23

Наименование:Гровер М16

Каталожный номер:GB93-87

Комплект:2

Примечание:
