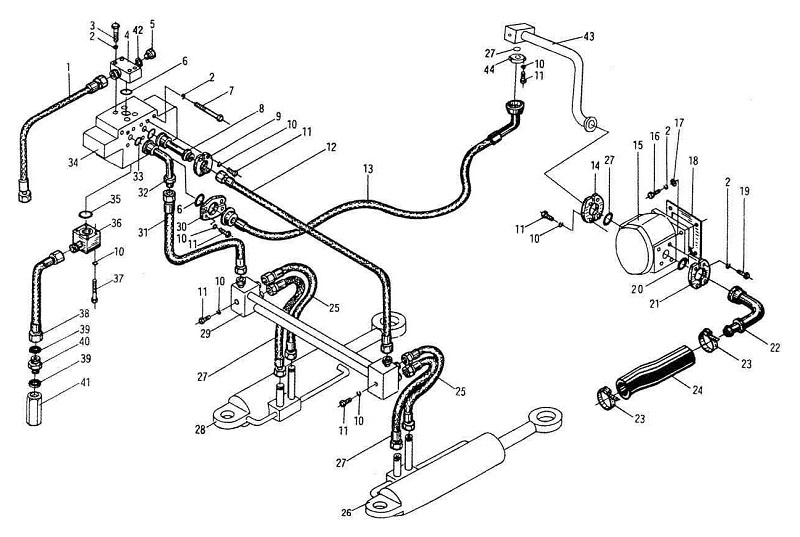

ГИДРАВЛИЧЕСКАЯ РУЛЕВАЯ СИСТЕМА

← ПАТРУБКИ ДЛЯ СМАЗКИ ГИДРАВЛИЧЕСКИЙ БАК →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Шланг высокого давления

Каталожный номер:Z5G.7.2A.1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Гровер 12

Каталожный номер:GB93-87

Комплект:15

Примечание:

№ на схеме:3

Наименование:Болт М12х50

Каталожный номер:GB5782-86

Комплект:4

Примечание:

№ на схеме:4

Наименование:Блок возврата масла

Каталожный номер:Z5G.7.2A.7

Комплект:1

Примечание:

№ на схеме:5

Наименование:Заглушка 14х1,5

Каталожный номер:JB1000-77

Комплект:2

Примечание:

№ на схеме:6

Наименование:Кольцо 37,69х3,53

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:7

Наименование:Болт М12х110

Каталожный номер:GB5782-86

Комплект:3

Примечание:

№ на схеме:8

Наименование:Присоединительная труба

Каталожный номер:Z5GH.7.2.4

Комплект:1

Примечание:

№ на схеме:9

Наименование:Фланец

Каталожный номер:85Z.10.1-2

Комплект:2

Примечание:

№ на схеме:10

Наименование:Гровер 10

Каталожный номер:GB93-87

Комплект:14

Примечание:

№ на схеме:11

Наименование:Болт М10х25

Каталожный номер:GB5782-86

Комплект:14

Примечание:

№ на схеме:12

Наименование:Шланг высокого давления

Каталожный номер:Z5G.7.2A.6

Комплект:1

Примечание:

№ на схеме:13

Наименование:Шланг высокого давления

Каталожный номер:Z5G.7.2A.3

Комплект:1

Примечание:

№ на схеме:14

Наименование:Фланец

Каталожный номер:Z5G.7.1-4

Комплект:1

Примечание:

№ на схеме:15

Наименование:Сдвоенный шестеренный насос

Каталожный номер:CBGJ2080

Комплект:1

Примечание:

№ на схеме:16

Наименование:Болт М12х35

Каталожный номер:GB899-88

Комплект:8

Примечание:

№ на схеме:17

Наименование:Шайба 12

Каталожный номер:GB97.1-85

Комплект:4

Примечание:

№ на схеме:18

Наименование:Прокладка

Каталожный номер:Z5G.7.1-16

Комплект:1

Примечание:

№ на схеме:19

Наименование:Болт М12х30

Каталожный номер:GB5781-86

Комплект:4

Примечание:

№ на схеме:20

Наименование:Кольцо 47,5х3,55

Каталожный номер:GB3452.1-1992

Комплект:1

Примечание:

№ на схеме:21

Наименование:Фланец

Каталожный номер:Z5G.7.2-3

Комплект:1

Примечание:

№ на схеме:22

Наименование:Впускная труба

Каталожный номер:Z5G.7.2.5

Комплект:1

Примечание:

№ на схеме:23

Наименование:Хомут

Каталожный номер:JB3616.1-1984

Комплект:2

Примечание:

№ на схеме:24

Наименование:Шланг низкого давления

Каталожный номер:Z5G.7.2-2

Комплект:1

Примечание:

№ на схеме:25

Наименование:Шланг высокого давления

Каталожный номер:Z5G.7.2A.4

Комплект:4

Примечание:

№ на схеме:26

Наименование:Левый поворотный цилиндр

Каталожный номер:Z5GH.7.2.12

Комплект:1

Примечание:

№ на схеме:27

Наименование:Кольцо 40х3,55

Каталожный номер:GB3452.1-1992

Комплект:2

Примечание:

№ на схеме:28

Наименование:Правый поворотный цилиндр

Каталожный номер:Z5GH.7.2.6

Комплект:1

Примечание:

№ на схеме:29

Наименование:Присоединительный блок

Каталожный номер:Z5GH.7.2.9

Комплект:1

Примечание:

№ на схеме:30

Наименование:Фланец

Каталожный номер:85Z.10.1-1S

Комплект:1

Примечание:

№ на схеме:31

Наименование:Шланг высокого давления

Каталожный номер:Z5G.7.2A.5

Комплект:1

Примечание:

№ на схеме:32

Наименование:Присоединительный шланг

Каталожный номер:Z5GH.7.2.3

Комплект:1

Примечание:

№ на схеме:33

Наименование:Кольцо 32,5х3,55

Каталожный номер:GB3452.1-1992

Комплект:2

Примечание:

№ на схеме:34

Наименование:Вспомогательный блок

Каталожный номер:ZLF25A1

Комплект:1

Примечание:

№ на схеме:35

Наименование:Кольцо 32,5х3,55

Каталожный номер:GB3452.1-1992

Комплект:1

Примечание:

№ на схеме:36

Наименование:Присоединительный блок

Каталожный номер:Z5G.7.2A.8

Комплект:1

Примечание:

№ на схеме:37

Наименование:Болт М10х75

Каталожный номер:GB5780-86

Комплект:4

Примечание:

№ на схеме:38

Наименование:Шланг высокого давления

Каталожный номер:Z5G.7.2A.2

Комплект:1

Примечание:

№ на схеме:39

Наименование:Прокладка

Каталожный номер:Q/SC1294-2000

Комплект:2

Примечание:

№ на схеме:40

Наименование:Присоединительный элемент

Каталожный номер:Z5GH.7.2-1

Комплект:1

Примечание:

№ на схеме:41

Наименование:Обратный клапан

Каталожный номер:S15A3/2

Комплект:1

Примечание:

№ на схеме:42

Наименование:Прокладка 14

Каталожный номер:Q/SC1294-2000

Комплект:2

Примечание:

№ на схеме:43

Наименование:Труба

Каталожный номер:Z5G.7.2.12

Комплект:1

Примечание:

№ на схеме:44

Наименование:Фланец

Каталожный номер:FPS1

Комплект:1

Примечание:
