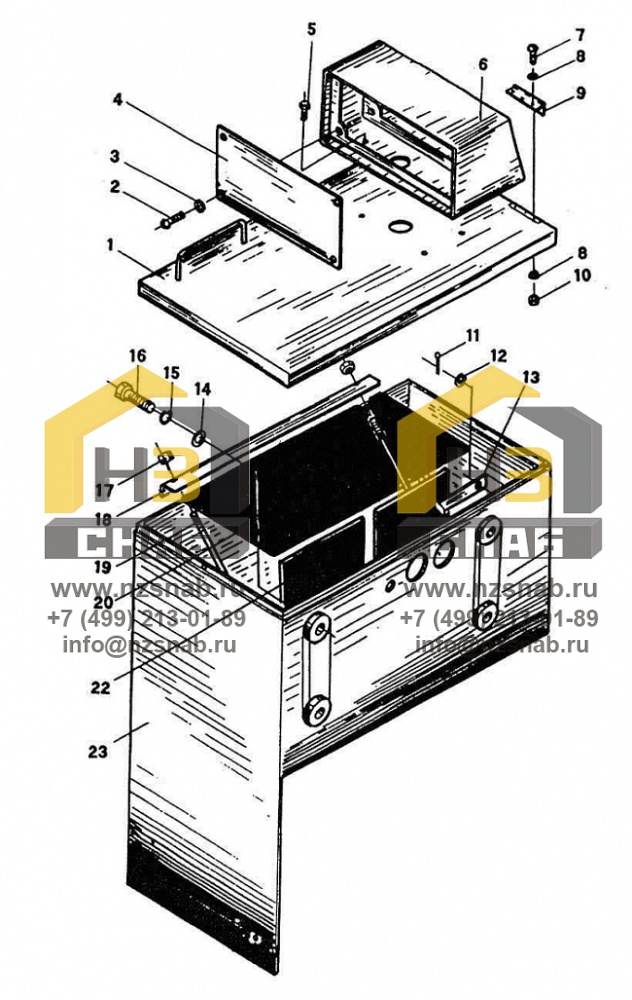

АККУМУЛЯТОРНЫЙ ЯЩИК

← ЦИЛИНДР ПОВОРОТА РАБОЧАЯ ГИДРАВЛИЧЕСКАЯ СИСТЕМА →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Крышка

Каталожный номер:Z5G.6.9.2A

Комплект:1

Примечание:

№ на схеме:1

Наименование:Крышка

Каталожный номер:Z5G.6.9.1A

Комплект:1

Примечание:

№ на схеме:2

Наименование:Винт М5х12

Каталожный номер:GB67-85

Комплект:8

Примечание:

№ на схеме:3

Наименование:Шайба 5

Каталожный номер:GB97.1-85

Комплект:8

Примечание:

№ на схеме:4

Наименование:Крышка

Каталожный номер:Z5G.6-9-1

Комплект:2

Примечание:

№ на схеме:5

Наименование:Болт М8х16

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:6

Наименование:Защита лампы

Каталожный номер:Z5G.6.9.3

Комплект:2

Примечание:

№ на схеме:7

Наименование:Винт М4х10

Каталожный номер:GB67-85

Комплект:12

Примечание:

№ на схеме:8

Наименование:Шайба 4

Каталожный номер:GB97.1-85

Комплект:24

Примечание:

№ на схеме:9

Наименование:Петля

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:10

Наименование:Гайка М4

Каталожный номер:GB6170-86

Комплект:12

Примечание:

№ на схеме:11

Наименование:Шпилька 2x20

Каталожный номер:GB91-86

Комплект:2

Примечание:

№ на схеме:12

Наименование:Шайба 8

Каталожный номер:GB97.1-85

Комплект:2

Примечание:

№ на схеме:13

Наименование:Опорная рейка

Каталожный номер:Z5G.6.8.6

Комплект:2

Примечание:

№ на схеме:14

Наименование:Шайба 16

Каталожный номер:GB97.1-85

Комплект:4

Примечание:

№ на схеме:15

Наименование:Шайба 16

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:16

Наименование:Болт М16х60

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:17

Наименование:Гайка М8

Каталожный номер:FB6170-86

Комплект:4

Примечание:

№ на схеме:18

Наименование:Уголок

Каталожный номер:ZL40.18.5-2

Комплект:2

Примечание:

№ на схеме:19

Наименование:Держатель

Каталожный номер:ZL40A. 18.5-4

Комплект:4

Примечание:

№ на схеме:20

Наименование:Резиновый коврик

Каталожный номер:ZL40A.18.5-5

Комплект:2

Примечание:

№ на схеме:22

Наименование:Резиновый коврик

Каталожный номер:ZL40A. 18.5-3

Комплект:8

Примечание:

№ на схеме:23

Наименование:Аккумуляторный ящик

Каталожный номер:Z5G.6.9.5A

Комплект:1

Примечание:

№ на схеме:23

Наименование:Аккумуляторный ящик

Каталожный номер:Z5G.6.9.4A

Комплект:1

Примечание:
