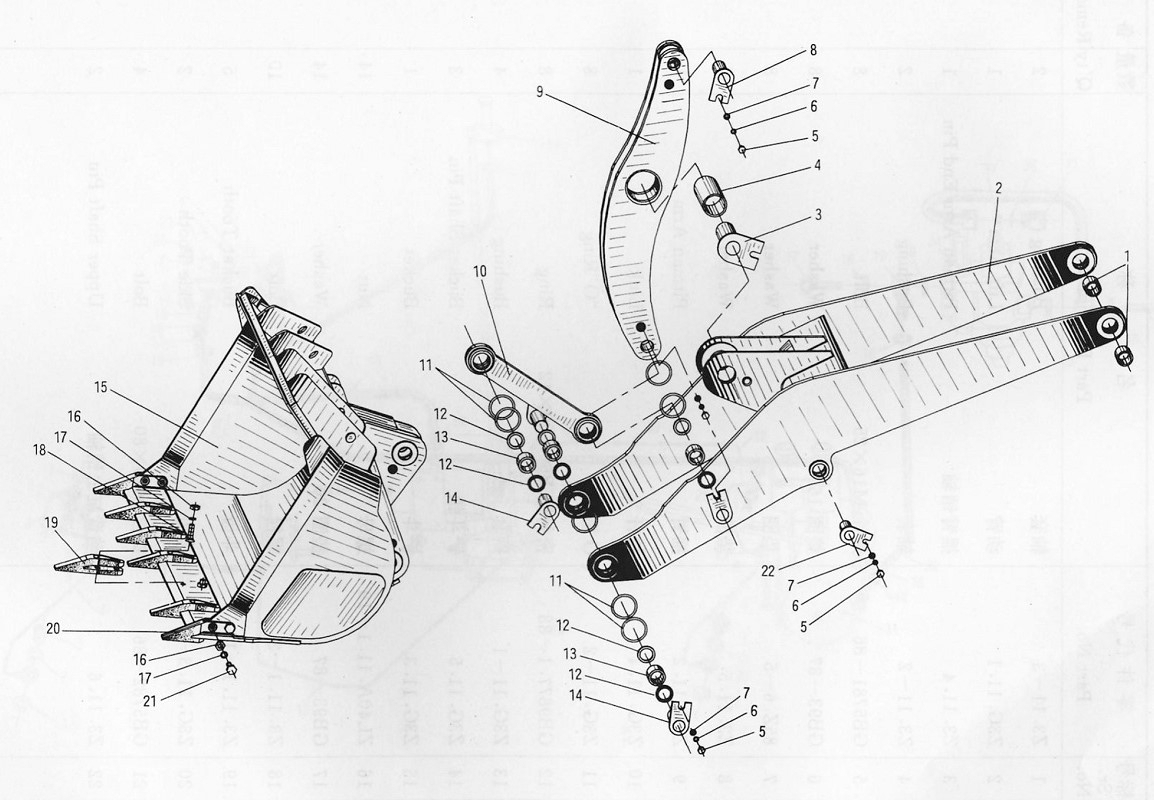

Working Device

← Hydraulic Tank Brake System →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Bushing

Каталожный номер:Z3.11-3

Комплект:2

Примечание:

№ на схеме:2

Наименование:Lift Arm

Каталожный номер:Z3G.11.1

Комплект:1

Примечание:

№ на схеме:3

Наименование:Pitman Arm End Pin

Каталожный номер:Z3.11.4

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bushing

Каталожный номер:Z3.11-2

Комплект:2

Примечание:

№ на схеме:5

Наименование:Bolt M16x25

Каталожный номер:GB5781-86

Комплект:8

Примечание:

№ на схеме:6

Наименование:Washer 16

Каталожный номер:GB93-87

Комплект:8

Примечание:

№ на схеме:7

Наименование:Washer

Каталожный номер:85Z.6-5

Комплект:8

Примечание:

№ на схеме:8

Наименование:Washer

Каталожный номер:Z3.11.5

Комплект:8

Примечание:

№ на схеме:9

Наименование:Pitman Arm

Каталожный номер:Z3G.11.2

Комплект:1

Примечание:

№ на схеме:10

Наименование:Link

Каталожный номер:Z3G.11.4

Комплект:1

Примечание:

№ на схеме:11

Наименование:'0'Ring

Каталожный номер:Z3G.11-2

Комплект:8

Примечание:

№ на схеме:12

Наименование:Ring B60x80x12

Каталожный номер:GB9877.1-88

Комплект:8

Примечание:

№ на схеме:13

Наименование:Bushing

Каталожный номер:Z3G.11-1

Комплект:4

Примечание:

№ на схеме:14

Наименование:Bucket Shaft Pin

Каталожный номер:Z3G.11.5

Комплект:3

Примечание:

№ на схеме:15

Наименование:Bucket

Каталожный номер:Z3G.11.3

Комплект:1

Примечание:

№ на схеме:16

Наименование:Nut

Каталожный номер:ZL40A.11.1-19

Комплект:14

Примечание:

№ на схеме:17

Наименование:Washer 20

Каталожный номер:GB93-87

Комплект:14

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:Z3.11.1-2

Комплект:10

Примечание:

№ на схеме:19

Наименование:Bucket Tooth

Каталожный номер:Z3.11.1-1

Комплект:5

Примечание:

№ на схеме:20

Наименование:Side Tooth

Каталожный номер:Z3G.11.3-1

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bolt M20x80

Каталожный номер:GB5782-86

Комплект:4

Примечание:

№ на схеме:22

Наименование:Upper Shaft Pin

Каталожный номер:Z3.11.6

Комплект:2

Примечание:
