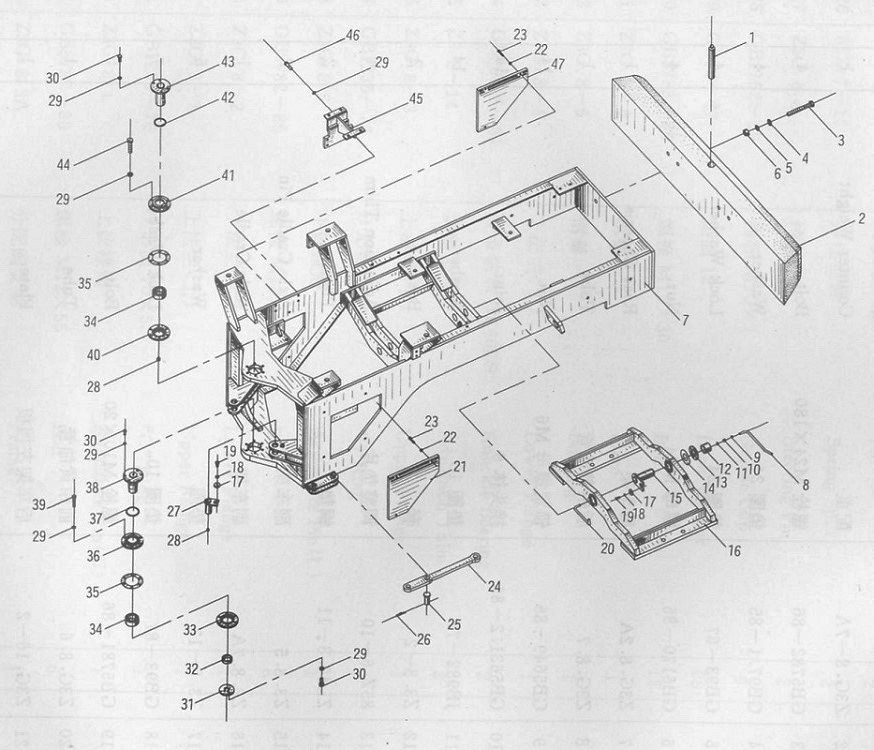

Rear Chassis Assembly

← Front Chassis Assembly Steering System →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Drawbar Pin

Каталожный номер:Z3.8-4

Комплект:1

Примечание:

№ на схеме:2

Наименование:Counter Weight

Каталожный номер:Z3G.8-7A

Комплект:1

Примечание:

№ на схеме:3

Наименование:Bolt M24x180

Каталожный номер:GB5782-86

Комплект:4

Примечание:

№ на схеме:4

Наименование:Washer 24

Каталожный номер:GB97.1-85

Комплект:4

Примечание:

№ на схеме:5

Наименование:Lock Washer 24

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:6

Наименование:Nut M24

Каталожный номер:GB6170-86

Комплект:4

Примечание:

№ на схеме:7

Наименование:Rear Chassis

Каталожный номер:Z3G.8.2A

Комплект:1

Примечание:

№ на схеме:8

Наименование:Tube

Каталожный номер:Z3G.8.7

Комплект:1

Примечание:

№ на схеме:9

Наименование:Nut M6

Каталожный номер:GB5649-85

Комплект:14

Примечание:

№ на схеме:10

Наименование:Joint 6

Каталожный номер:GB5631-2-85

Комплект:14

Примечание:

№ на схеме:11

Наименование:Washer 10

Каталожный номер:JB982-77

Комплект:14

Примечание:

№ на схеме:12

Наименование:Bushing

Каталожный номер:Z3.8-2

Комплект:2

Примечание:

№ на схеме:13

Наименование:Adjustion Thim

Каталожный номер:85Z.6-10

Комплект:4

Примечание:

№ на схеме:14

Наименование:Thim

Каталожный номер:ZL40.8-11

Комплект:2

Примечание:

№ на схеме:15

Наименование:Axle Cradle Pin

Каталожный номер:Z3.8-5

Комплект:2

Примечание:

№ на схеме:16

Наименование:Axle Cradle

Каталожный номер:Z3.8-7A

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:Z3.8-13

Комплект:6

Примечание:

№ на схеме:18

Наименование:Lock Washer 10

Каталожный номер:GB93-87

Комплект:7

Примечание:

№ на схеме:19

Наименование:Bolt M10x20

Каталожный номер:GB5781-86

Комплект:6

Примечание:

№ на схеме:20

Наименование:Tube

Каталожный номер:Z3G.8.6

Комплект:1

Примечание:

№ на схеме:21

Наименование:Plate

Каталожный номер:Z3G.16-2

Комплект:1

Примечание:

№ на схеме:22

Наименование:Nut M10

Каталожный номер:GB6170-86

Комплект:8

Примечание:

№ на схеме:23

Наименование:Bolt M10x50

Каталожный номер:GB5781-86

Комплект:8

Примечание:

№ на схеме:24

Наименование:Rod

Каталожный номер:Z3G.8-8

Комплект:1

Примечание:

№ на схеме:25

Наименование:Pin

Каталожный номер:85Z.7-14

Комплект:2

Примечание:

№ на схеме:26

Наименование:Spring Split

Каталожный номер:85Z.7-15

Комплект:2

Примечание:

№ на схеме:27

Наименование:Steering Pin

Каталожный номер:Z3G.8.8

Комплект:2

Примечание:

№ на схеме:28

Наименование:Grease Cup M10x1

Каталожный номер:GB1152-89

Комплект:9

Примечание:

№ на схеме:29

Наименование:Lock Washer 12

Каталожный номер:GB93-87

Комплект:28

Примечание:

№ на схеме:30

Наименование:Bolt M12x30

Каталожный номер:GB5783-86

Комплект:12

Примечание:

№ на схеме:31

Наименование:Plate

Каталожный номер:Z3G.8-6

Комплект:1

Примечание:

№ на схеме:32

Наименование:Bushing

Каталожный номер:Z3G.8-5

Комплект:1

Примечание:

№ на схеме:33

Наименование:Lower Flange

Каталожный номер:Z3G.8-4

Комплект:1

Примечание:

№ на схеме:34

Наименование:Knuckle Bearing

Каталожный номер:GB304.5-81

Комплект:2

Примечание:

№ на схеме:35

Наименование:Adjustion Thim

Каталожный номер:Z3.8-14

Комплект:2

Примечание:

№ на схеме:36

Наименование:Upper Flange

Каталожный номер:Z3G.8-3

Комплект:1

Примечание:

№ на схеме:37

Наименование:'0'Ring 80x5.7

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:38

Наименование:Articulate Pin(L)

Каталожный номер:Z3G.8.5

Комплект:1

Примечание:

№ на схеме:39

Наименование:Bolt M12x65

Каталожный номер:GB5782-86

Комплект:6

Примечание:

№ на схеме:40

Наименование:Lower Flange

Каталожный номер:Z3G.8-2

Комплект:1

Примечание:

№ на схеме:41

Наименование:Upper Flange

Каталожный номер:Z3G.8-1

Комплект:1

Примечание:

№ на схеме:42

Наименование:'0' Ring 70x5.7

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:43

Наименование:Articulate Pin(U)

Каталожный номер:Z3G.8.4

Комплект:1

Примечание:

№ на схеме:44

Наименование:Bolt M12x55

Каталожный номер:GB5782-86

Комплект:6

Примечание:

№ на схеме:45

Наименование:Frame

Каталожный номер:Z3G.8.3А

Комплект:1

Примечание:

№ на схеме:46

Наименование:Bolt M12x40

Каталожный номер:GB5781-86

Комплект:4

Примечание:

№ на схеме:47

Наименование:Plate

Каталожный номер:Z3G.16-3

Комплект:1

Примечание:
