Left Right Battery Box

Left Right Battery Box

← Cab Assembly Fender Assembly →

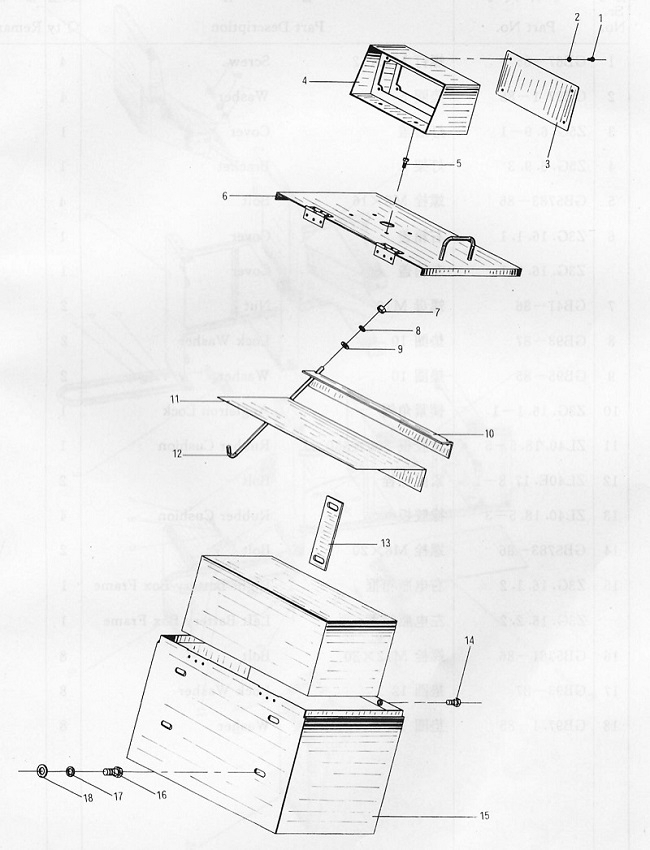

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:
Наименование:Left Battery Box Frame
Каталожный номер:Z3G.16.2.2
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:
Наименование:Cover
Каталожный номер:Z3G.16.2.1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:1
Наименование:Screw M5x12
Каталожный номер:GB67-85
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Washer 5
Каталожный номер:GB97.1-85
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Cover
Каталожный номер:Z5G.6.9-1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bracket
Каталожный номер:Z5G.6.9.3
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt M8x16
Каталожный номер:GB5783-86
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Cover
Каталожный номер:Z3G.16.1.1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Nut M10
Каталожный номер:GB41-86
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Lock Washer 10
Каталожный номер:GB93-87
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Washer 10
Каталожный номер:GB95-85
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Angleiron Lock
Каталожный номер:Z3G.16.1-1
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Rubber Cushion 550x330x1
Каталожный номер:ZL40.18.5-5
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:ZL40E.17.8-1
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Rubber Cushion
Каталожный номер:ZL40.18.5-3
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Bolt M8x20
Каталожный номер:GB5783-86
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Right Battery Box Frame
Каталожный номер:Z3G.16.1.2
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Bolt M12x30
Каталожный номер:GB5781-86
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Lock Washer 12
Каталожный номер:GB93-87
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Washer 12
Каталожный номер:GB97.1-85
Комплект:8
Примечание:
