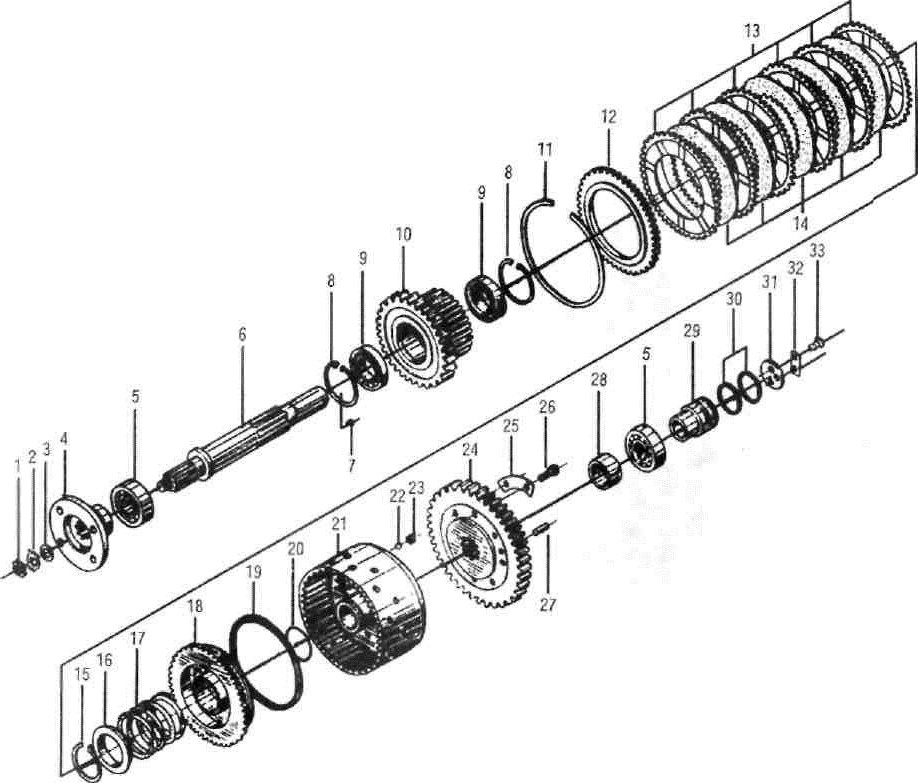

Input Shaft Assembly

← Transmission Assembly Reverse Shaft Assembly →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Nut M20x1.5

Каталожный номер:GB810-76

Комплект:1

Примечание:

№ на схеме:2

Наименование:Stop Washer 20

Каталожный номер:GB858-88

Комплект:1

Примечание:

№ на схеме:3

Наименование:Washer 20

Каталожный номер:GB97.1-85

Комплект:1

Примечание:

№ на схеме:4

Наименование:Flange Assembly

Каталожный номер:ZL20-030061X1

Комплект:1

Примечание:

№ на схеме:5

Наименование:Tapered Roller Bearing 7507

Каталожный номер:GB297-84

Комплект:2

Примечание:

№ на схеме:6

Наименование:Input Shaft

Каталожный номер:ZL20-032008

Комплект:1

Примечание:

№ на схеме:7

Наименование:Plug 9

Каталожный номер:ZL20-032009

Комплект:1

Примечание:

№ на схеме:8

Наименование:Snap Ring 75

Каталожный номер:GB893.2-86

Комплект:2

Примечание:

№ на схеме:9

Наименование:Ball Bearing 109

Каталожный номер:GB276-89

Комплект:2

Примечание:

№ на схеме:10

Наименование:Gear (Z=33)

Каталожный номер:ZL20-032007X1

Комплект:1

Примечание:

№ на схеме:11

Наименование:Snap Ring

Каталожный номер:ZL20-032101

Комплект:1

Примечание:

№ на схеме:12

Наименование:Cover

Каталожный номер:ZL20-032102

Комплект:1

Примечание:

№ на схеме:13

Наименование:Clutch Disc(Outer)

Каталожный номер:ZL20-032104

Комплект:6

Примечание:

№ на схеме:14

Наименование:Clutch Disc (inner)

Каталожный номер:ZL20-030103

Комплект:5

Примечание:

№ на схеме:15

Наименование:Snap Ring 60

Каталожный номер:GB894.2-86

Комплект:1

Примечание:

№ на схеме:16

Наименование:Spring Seat

Каталожный номер:ZL20-032110

Комплект:1

Примечание:

№ на схеме:17

Наименование:Spring

Каталожный номер:ZL20-032108

Комплект:1

Примечание:

№ на схеме:18

Наименование:Piston

Каталожный номер:ZL20-032016

Комплект:1

Примечание:

№ на схеме:19

Наименование:Seal Ring

Каталожный номер:ZL20-032107

Комплект:1

Примечание:

№ на схеме:20

Наименование:'O' Ring 6.0x3.1

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:21

Наименование:Clutch Housing

Каталожный номер:ZL20- 032105

Комплект:1

Примечание:

№ на схеме:22

Наименование:Ball 5

Каталожный номер:GB308-89

Комплект:1

Примечание:

№ на схеме:23

Наименование:Seat

Каталожный номер:ZL20-032109

Комплект:1

Примечание:

№ на схеме:24

Наименование:Gear (Z=46)

Каталожный номер:ZL20-032010X1

Комплект:1

Примечание:

№ на схеме:25

Наименование:Stop Plate

Каталожный номер:ZL20-032006

Комплект:4

Примечание:

№ на схеме:26

Наименование:Bolt M10x25

Каталожный номер:GB5783-87

Комплект:8

Примечание:

№ на схеме:27

Наименование:Pin A8x22

Каталожный номер:GB119-86

Комплект:2

Примечание:

№ на схеме:28

Наименование:Bushing

Каталожный номер:ZL20-032004

Комплект:1

Примечание:

№ на схеме:29

Наименование:Piston

Каталожный номер:ZL20-032003

Комплект:1

Примечание:

№ на схеме:30

Наименование:Piston Ring φ 52

Каталожный номер:CA10-350914-A

Комплект:2

Примечание:

№ на схеме:31

Наименование:Plate

Каталожный номер:ZL20-032002

Комплект:1

Примечание:

№ на схеме:32

Наименование:Stop Plate

Каталожный номер:ZL20-032001

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bolt M8x16

Каталожный номер:GB5783-86

Комплект:2

Примечание:
