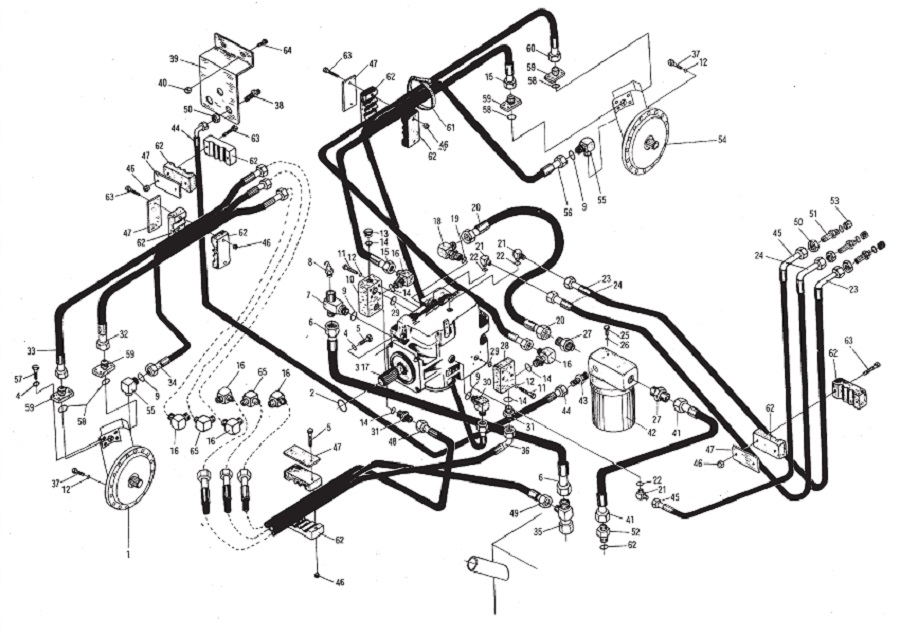

ГИДРАВЛИЧЕСКАЯ СИСТЕМА СИЛОВОЙ УСТАНОВКИ 40С035

Каталожный номер:A5-1640

Комплект:1

Примечание:

№ на схеме:3

Наименование:Гидравлический двигатель

Каталожный номер:А1-1062

Комплект:1

Примечание:

№ на схеме:4

Каталожный номер:C4-3220

Комплект:16

Примечание:

№ на схеме:5

Каталожный номер:C0-3640

Комплект:2

Примечание:

№ на схеме:6

Каталожный номер:A4-3030

Комплект:1

Примечание:

№ на схеме:7

Каталожный номер:407675

Комплект:1

Примечание:

№ на схеме:8

Наименование:Датчик температуры

Каталожный номер:A7-5175

Комплект:1

Примечание:

№ на схеме:9

Каталожный номер:A5-1180

Комплект:3

Примечание:

№ на схеме:10

Наименование:Клапанная пластина

Каталожный номер:407495

Комплект:1

Примечание:

№ на схеме:11

Каталожный номер:407490

Комплект:8

Примечание:

№ на схеме:12

Каталожный номер:B8-1040

Комплект:4

Примечание:

№ на схеме:13

Каталожный номер:407470

Комплект:1

Примечание:

№ на схеме:14

Каталожный номер:A5-1225

Комплект:2

Примечание:

№ на схеме:15

Каталожный номер:A4-3273

Комплект:1

Примечание:

№ на схеме:16

Каталожный номер:401170

Комплект:6

Примечание:

№ на схеме:17

Наименование:Муфта

Каталожный номер:201375

Комплект:1

Примечание:

№ на схеме:18

Каталожный номер:407475

Комплект:1

Примечание:

№ на схеме:19

Каталожный номер:A5-2180

Комплект:9

Примечание:

№ на схеме:20

Каталожный номер:A4-3040

Комплект:1

Примечание:

№ на схеме:21

Каталожный номер:407615

Комплект:3

Примечание:

№ на схеме:22

Каталожный номер:A5-1110

Комплект:3

Примечание:

№ на схеме:23

Каталожный номер:A4-1483

Комплект:1

Примечание:

№ на схеме:24

Каталожный номер:A4-1482

Комплект:1

Примечание:

№ на схеме:25

Каталожный номер:407065

Комплект:4

Примечание:

№ на схеме:26

Каталожный номер:C4-3200

Комплект:4

Примечание:

№ на схеме:27

Каталожный номер:401090

Комплект:2

Примечание:

№ на схеме:28

Наименование:Клапанная пластина

Каталожный номер:407475

Комплект:1

Примечание:

№ на схеме:29

Каталожный номер:A5-1260

Комплект:2

Примечание:

№ на схеме:30

Каталожный номер:407615

Комплект:1

Примечание:

№ на схеме:31

Каталожный номер:401120

Комплект:2

Примечание:

№ на схеме:32

Каталожный номер:A4-3270

Комплект:1

Примечание:

№ на схеме:33

Каталожный номер:A4-3271

Комплект:1

Примечание:

№ на схеме:34

Каталожный номер:A4-0734

Комплект:1

Примечание:

№ на схеме:35

Каталожный номер:401210

Комплект:1

Примечание:

№ на схеме:36

Каталожный номер:A4-3025

Комплект:1

Примечание:

№ на схеме:37

Каталожный номер:C0-0440

Комплект:4

Примечание:

№ на схеме:38

Каталожный номер:407465

Комплект:3

Примечание:

№ на схеме:39

Наименование:Кронштейн

Каталожный номер:407460

Комплект:1

Примечание:

№ на схеме:40

Наименование:Гайка

Каталожный номер:C3-0060

Комплект:2

Примечание:

№ на схеме:41

Каталожный номер:A4-3035

Комплект:1

Примечание:

№ на схеме:42

Наименование:Фильтр

Каталожный номер:D0-5460

Комплект:1

Примечание:

№ на схеме:43

Каталожный номер:407510

Комплект:1

Примечание:

№ на схеме:44

Каталожный номер:A4-1391

Комплект:1

Примечание:

№ на схеме:45

Каталожный номер:A4-1380

Комплект:1

Примечание:

№ на схеме:46

Наименование:Гайка

Каталожный номер:C3-1040

Комплект:8

Примечание:

№ на схеме:47

Наименование:Пластина хомута

Каталожный номер:401040

Комплект:5

Примечание:

№ на схеме:48

Каталожный номер:A4-3020

Комплект:1

Примечание:

№ на схеме:49

Каталожный номер:A4-0733

Комплект:1

Примечание:

№ на схеме:50

Наименование:Гайка

Каталожный номер:C3-1160

Комплект:10

Примечание:

№ на схеме:51

Каталожный номер:407455

Комплект:7

Примечание:

№ на схеме:52

Каталожный номер:401070

Комплект:1

Примечание:

№ на схеме:53

Наименование:Адаптер для определения давления

Каталожный номер:T1-0341

Комплект:

Примечание:

№ на схеме:54

Наименование:Приводной двигатель

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:55

Каталожный номер:41L032

Комплект:2

Примечание:

№ на схеме:56

Каталожный номер:A4-0735

Комплект:1

Примечание:

№ на схеме:57

Каталожный номер:C0-0360

Комплект:16

Примечание:

№ на схеме:58

Каталожный номер:A5-1235

Комплект:4

Примечание:

№ на схеме:59

Наименование:Адаптер фланца

Каталожный номер:40C036

Комплект:4

Примечание:

№ на схеме:60

Каталожный номер:A4-3272

Комплект:1

Примечание:

№ на схеме:61

Наименование:Хомут

Каталожный номер:В2-1810

Комплект:20

Примечание:

№ на схеме:62

Каталожный номер:A5-4240

Комплект:1

Примечание:

№ на схеме:63

Каталожный номер:C0-3700

Комплект:8

Примечание:

№ на схеме:64

Каталожный номер:C0-0180

Комплект:2

Примечание:
