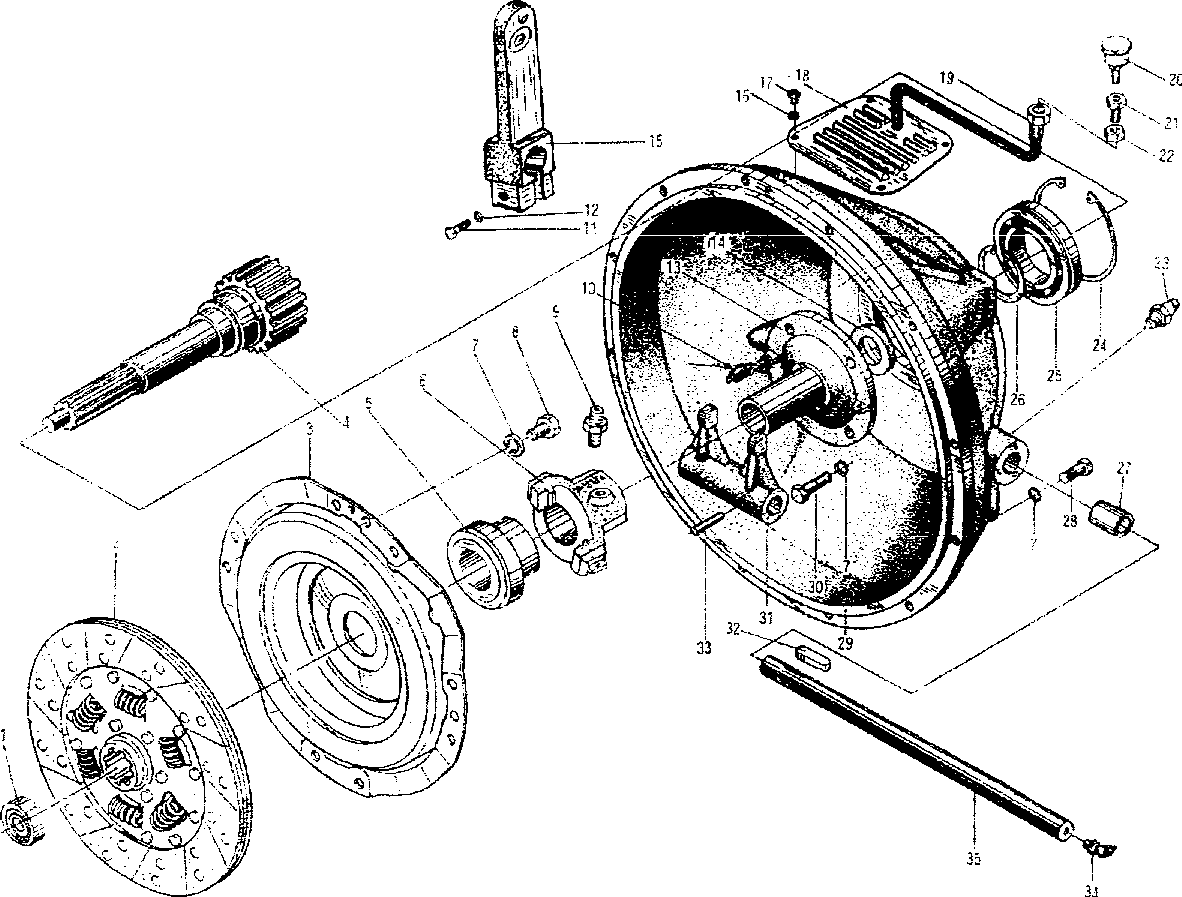

Сцепление

← Радиатор Коробка передач →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Опорный подшипник

Каталожный номер:C9-1220

Комплект:1

Примечание:

№ на схеме:2

Наименование:Ведомый диск

Каталожный номер:A6-3027

Комплект:1

Примечание:

№ на схеме:3

Наименование:Прижимной диск

Каталожный номер:A6-3058

Комплект:1

Примечание:

№ на схеме:4

Наименование:Первичный вал

Каталожный номер:34H216

Комплект:1

Примечание:

№ на схеме:5

Наименование:Выжимной подшипник

Каталожный номер:C9-2785

Комплект:1

Примечание:

№ на схеме:6

Наименование:Муфта выжимного подшипника

Каталожный номер:34H266

Комплект:1

Примечание:

№ на схеме:7

Наименование:Шайба гровер

Каталожный номер:C4-3220

Комплект:28

Примечание:

№ на схеме:8

Наименование:Болт

Каталожный номер:C0-3600

Комплект:12

Примечание:

№ на схеме:9

Наименование:Штуцер

Каталожный номер:A3-1732

Комплект:1

Примечание:

№ на схеме:10

Наименование:Возвратная пружина

Каталожный номер:180970

Комплект:2

Примечание:

№ на схеме:11

Наименование:Болт

Каталожный номер:C0-2431

Комплект:1

Примечание:

№ на схеме:12

Наименование:Шайба гровер

Каталожный номер:C4-3200

Комплект:1

Примечание:

№ на схеме:13

Наименование:Направляющая муфты

Каталожный номер:3411268

Комплект:1

Примечание:

№ на схеме:14

Наименование:Уплотнительное кольцо

Каталожный номер:.180900

Комплект:1

Примечание:

№ на схеме:15

Наименование:Рокер

Каталожный номер:3411270

Комплект:1

Примечание:

№ на схеме:16

Наименование:Шайба гровер

Каталожный номер:C4-3180

Комплект:4

Примечание:

№ на схеме:17

Наименование:Винт

Каталожный номер:C2-5870

Комплект:4

Примечание:

№ на схеме:18

Наименование:Вентиляционная решётка

Каталожный номер:3411262

Комплект:1

Примечание:

№ на схеме:19

Наименование:Соединительный рукав

Каталожный номер:A4-0272

Комплект:1

Примечание:

№ на схеме:20

Наименование:Пресс масленка

Каталожный номер:A5-3100

Комплект:1

Примечание:

№ на схеме:21

Наименование:Соединительный элемент

Каталожный номер:083710

Комплект:1

Примечание:

№ на схеме:22

Наименование:Гайка

Каталожный номер:C3-1120

Комплект:1

Примечание:

№ на схеме:23

Наименование:Шприц масленка

Каталожный номер:A5-3110

Комплект:2

Примечание:

№ на схеме:24

Наименование:Стопорное кольцо

Каталожный номер:C4-3060

Комплект:1

Примечание:

№ на схеме:25

Наименование:Подшипник первичного вала

Каталожный номер:C9-2140

Комплект:1

Примечание:

№ на схеме:26

Наименование:Пружинное стопорное кольцо

Каталожный номер:C4-2920

Комплект:1

Примечание:

№ на схеме:27

Наименование:Втулка

Каталожный номер:153770

Комплект:4

Примечание:

№ на схеме:28

Наименование:Болт

Каталожный номер:C0-0J25

Комплект:12

Примечание:

№ на схеме:29

Наименование:Картер маховика

Каталожный номер:34H264

Комплект:1

Примечание:

№ на схеме:30

Наименование:Болт

Каталожный номер:C0-3380

Комплект:4

Примечание:

№ на схеме:31

Наименование:Вилка выжимного подшипника

Каталожный номер:34H275

Комплект:1

Примечание:

№ на схеме:32

Наименование:Шпонка

Каталожный номер:C7-0420

Комплект:1

Примечание:

№ на схеме:33

Наименование:Штифт

Каталожный номер:C6-1160

Комплект:2

Примечание:

№ на схеме:34

Наименование:Шприц масленка

Каталожный номер:A5-3140

Комплект:2

Примечание:

№ на схеме:35

Наименование:Вал вилки

Каталожный номер:34Рќ274

Комплект:1

Примечание:
