Платформа

Платформа

← Гидравлическая вибрационная система (REXROTH) Ящик для инструмента и кресло оператора →

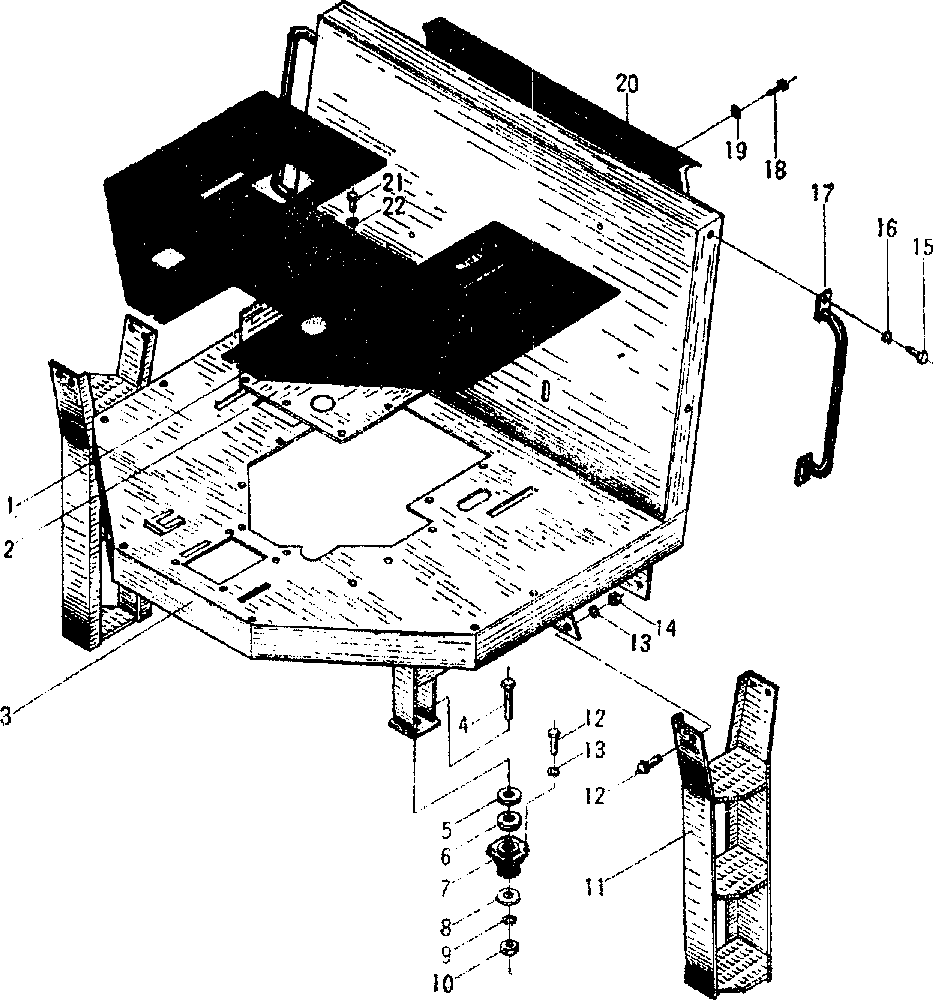

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Коврик
Каталожный номер:39X039
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Крышка
Каталожный номер:34H436
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Платформа
Каталожный номер:39S025
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Болт
Каталожный номер:C0-1753
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Шайба
Каталожный номер:202755
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Шайба
Каталожный номер:202750
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Амортизатор
Каталожный номер:B2-0750
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Шайба
Каталожный номер:202805
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Шайба
Каталожный номер:C3-0575
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Гайка
Каталожный номер:C4-3680
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Лестница
Каталожный номер:3411438
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Болт
Каталожный номер:C0-3319
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Шайба
Каталожный номер:C3-0400
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Гайка
Каталожный номер:C4-3220
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Болт
Каталожный номер:C0-4220
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Шайба
Каталожный номер:C4-3240
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Рукоятка
Каталожный номер:202780
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:18
Наименование:Винт
Каталожный номер:C2-6560
Комплект:35
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Шайба
Каталожный номер:C4-3580
Комплект:35
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Прокладка
Каталожный номер:202770
Комплект:1
Примечание:
