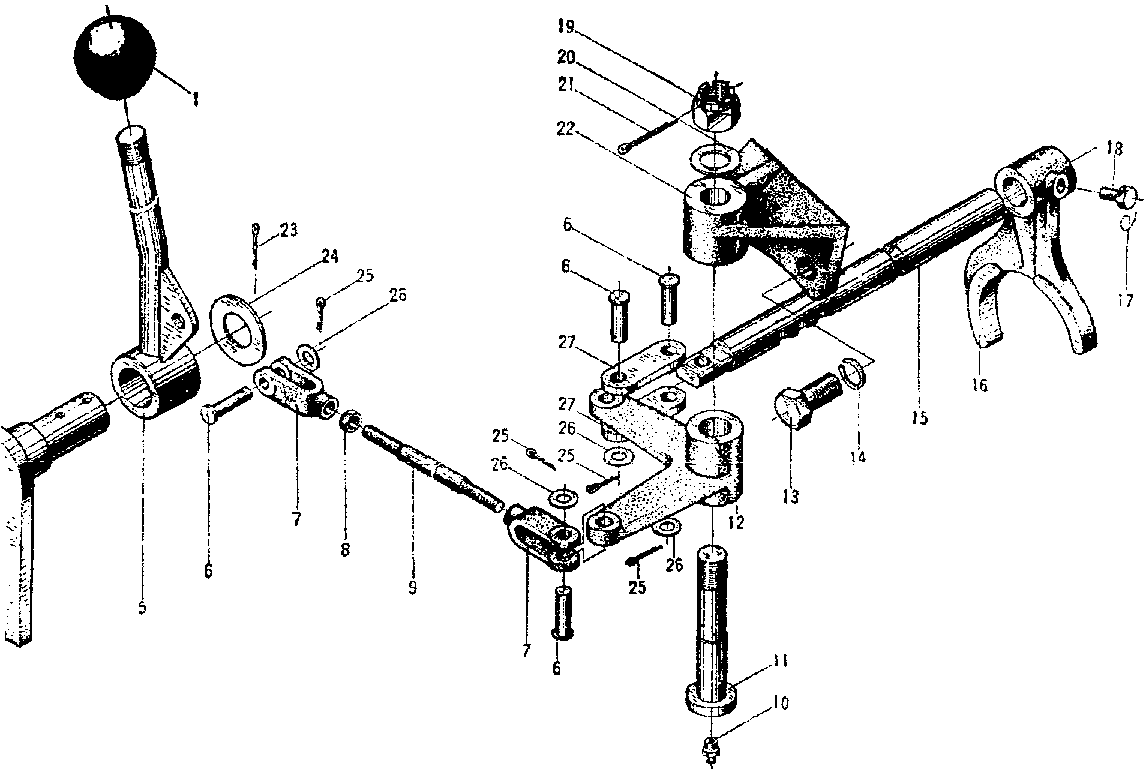

Механизм переключения направления движения

← Рычаг переключения передач Боковая крышка трансмиссии →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Наконечник

Каталожный номер:153140

Комплект:1

Примечание:

№ на схеме:2

Наименование:Болт

Каталожный номер:C0-3319

Комплект:4

Примечание:

№ на схеме:3

Наименование:Шайба

Каталожный номер:C4-3220

Комплект:4

Примечание:

№ на схеме:4

Наименование:Кронштейн

Каталожный номер:300240

Комплект:1

Примечание:

№ на схеме:5

Наименование:Рычаг

Каталожный номер:302540

Комплект:1

Примечание:

№ на схеме:6

Наименование:Палец

Каталожный номер:C6-3121

Комплект:4

Примечание:

№ на схеме:7

Наименование:Вилка соединительная

Каталожный номер:153120

Комплект:2

Примечание:

№ на схеме:8

Наименование:Гайка

Каталожный номер:C3-1040

Комплект:2

Примечание:

№ на схеме:9

Наименование:Тяга

Каталожный номер:302550

Комплект:1

Примечание:

№ на схеме:10

Наименование:Шприц масленка

Каталожный номер:A5-3110

Комплект:2

Примечание:

№ на схеме:11

Наименование:Палец

Каталожный номер:063350

Комплект:1

Примечание:

№ на схеме:12

Наименование:Коромысло

Каталожный номер:063340

Комплект:1

Примечание:

№ на схеме:13

Наименование:Болт

Каталожный номер:C0-6300

Комплект:2

Примечание:

№ на схеме:14

Наименование:Шайба

Каталожный номер:C4-3300

Комплект:2

Примечание:

№ на схеме:15

Наименование:Вал

Каталожный номер:153060

Комплект:1

Примечание:

№ на схеме:16

Наименование:Вилка

Каталожный номер:153070

Комплект:1

Примечание:

№ на схеме:17

Наименование:Стопорная проволока

Каталожный номер:A9-2345

Комплект:1

Примечание:

№ на схеме:18

Наименование:Болт

Каталожный номер:C0-8520

Комплект:1

Примечание:

№ на схеме:19

Наименование:Гайка корончатая

Каталожный номер:C3-2100

Комплект:1

Примечание:

№ на схеме:20

Наименование:Шайба

Каталожный номер:C4-3940

Комплект:1

Примечание:

№ на схеме:21

Наименование:Шплинт

Каталожный номер:C6-4480

Комплект:1

Примечание:

№ на схеме:22

Наименование:Кронштейн

Каталожный номер:302560

Комплект:1

Примечание:

№ на схеме:23

Наименование:Шплинт

Каталожный номер:C6-4500

Комплект:1

Примечание:

№ на схеме:24

Наименование:Шайба

Каталожный номер:C4-4000

Комплект:1

Примечание:

№ на схеме:25

Наименование:Шплинт

Каталожный номер:C6-4289

Комплект:4

Примечание:

№ на схеме:26

Наименование:Шайба

Каталожный номер:C4H045

Комплект:4

Примечание:

№ на схеме:27

Наименование:Направляющая пластина

Каталожный номер:153100

Комплект:2

Примечание:
