Рулевое управление/Steering System

← Управление дифференциалом/Gear Box Differential Control Mechanism Рулевое управление/Steering Control →

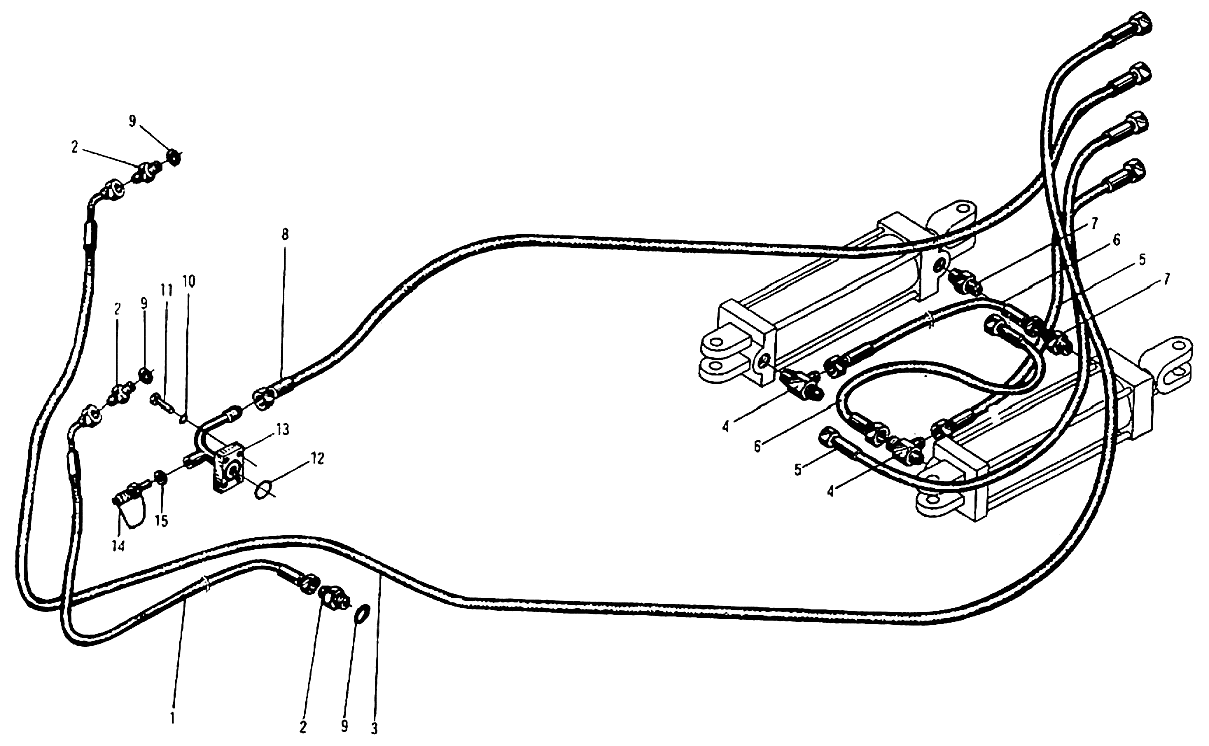

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose M22X1.5

Каталожный номер:1-16-100C-3300

Комплект:1

Примечание:

№ на схеме:2

Наименование:Adaptor

Каталожный номер:YZ10B.6-10

Комплект:3

Примечание:

№ на схеме:3

Наименование:Hose M22X1.5

Каталожный номер:1-16-100C-4200

Комплект:1

Примечание:

№ на схеме:4

Наименование:T adaptor

Каталожный номер:YZ10.6-4

Комплект:2

Примечание:

№ на схеме:5

Наименование:Hose 10 I-3500

Каталожный номер:JB1887-77

Комплект:1

Примечание:

№ на схеме:6

Наименование:Hose 10 I-650

Каталожный номер:JB1887-77

Комплект:2

Примечание:

№ на схеме:7

Наименование:Adaptor

Каталожный номер:YZ10B.6-4

Комплект:2

Примечание:

№ на схеме:8

Наименование:Hose 10 I-3500

Каталожный номер:JB1887-77

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gasket 20

Каталожный номер:JB982-77

Комплект:3

Примечание:

№ на схеме:10

Наименование:Bolt M10X35-8.8-Zn.D

Каталожный номер:GB5782-86

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer 10

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:12

Наименование:O-ring 40X3.5

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:13

Наименование:Tube adaptor

Каталожный номер:YZ14JA.6.1

Комплект:1

Примечание:

№ на схеме:14

Наименование:Nipple M12X1.5

Каталожный номер:DI-10

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer 12

Каталожный номер:JB982-77

Комплект:1

Примечание:
