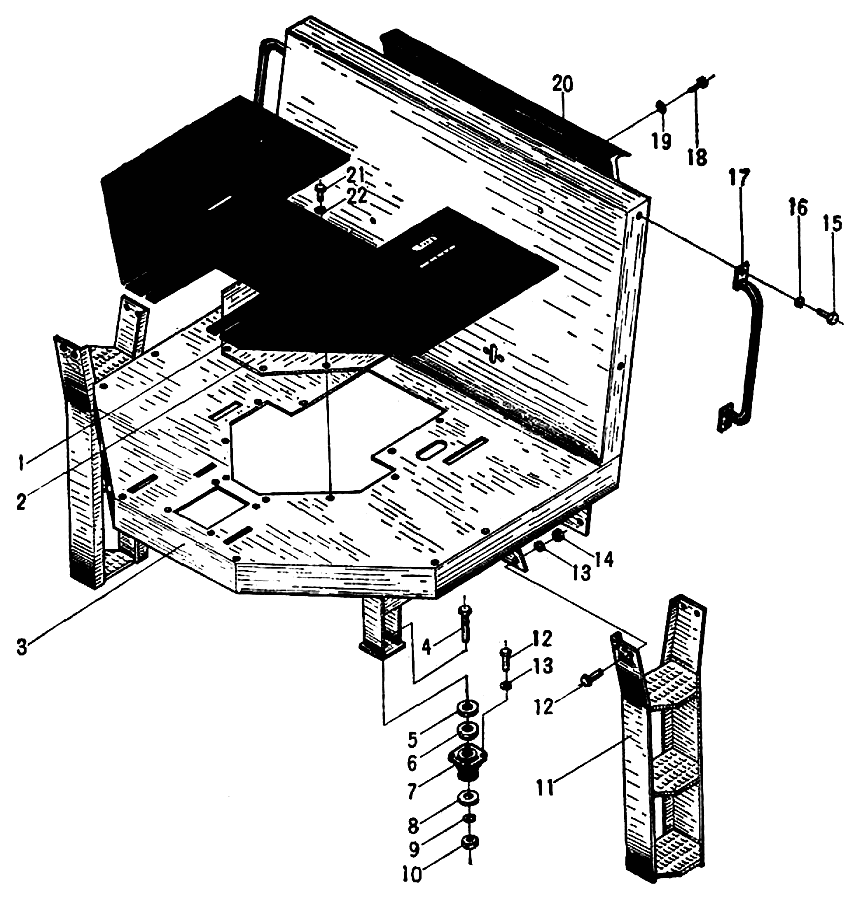

Платформа/Platform

← Гидросистема/Hydraulic Vibration System YZ14JC Сиденье/Tool Box and Seat →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Pad

Каталожный номер:YZ10B.8-3

Комплект:1

Примечание:

№ на схеме:2

Наименование:Plate cover

Каталожный номер:YZ10B.8-1

Комплект:1

Примечание:

№ на схеме:3

Наименование:Platform

Каталожный номер:YZ10B.8-1

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt M16X110

Каталожный номер:GB5780-86

Комплект:4

Примечание:

№ на схеме:5

Наименование:Spacer ring

Каталожный номер:YZ10.3-9

Комплект:4

Примечание:

№ на схеме:6

Наименование:Washer

Каталожный номер:YZ10.3-8

Комплект:4

Примечание:

№ на схеме:7

Наименование:Shock absorber

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:8

Наименование:Spacer ring

Каталожный номер:YZ10.3-8

Комплект:4

Примечание:

№ на схеме:9

Наименование:Washer 16

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:10

Наименование:Nut Ml6

Каталожный номер:GB6170-86

Комплект:4

Примечание:

№ на схеме:11

Наименование:Ladder

Каталожный номер:YZ10B.16

Комплект:2

Примечание:

№ на схеме:12

Наименование:Bolt M10X30

Каталожный номер:GB5781-86

Комплект:24

Примечание:

№ на схеме:13

Наименование:Washer 10

Каталожный номер:GB93-87

Комплект:24

Примечание:

№ на схеме:14

Наименование:Nut M10

Каталожный номер:GB6170-86

Комплект:8

Примечание:

№ на схеме:15

Наименование:Bolt M12X30

Каталожный номер:GB5781-86

Комплект:4

Примечание:

№ на схеме:16

Наименование:Washer 12

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:17

Наименование:Handle

Каталожный номер:YZ10.3.2

Комплект:2

Примечание:

№ на схеме:18

Наименование:Screw ST6.3X19-C-H

Каталожный номер:GB845-85

Комплект:10

Примечание:

№ на схеме:19

Наименование:Washer 6

Каталожный номер:GB96-85

Комплект:10

Примечание:

№ на схеме:20

Наименование:Strip L=900mm

Каталожный номер:YZ10.3-12

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt M8X16

Каталожный номер:GB5781-86

Комплект:6

Примечание:

№ на схеме:22

Наименование:Washer 8

Каталожный номер:GB93-87

Комплект:6

Примечание:
