Насос гидравлический/Pump Drive YZ14JC

← Насос гидравлический/Pump Drive YZ10J,YZ14JA, YZ14JD,YZ12JA, YZ14JG Вал карданный/Intermeadiate Shaft →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

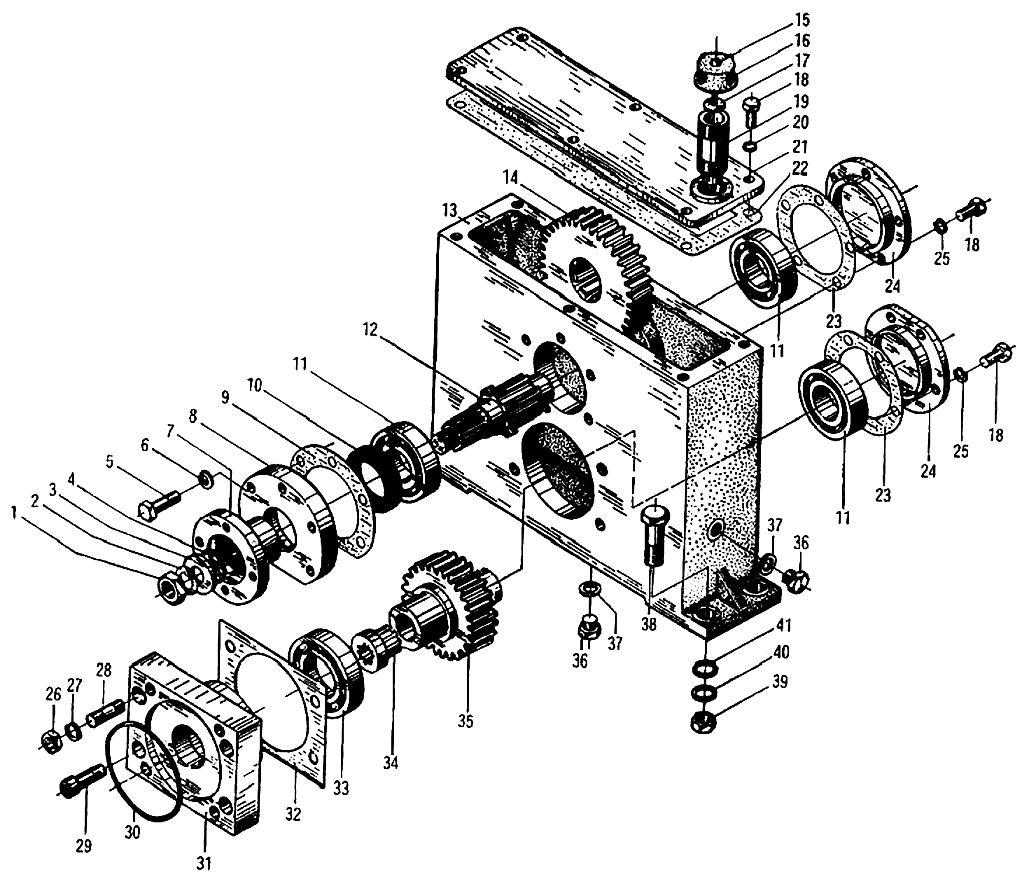

№ на схеме:1

Наименование:Nut

Каталожный номер:YZ10B.12-19

Комплект:1

Примечание:

№ на схеме:2

Наименование:Lock washer

Каталожный номер:YZ10B.12-17

Комплект:1

Примечание:

№ на схеме:3

Наименование:Spacer ring

Каталожный номер:YZ10B.12-18

Комплект:1

Примечание:

№ на схеме:4

Наименование:O-ring

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:5

Наименование:Bolt M10X40

Каталожный номер:GB5783-86

Комплект:5

Примечание:

№ на схеме:6

Наименование:Washer 10

Каталожный номер:GB93-87

Комплект:5

Примечание:

№ на схеме:7

Наименование:Mounting flange

Каталожный номер:YZ10B.12-6

Комплект:1

Примечание:

№ на схеме:8

Наименование:Pressure plate

Каталожный номер:YZ10B.12-5

Комплект:1

Примечание:

№ на схеме:9

Наименование:Gasket

Каталожный номер:YZ10B.12-12

Комплект:1

Примечание:

№ на схеме:10

Наименование:Seal PG55X75X12

Каталожный номер:HG4-694-67

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bearing 308

Каталожный номер:GB276-64

Комплект:3

Примечание:

№ на схеме:12

Наименование:Input shaft

Каталожный номер:YZ10B.12-14

Комплект:1

Примечание:

№ на схеме:13

Наименование:Case

Каталожный номер:YZ14JC.12-4

Комплект:1

Примечание:

№ на схеме:14

Наименование:Gear

Каталожный номер:YZ14JC.12-3

Комплект:1

Примечание:

№ на схеме:15

Наименование:Rivet 5X50

Каталожный номер:GB867-76

Комплект:1

Примечание:

№ на схеме:16

Наименование:Cap

Каталожный номер:3Y15.4.7-1

Комплект:1

Примечание:

№ на схеме:17

Наименование:Seal plate

Каталожный номер:3Y15.4.7-2

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt M8X25

Каталожный номер:GB5783-86

Комплект:16

Примечание:

№ на схеме:19

Наименование:Breath tube

Каталожный номер:YZ10B.12.2-1

Комплект:1

Примечание:

№ на схеме:20

Наименование:Washer 8

Каталожный номер:GB93-87

Комплект:6

Примечание:

№ на схеме:21

Наименование:Cover

Каталожный номер:YZ10B.12-2

Комплект:1

Примечание:

№ на схеме:22

Наименование:Gasket

Каталожный номер:YZ10B.12-3

Комплект:1

Примечание:

№ на схеме:23

Наименование:Gasket

Каталожный номер:YZ10B.12-16

Комплект:2

Примечание:

№ на схеме:24

Наименование:Pressure plate

Каталожный номер:YZ10B.12-15

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer 8

Каталожный номер:GB859-87

Комплект:10

Примечание:

№ на схеме:26

Наименование:Nut M12

Каталожный номер:GB6170-86

Комплект:4

Примечание:

№ на схеме:27

Наименование:Washer 12

Каталожный номер:GB93-87

Комплект:8

Примечание:

№ на схеме:28

Наименование:Stud AM12X32

Каталожный номер:GB897-76

Комплект:4

Примечание:

№ на схеме:29

Наименование:Screw M12X45

Каталожный номер:GB70-85

Комплект:4

Примечание:

№ на схеме:30

Наименование:O-ring

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:31

Наименование:Mounting flange

Каталожный номер:YZ14JC.12-1

Комплект:1

Примечание:

№ на схеме:32

Наименование:Gasket

Каталожный номер:YZ10B.12-11

Комплект:1

Примечание:

№ на схеме:33

Наименование:Bearing 211

Каталожный номер:GB276-64

Комплект:1

Примечание:

№ на схеме:34

Наименование:Output shaft

Каталожный номер:YZ10.16-18

Комплект:1

Примечание:

№ на схеме:35

Наименование:Gear

Каталожный номер:YZ14JC.12-2

Комплект:1

Примечание:

№ на схеме:36

Наименование:Plug M14X1.5

Каталожный номер:JB1000-77

Комплект:2

Примечание:

№ на схеме:37

Наименование:Washer 14

Каталожный номер:JB982-76

Комплект:2

Примечание:

№ на схеме:38

Наименование:Bolt M16X60

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:39

Наименование:Nut M16

Каталожный номер:GB6170-86

Комплект:4

Примечание:

№ на схеме:40

Наименование:Washer 16

Каталожный номер:GB97.2-85

Комплект:4

Примечание:

№ на схеме:41

Наименование:Washer 16

Каталожный номер:GB93-87

Комплект:4

Примечание:
