Коробка передач/Side Transmission

← Коробка передач/Output Shaft Gear Box Коробка передач/Drive Shaft →

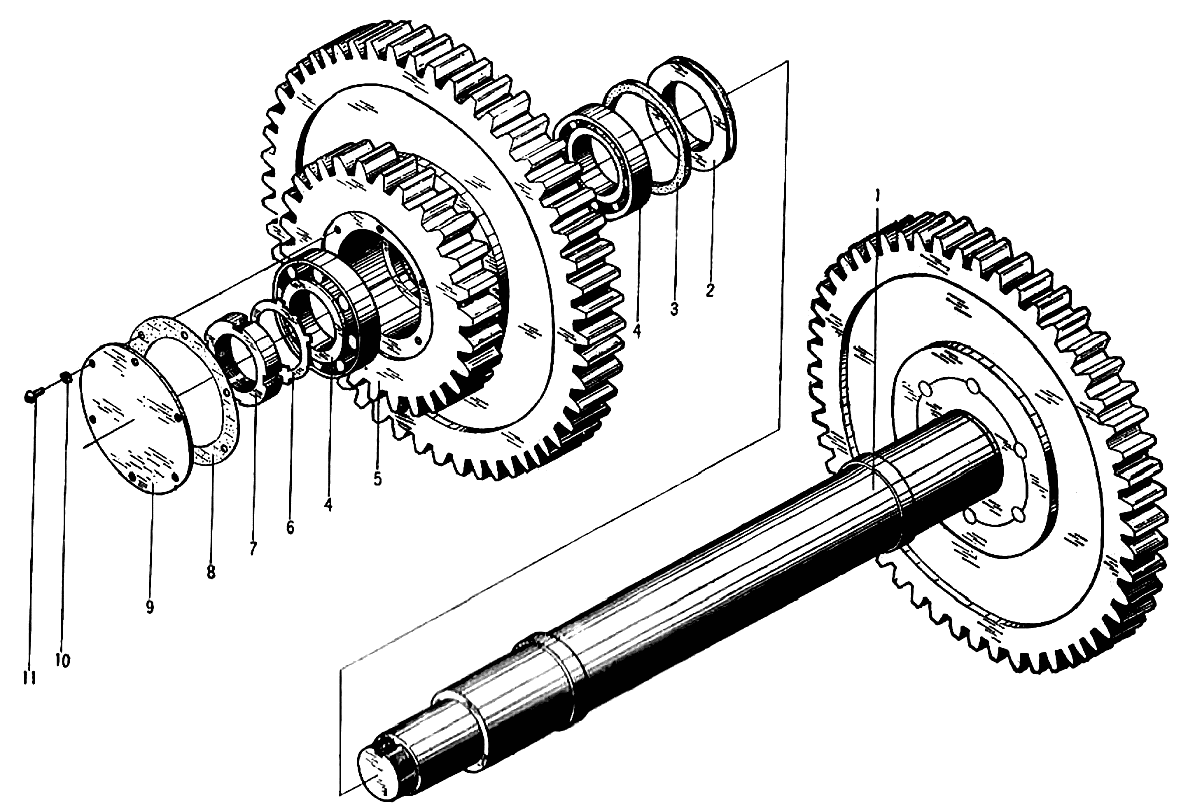

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Shaft

Каталожный номер:YZ10B.13-6

Комплект:1

Примечание:

№ на схеме:2

Наименование:Thrust plate

Каталожный номер:YZ10B.13-2

Комплект:2

Примечание:

№ на схеме:3

Наименование:Seal ring

Каталожный номер:YZ10B.13-1

Комплект:2

Примечание:

№ на схеме:4

Наименование:Bearing 7515

Каталожный номер:GB297-64

Комплект:4

Примечание:

№ на схеме:5

Наименование:Dual gear

Каталожный номер:YZ10B.13.2

Комплект:2

Примечание:

№ на схеме:6

Наименование:Washer 68

Каталожный номер:GB858-76

Комплект:2

Примечание:

№ на схеме:7

Наименование:Nut

Каталожный номер:YZ10B.13-4A

Комплект:2

Примечание:

№ на схеме:8

Наименование:Gasket

Каталожный номер:YZ10B.13-5

Комплект:2

Примечание:

№ на схеме:9

Наименование:End plate

Каталожный номер:YZ10B.13-3

Комплект:2

Примечание:

№ на схеме:10

Наименование:Washer 6

Каталожный номер:GB93-87

Комплект:12

Примечание:

№ на схеме:11

Наименование:Screw M6X12

Каталожный номер:GB67-85

Комплект:12

Примечание:
