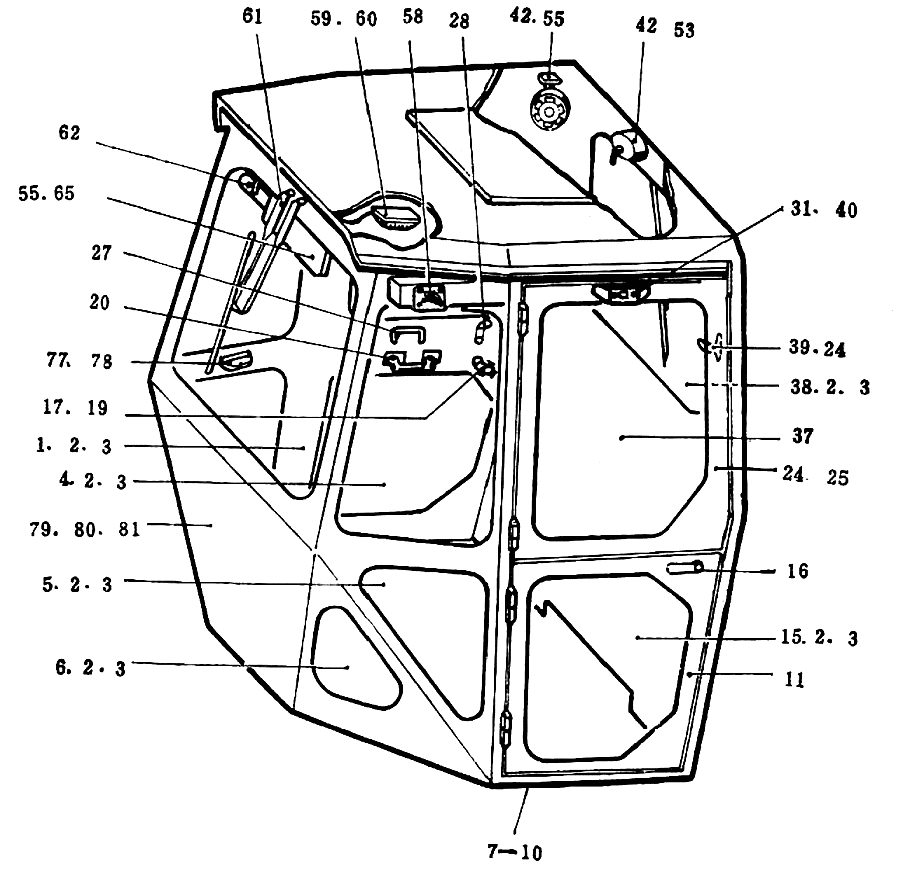

Кабина/Cab

← Крышки/Side Transmission Cover Педаль тормоза/Brake Control Mechanism →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Top front glass

Каталожный номер:YZ10.7-1

Комплект:1

Примечание:

№ на схеме:2

Наименование:Strip L=25120

Каталожный номер:V-2

Комплект:1

Примечание:

№ на схеме:3

Наименование:Plag strip L=25120

Каталожный номер:V-2

Комплект:1

Примечание:

№ на схеме:4

Наименование:Top side glass

Каталожный номер:YZ10.7-6

Комплект:2

Примечание:

№ на схеме:5

Наименование:Low side glass

Каталожный номер:YZ10.7-7

Комплект:2

Примечание:

№ на схеме:6

Наименование:Low front glass

Каталожный номер:YZ10.7-8

Комплект:2

Примечание:

№ на схеме:7

Наименование:Rubber pad L=6000

Каталожный номер:YZ10.7-10

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bolt M12X1.5X60

Каталожный номер:GB5785-86

Комплект:10

Примечание:

№ на схеме:9

Наименование:Nut M12X1.5

Каталожный номер:GB889-86

Комплект:10

Примечание:

№ на схеме:10

Наименование:Washer 12

Каталожный номер:GB97.2-85

Комплект:10

Примечание:

№ на схеме:11

Наименование:Seal strip

Каталожный номер:YZ10.7.8-5

Комплект:2

Примечание:

№ на схеме:11

Наименование:Seal strip

Каталожный номер:YZ10.7.8-2

Комплект:2

Примечание:

№ на схеме:11

Наименование:Left door

Каталожный номер:YZ10.7.9.1

Комплект:1

Примечание:

№ на схеме:11

Наименование:Right door

Каталожный номер:YZ10.7.8.1

Комплект:1

Примечание:

№ на схеме:15

Наименование:Low glass .door

Каталожный номер:YZ10.7.8-4

Комплект:2

Примечание:

№ на схеме:16

Наименование:Screw 4X16

Каталожный номер:GB847-85

Комплект:10

Примечание:

№ на схеме:16

Наименование:Left lock

Каталожный номер:BJ130

Комплект:1

Примечание:

№ на схеме:16

Наименование:Pull rod

Каталожный номер:YZ10.7.8.1

Комплект:2

Примечание:

№ на схеме:16

Наименование:Right lock

Каталожный номер:BJ130

Комплект:1

Примечание:

№ на схеме:16

Наименование:Screw 4X10

Каталожный номер:GB847-85

Комплект:4

Примечание:

№ на схеме:16

Наименование:Angle plate

Каталожный номер:YZ10.7.8-3

Комплект:2

Примечание:

№ на схеме:16

Наименование:Hondle

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:16

Наименование:Left lock bracket

Каталожный номер:YZ10.7.9.2

Комплект:1

Примечание:

№ на схеме:16

Наименование:Right lock bracket

Каталожный номер:YZ10.7.8.2

Комплект:1

Примечание:

№ на схеме:17

Наименование:Right lock

Каталожный номер:BJ130

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pull rod

Каталожный номер:YZ10.7.8.1

Комплект:2

Примечание:

№ на схеме:20

Наименование:Left lock

Каталожный номер:BJ130

Комплект:1

Примечание:

№ на схеме:24

Наименование:Screw 4X16

Каталожный номер:GB847-85

Комплект:10

Примечание:

№ на схеме:25

Наименование:Inside lock device

Каталожный номер:YZ10.7.5.2

Комплект:2

Примечание:

№ на схеме:25

Наименование:Knob

Каталожный номер:YZ10.7.5-3

Комплект:2

Примечание:

№ на схеме:25

Наименование:Rear glass

Каталожный номер:YZ10.7-12

Комплект:1

Примечание:

№ на схеме:25

Наименование:Glass

Каталожный номер:YZ10.7.5-2

Комплект:2

Примечание:

№ на схеме:25

Наименование:Washer 6

Каталожный номер:GB97.2-85

Комплект:4

Примечание:

№ на схеме:25

Наименование:Nut M6

Каталожный номер:GB889-86

Комплект:4

Примечание:

№ на схеме:25

Наименование:Bolt M6X25

Каталожный номер:GB5782-86

Комплект:4

Примечание:

№ на схеме:25

Наименование:Screw M6X10

Каталожный номер:GB78-85

Комплект:2

Примечание:

№ на схеме:25

Наименование:Pin 3jc4X8

Каталожный номер:GB119-76

Комплект:2

Примечание:

№ на схеме:25

Наименование:Nut M6

Каталожный номер:GB6170-86

Комплект:4

Примечание:

№ на схеме:25

Наименование:Bracket

Каталожный номер:YZ10.7.5-5

Комплект:2

Примечание:

№ на схеме:25

Наименование:Plate

Каталожный номер:YZ10.7.5-4

Комплект:2

Примечание:

№ на схеме:25

Наименование:Top left door

Каталожный номер:YZ10.7.6.1

Комплект:1

Примечание:

№ на схеме:25

Наименование:Top right door

Каталожный номер:YZ10.7.5.1

Комплект:1

Примечание:

№ на схеме:27

Наименование:Knob

Каталожный номер:YZ10.7.5-3

Комплект:2

Примечание:

№ на схеме:28

Наименование:Inside lock device

Каталожный номер:YZ10.7.5.2

Комплект:2

Примечание:

№ на схеме:39

Наименование:Hook

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:40

Наименование:Nut M5

Каталожный номер:GB889-86

Комплект:13

Примечание:

№ на схеме:40

Наименование:Spring

Каталожный номер:YZ10.7.3.6

Комплект:2

Примечание:

№ на схеме:40

Наименование:Pin hook

Каталожный номер:YZ10.7.3.2

Комплект:2

Примечание:

№ на схеме:40

Наименование:Pin B5X25

Каталожный номер:GB882-86

Комплект:2

Примечание:

№ на схеме:40

Наименование:Bolt M6X16

Каталожный номер:GB5783-86

Комплект:2

Примечание:

№ на схеме:40

Наименование:Bracket

Каталожный номер:YZ10.7.3-5

Комплект:2

Примечание:

№ на схеме:40

Наименование:Knob

Каталожный номер:YZ10.7.3-4

Комплект:2

Примечание:

№ на схеме:40

Наименование:Knob cover

Каталожный номер:YZ10.7.3-3

Комплект:2

Примечание:

№ на схеме:40

Наименование:Stud M6X45

Каталожный номер:GB901-76

Комплект:2

Примечание:

№ на схеме:40

Наименование:Fork adaptor

Каталожный номер:YZ10.7.3-2

Комплект:4

Примечание:

№ на схеме:40

Наименование:Clip

Каталожный номер:YZ10.7.3.1

Комплект:4

Примечание:

№ на схеме:40

Наименование:Screw M5X16

Каталожный номер:GB820-76

Комплект:8

Примечание:

№ на схеме:40

Наименование:Bracket

Каталожный номер:YZ10.7.3-1

Комплект:2

Примечание:

№ на схеме:42

Наименование:Nut M5

Каталожный номер:GB889-86

Комплект:13

Примечание:

№ на схеме:53

Наименование:Washer 5

Каталожный номер:GB97.2-85

Комплект:9

Примечание:

№ на схеме:53

Наименование:Screw M6X16

Каталожный номер:GB67-85

Комплект:2

Примечание:

№ на схеме:53

Наименование:Rear rain wiper 24V

Каталожный номер:1131T

Комплект:1

Примечание:

№ на схеме:55

Наименование:Fan 6,24V

Каталожный номер:ZD1101

Комплект:1

Примечание:

№ на схеме:55

Наименование:Screw M5X16

Каталожный номер:GB68-85

Комплект:3

Примечание:

№ на схеме:55

Наименование:Washer 5

Каталожный номер:GB97.2-85

Комплект:9

Примечание:

№ на схеме:58

Наименование:Holder

Каталожный номер:YZ10.7.3.3

Комплект:2

Примечание:

№ на схеме:59

Наименование:Top lamp

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:60

Наименование:Bulb 5W,24V

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:61

Наименование:Front rain wiper 24V

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:62

Наименование:Washer 6

Каталожный номер:GB859-87

Комплект:2

Примечание:

№ на схеме:62

Наименование:Screw M6X10

Каталожный номер:GB67-85

Комплект:2

Примечание:

№ на схеме:62

Наименование:Rear mirror

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:65

Наименование:Nut M4

Каталожный номер:GB6170-86

Комплект:6

Примечание:

№ на схеме:65

Наименование:Washer 4

Каталожный номер:GB93-87

Комплект:6

Примечание:

№ на схеме:65

Наименование:Washer 4

Каталожный номер:GB97.2-85

Комплект:6

Примечание:

№ на схеме:65

Наименование:Screw M4X14

Каталожный номер:GB67-85

Комплект:6

Примечание:

№ на схеме:65

Наименование:Top bracket

Каталожный номер:YZ10.7.2-6

Комплект:1

Примечание:

№ на схеме:65

Наименование:Bracket

Каталожный номер:YZ10.7.2-5

Комплект:1

Примечание:

№ на схеме:65

Наименование:Washer 5

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:65

Наименование:Screw M5X25

Каталожный номер:GB67-85

Комплект:4

Примечание:

№ на схеме:65

Наименование:Rubber plate

Каталожный номер:YZ10.7.2-4

Комплект:1

Примечание:

№ на схеме:65

Наименование:Sun proof

Каталожный номер:YZ10.7.2-3

Комплект:1

Примечание:

№ на схеме:65

Наименование:Clip

Каталожный номер:YZ10.7.2-2

Комплект:2

Примечание:

№ на схеме:65

Наименование:Rod

Каталожный номер:YZ10.7.2-1

Комплект:1

Примечание:

№ на схеме:77

Наименование:Ash tray

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:78

Наименование:Screw M4X8

Каталожный номер:GB68-85

Комплект:2

Примечание:

№ на схеме:79

Наименование:Frame

Каталожный номер:YZ10.7.1

Комплект:1

Примечание:

№ на схеме:80

Наименование:Sponge pad

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:81

Наименование:Seal strip L=3540

Каталожный номер:YZ10.7-9

Комплект:2

Примечание:
