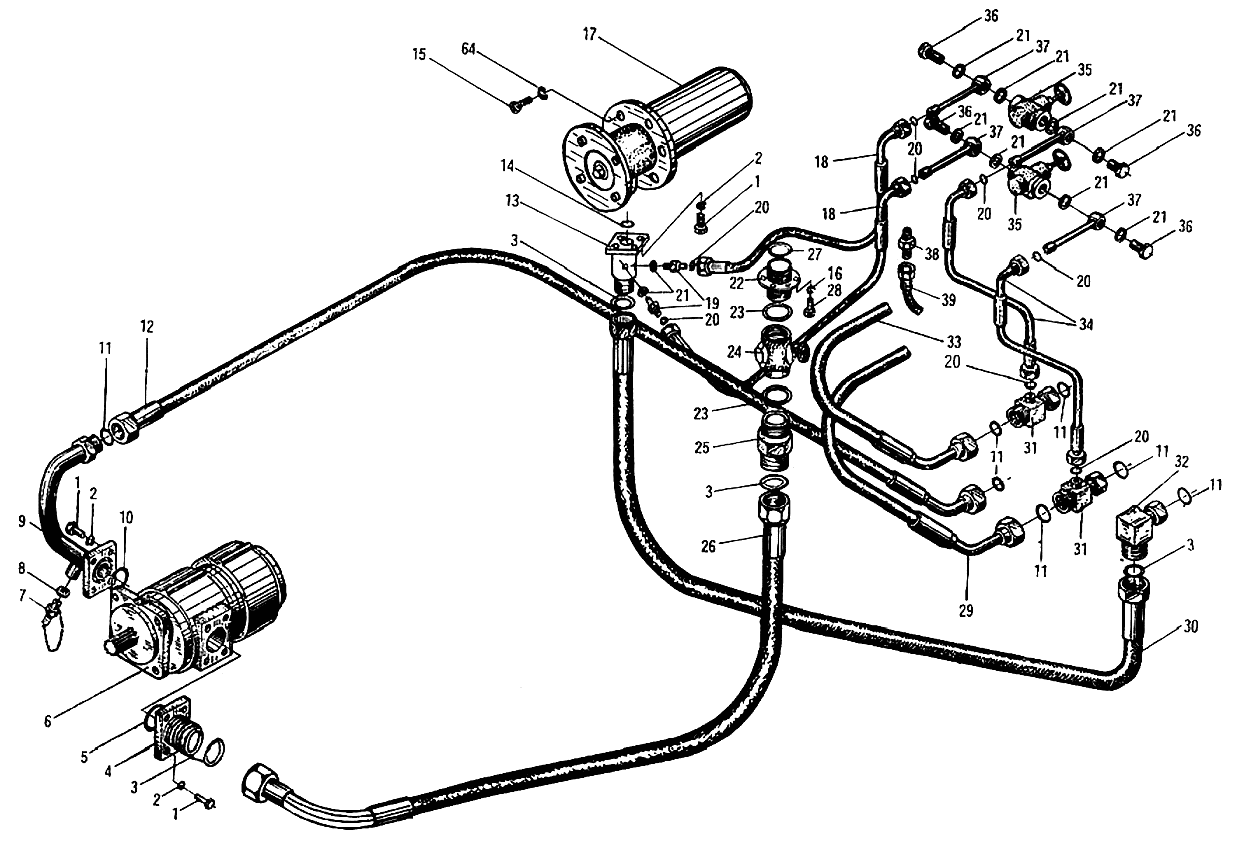

Гидросистема/Hydraulic Vibration System

← Рулевое управление/Steering Cylinder Гидросистема/Hydraulic Vibration System →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Boll M12X30-8.8-Zn.D

Каталожный номер:GB5783-86

Комплект:12

Примечание:

№ на схеме:2

Наименование:Washer 12

Каталожный номер:GB93-87

Комплект:32

Примечание:

№ на схеме:3

Наименование:O-ring 50X3.1

Каталожный номер:GB1235-76

Комплект:4

Примечание:

№ на схеме:4

Наименование:Suction adaptor

Каталожный номер:YZ14JA-9-1

Комплект:1

Примечание:

№ на схеме:5

Наименование:O-ring 70X3.1

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:6

Наименование:Dual pump

Каталожный номер:A1-1040

Комплект:1

Примечание:

№ на схеме:7

Наименование:Adaptor M12X1.5

Каталожный номер:T1-0341

Комплект:1

Примечание:

№ на схеме:8

Наименование:Washer 12

Каталожный номер:GB982-77

Комплект:1

Примечание:

№ на схеме:9

Наименование:Tube outel

Каталожный номер:YZ10B.9.1

Комплект:1

Примечание:

№ на схеме:10

Наименование:O-ring 60X3.1

Каталожный номер:GB1235-76

Комплект:3

Примечание:

№ на схеме:11

Наименование:O-ring 33X3.1

Каталожный номер:GB1235-76

Комплект:9

Примечание:

№ на схеме:12

Наименование:Hose M39X2

Каталожный номер:2D-25-160A(13)-2400

Комплект:1

Примечание:

№ на схеме:13

Наименование:Filter adaptor

Каталожный номер:YZ14JA.9-3

Комплект:1

Примечание:

№ на схеме:14

Наименование:O-ring 100X3.1

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt M8X40-8.8Zn.D

Каталожный номер:GB5783-86

Комплект:6

Примечание:

№ на схеме:16

Наименование:Washer 6

Каталожный номер:GB93-87

Комплект:6

Примечание:

№ на схеме:17

Наименование:Filter return oil

Каталожный номер:A2-0088

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose M18X1.5

Каталожный номер:1-10-150A(13)-450

Комплект:2

Примечание:

№ на схеме:19

Наименование:Adaptor

Каталожный номер:YZ10B.9-8

Комплект:2

Примечание:

№ на схеме:20

Наименование:O-ring 12X1.9

Каталожный номер:GB1235-76

Комплект:8

Примечание:

№ на схеме:21

Наименование:Washer 18

Каталожный номер:JB982-77

Комплект:10

Примечание:

№ на схеме:22

Наименование:Flange

Каталожный номер:YZ14JA.9.1

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:YZ10.16-7

Комплект:2

Примечание:

№ на схеме:24

Наименование:Shut-off valve

Каталожный номер:A1-4300

Комплект:1

Примечание:

№ на схеме:25

Наименование:Adaptor

Каталожный номер:YZ14JA.9-4

Комплект:1

Примечание:

№ на схеме:26

Наименование:Hose M60X2

Каталожный номер:1-45-63A(13)-2150

Комплект:1

Примечание:

№ на схеме:27

Наименование:O-ring 105X3.1

Каталожный номер:GB1235-76

Комплект:1

Примечание:

№ на схеме:28

Наименование:Screw M6X20-4.8

Каталожный номер:GB818-85

Комплект:6

Примечание:

№ на схеме:29

Наименование:Hose M39X2

Каталожный номер:2D-25-160A(13)-4200

Комплект:1

Примечание:

№ на схеме:30

Наименование:Hose M45X2

Каталожный номер:1-32-63A(33)-820

Комплект:1

Примечание:

№ на схеме:31

Наименование:A.B adaptor

Каталожный номер:YZ10B.9.3

Комплект:2

Примечание:

№ на схеме:32

Наименование:Adaptor return oil

Каталожный номер:YZ10B.9.2A

Комплект:1

Примечание:

№ на схеме:33

Наименование:Hose M39X2

Каталожный номер:2D-25-160A(13)-4500

Комплект:1

Примечание:

№ на схеме:34

Наименование:Hose M18X1.5

Каталожный номер:1-10-150A(13)-800

Комплект:2

Примечание:

№ на схеме:35

Наименование:Restrictor

Каталожный номер:A1-4280

Комплект:2

Примечание:

№ на схеме:36

Наименование:Screw

Каталожный номер:YZ10B.9-12

Комплект:4

Примечание:

№ на схеме:37

Наименование:Adaptor

Каталожный номер:YZ10B.9-13

Комплект:4

Примечание:

№ на схеме:38

Наименование:Adaptor

Каталожный номер:YZ14JA.9-5

Комплект:1

Примечание:

№ на схеме:39

Наименование:Hose M16X1.5

Каталожный номер:1-8-170C(11)-4400

Комплект:1

Примечание:

№ на схеме:64

Наименование:Washer 8

Каталожный номер:GB93-87

Комплект:4

Примечание:
