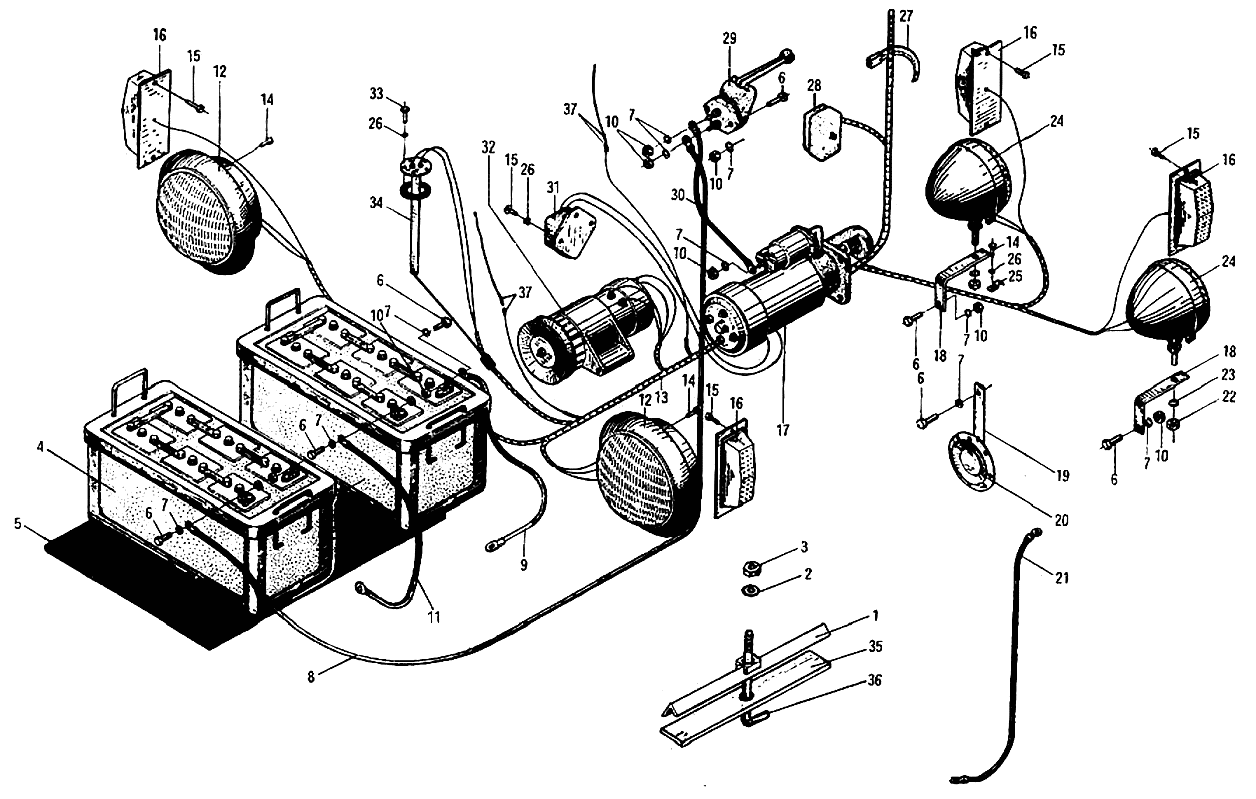

Электрооборудование/Electric System

← Тормоз/Brake Капот двигателя/Engine Hood →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Plate

Каталожный номер:YZ14JA.11.10

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer 10

Каталожный номер:GB97.2-85

Комплект:1

Примечание:

№ на схеме:3

Наименование:Nut M10

Каталожный номер:GB6170-86

Комплект:1

Примечание:

№ на схеме:4

Наименование:Battery

Каталожный номер:6-Q-165

Комплект:2

Примечание:

№ на схеме:5

Наименование:Rubber pad

Каталожный номер:YZ14JA.11.12

Комплект:1

Примечание:

№ на схеме:6

Наименование:Bolt M8X25

Каталожный номер:GB5783-86

Комплект:12

Примечание:

№ на схеме:7

Наименование:Washer 8

Каталожный номер:GB93-87

Комплект:14

Примечание:

№ на схеме:8

Наименование:Cable

Каталожный номер:YZ14JA.11.5

Комплект:1

Примечание:

№ на схеме:9

Наименование:Ground cable

Каталожный номер:YZ14JA.11.4

Комплект:1

Примечание:

№ на схеме:10

Наименование:Nut M8

Каталожный номер:GB6170-86

Комплект:12

Примечание:

№ на схеме:11

Наименование:Cable

Каталожный номер:YZ14JA.11.3

Комплект:1

Примечание:

№ на схеме:12

Наименование:Rear lamp

Каталожный номер:YD-WD-96T-1

Комплект:2

Примечание:

№ на схеме:13

Наименование:Cable

Каталожный номер:YZ14JA.11.2

Комплект:1

Примечание:

№ на схеме:14

Наименование:Screw M5X10

Каталожный номер:GB67-86

Комплект:4

Примечание:

№ на схеме:15

Наименование:Screw M5X25

Каталожный номер:GB67-86

Комплект:10

Примечание:

№ на схеме:16

Наименование:Steering lamp

Каталожный номер:J-145

Комплект:4

Примечание:

№ на схеме:17

Наименование:Starter

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bracket

Каталожный номер:YZ10.14-18

Комплект:4

Примечание:

№ на схеме:19

Наименование:Bracket

Каталожный номер:YZ10-14-11

Комплект:1

Примечание:

№ на схеме:20

Наименование:Horn

Каталожный номер:DL38A

Комплект:1

Примечание:

№ на схеме:21

Наименование:Ground cable

Каталожный номер:YZ14JA.11.9

Комплект:1

Примечание:

№ на схеме:22

Наименование:Nut M12

Каталожный номер:GB6170-86

Комплект:4

Примечание:

№ на схеме:23

Наименование:Washer 12

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:24

Наименование:Front lamp

Каталожный номер:YD-WD-96T-1

Комплект:2

Примечание:

№ на схеме:25

Наименование:Hook

Каталожный номер:YZ10.14-20

Комплект:4

Примечание:

№ на схеме:26

Наименование:Washer 5

Каталожный номер:GB93-87

Комплект:14

Примечание:

№ на схеме:27

Наименование:Tie

Каталожный номер:ZY1868-79

Комплект:20

Примечание:

№ на схеме:28

Наименование:Fuse box

Каталожный номер:BX505

Комплект:1

Примечание:

№ на схеме:29

Наименование:Toggle switch

Каталожный номер:JK561

Комплект:1

Примечание:

№ на схеме:30

Наименование:Cable

Каталожный номер:YZ14JA.11.6

Комплект:1

Примечание:

№ на схеме:31

Наименование:Start relay

Каталожный номер:JN3A

Комплект:1

Примечание:

№ на схеме:32

Наименование:Alternator

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:33

Наименование:Screw M5X16

Каталожный номер:GB67-86

Комплект:5

Примечание:

№ на схеме:34

Наименование:Fuel gauge

Каталожный номер:RG1161F

Комплект:1

Примечание:

№ на схеме:35

Наименование:Rubber plate

Каталожный номер:YZ14J.11.13

Комплект:1

Примечание:

№ на схеме:36

Наименование:Screw stem

Каталожный номер:YZ14J.11-11

Комплект:1

Примечание:

№ на схеме:37

Наименование:Single-line socket

Каталожный номер:DJ7011-6.3

Комплект:12

Примечание:
