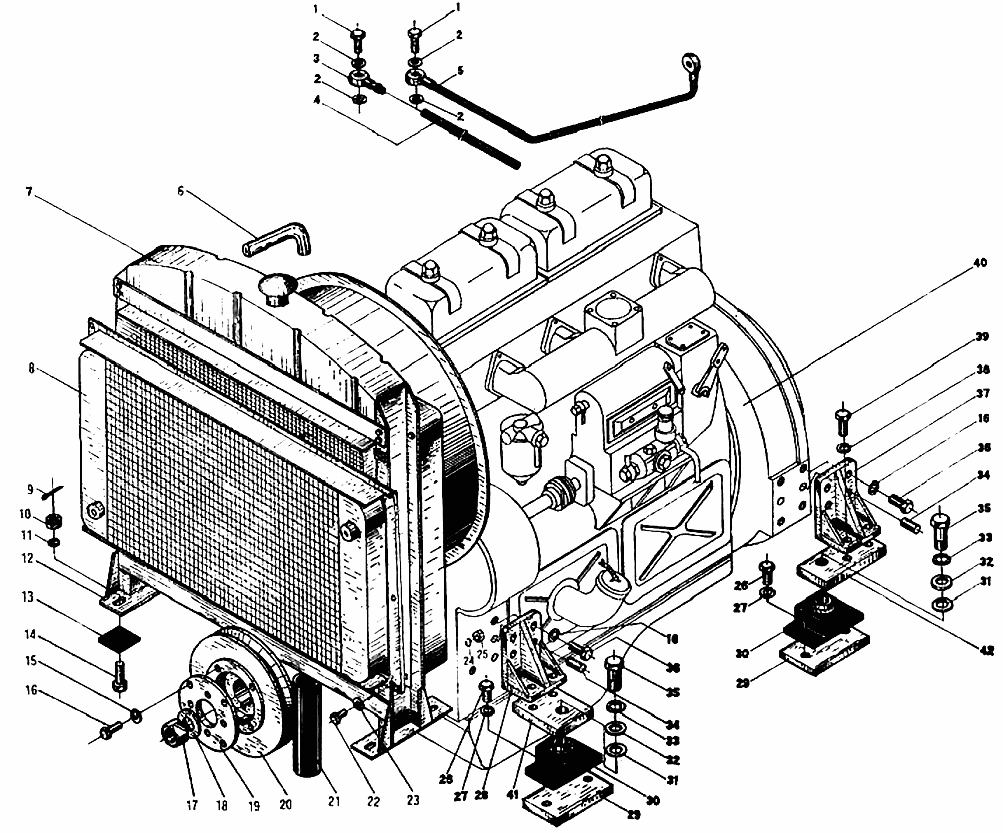

Двигатель/Engine Assembly

← Вал/Eccentric Shaft YZ14JA,YZ14JD,YZ14JU,YZ14JC Воздушный фильтр/Air cleaner →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Adaptor

Каталожный номер:YZ10.8.5-6

Комплект:2

Примечание:

№ на схеме:2

Наименование:Copper washer

Каталожный номер:YZ10.8.5-7

Комплект:4

Примечание:

№ на схеме:3

Наименование:Tube connector

Каталожный номер:YZ10B.5-13

Комплект:1

Примечание:

№ на схеме:4

Наименование:Tube

Каталожный номер:YZ10B.5-14

Комплект:1

Примечание:

№ на схеме:5

Наименование:Fuel hose R28-1800

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:6

Наименование:Rubber hose

Каталожный номер:YZ14JA.5-4

Комплект:1

Примечание:

№ на схеме:7

Наименование:Engine radiator

Каталожный номер:A2-0480

Комплект:1

Примечание:

№ на схеме:8

Наименование:Engine radiator

Каталожный номер:A2-0413

Комплект:1

Примечание:

№ на схеме:9

Наименование:Pin 3X35

Каталожный номер:GB91-86

Комплект:4

Примечание:

№ на схеме:10

Наименование:Nut M12

Каталожный номер:GB6178-86

Комплект:4

Примечание:

№ на схеме:11

Наименование:Washer 12

Каталожный номер:GB97.2-85

Комплект:4

Примечание:

№ на схеме:12

Наименование:Bracket radiator

Каталожный номер:YZ10B.5.1-2

Комплект:2

Примечание:

№ на схеме:13

Наименование:Rubber pad

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:14

Наименование:BoltM12X50

Каталожный номер:GB31-76

Комплект:4

Примечание:

№ на схеме:15

Наименование:Washer 12

Каталожный номер:GB93-87

Комплект:20

Примечание:

№ на схеме:16

Наименование:Bolt M12X35

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:17

Наименование:Nut

Каталожный номер:

Комплект:1

Примечание:

№ на схеме:18

Наименование:Washer

Каталожный номер:YZ10B-5-10

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pressing plate

Каталожный номер:YZ10B-5-8

Комплект:1

Примечание:

№ на схеме:20

Наименование:Belt pulley

Каталожный номер:YZ10B.5-7

Комплект:1

Примечание:

№ на схеме:21

Наименование:Water outlet tube

Каталожный номер:YZ10B.5-6

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt M10X25

Каталожный номер:GB5783-86

Комплект:6

Примечание:

№ на схеме:23

Наименование:Washer 10

Каталожный номер:GB93-87

Комплект:6

Примечание:

№ на схеме:24

Наименование:Washer 10

Каталожный номер:GB97.2-85

Комплект:6

Примечание:

№ на схеме:25

Наименование:Nut 10

Каталожный номер:GB6170-86

Комплект:6

Примечание:

№ на схеме:26

Наименование:Bolt M14X30

Каталожный номер:GB5783-86

Комплект:8

Примечание:

№ на схеме:27

Наименование:Washer 14

Каталожный номер:GB93-87

Комплект:8

Примечание:

№ на схеме:28

Наименование:Front bracket engine

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:29

Наименование:Intermeadiate plate

Каталожный номер:YZ10B.5-9

Комплект:4

Примечание:

№ на схеме:30

Наименование:Shock absorber

Каталожный номер:B2-0740

Комплект:4

Примечание:

№ на схеме:31

Наименование:Adjusting shim

Каталожный номер:YZ10B.5-12

Комплект:4

Примечание:

№ на схеме:32

Наименование:Adjusting shim

Каталожный номер:YZ10B.5-11

Комплект:4

Примечание:

№ на схеме:33

Наименование:Washer 22

Каталожный номер:GB93-87

Комплект:4

Примечание:

№ на схеме:34

Наименование:Pin 12X35

Каталожный номер:GB119-86

Комплект:8

Примечание:

№ на схеме:35

Наименование:Bolt M22X55

Каталожный номер:GB5783-86

Комплект:4

Примечание:

№ на схеме:36

Наименование:Bolt M12X35

Каталожный номер:GB5783-86

Комплект:16

Примечание:

№ на схеме:37

Наименование:Rear bracket engine

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:38

Наименование:Washer 14

Каталожный номер:GB93-87

Комплект:8

Примечание:

№ на схеме:39

Наименование:Bolt M14X35

Каталожный номер:GB5782-86

Комплект:8

Примечание:

№ на схеме:40

Наименование:Engine

Каталожный номер:A0-0042

Комплект:1

Примечание:

№ на схеме:40

Наименование:Engine

Каталожный номер:A0-0055

Комплект:1

Примечание:

№ на схеме:40

Наименование:Engine

Каталожный номер:A0-0138

Комплект:1

Примечание:

№ на схеме:41

Наименование:Engine front spacer

Каталожный номер:YZ14JA.5-2

Комплект:2

Примечание:

№ на схеме:42

Наименование:Engine rear spacer

Каталожный номер:YZ14JA.5-3

Комплект:2

Примечание:
