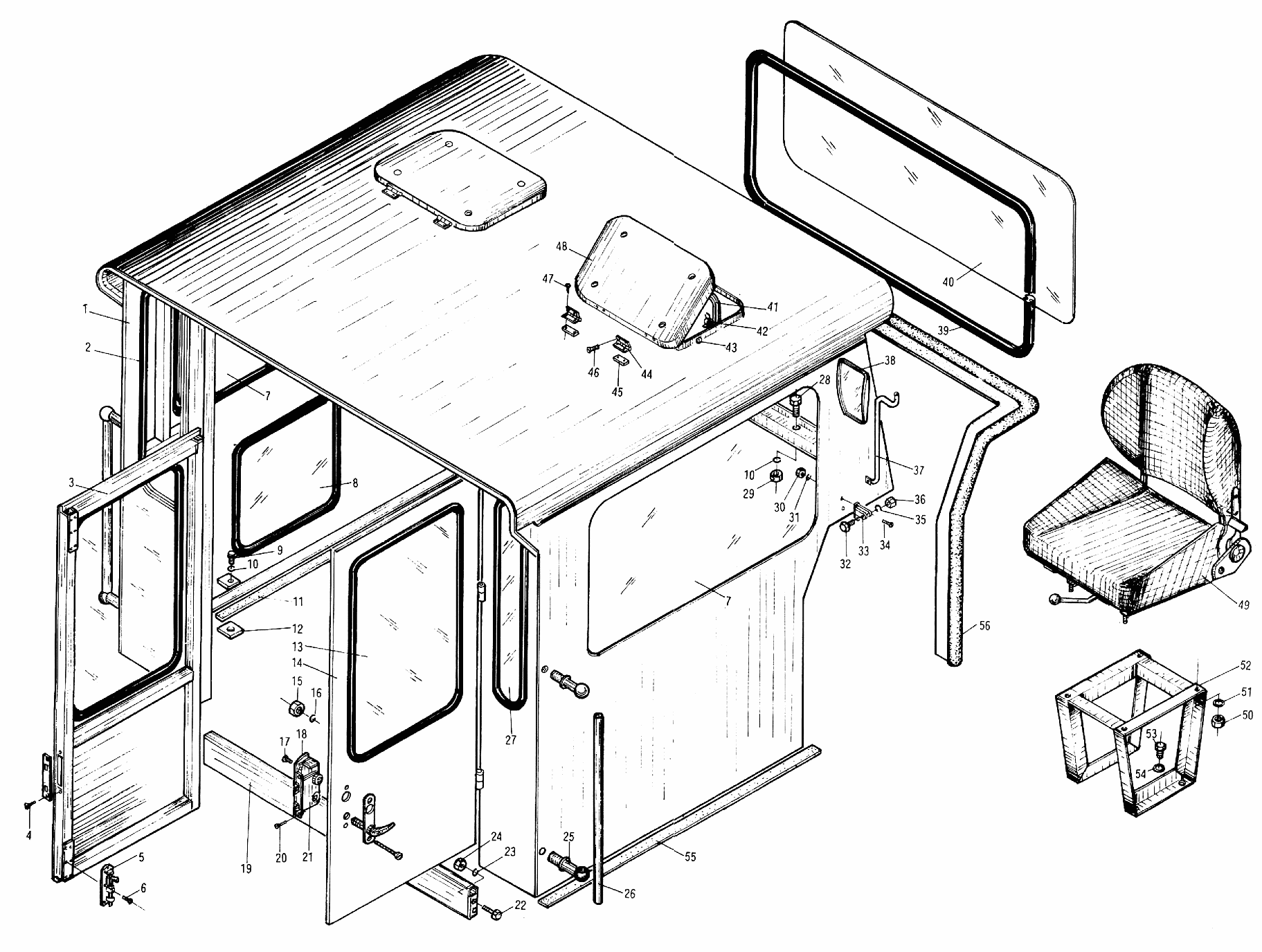

Кабина/Cab and Seat YL16

Каталожный номер:YL16.11-4

Комплект:1

Примечание:

№ на схеме:3

Наименование:Right door

Каталожный номер:YL16.11.8

Комплект:1

Примечание:

№ на схеме:4

Каталожный номер:M5X10/GI368

Комплект:2

Примечание:

№ на схеме:5

Наименование:Driven- in pin 5"

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:6

Каталожный номер:M4X15/GB68

Комплект:16

Примечание:

№ на схеме:7

Наименование:Siele window

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:8

Каталожный номер:YL16.11-6

Комплект:2

Примечание:

№ на схеме:9

Наименование:Hex. bolt

Каталожный номер:M10X40/GB5783

Комплект:8

Примечание:

№ на схеме:10

Каталожный номер:10/GB93

Комплект:8

Примечание:

№ на схеме:11

Наименование:Pad

Каталожный номер:YL16.11-8

Комплект:1

Примечание:

№ на схеме:12

Наименование:Nut

Каталожный номер:YL16.11-10

Комплект:8

Примечание:

№ на схеме:13

Каталожный номер:YL16.11.7-3

Комплект:2

Примечание:

№ на схеме:14

Наименование:Left door

Каталожный номер:YL16.11.7

Комплект:1

Примечание:

№ на схеме:15

Каталожный номер:M14/GB6170

Комплект:4

Примечание:

№ на схеме:16

Каталожный номер:14/GB93

Комплект:4

Примечание:

№ на схеме:17

Каталожный номер:M5X10./GB68

Комплект:2

Примечание:

№ на схеме:18

Наименование:Lock seat

Каталожный номер:YL16.11-3

Комплект:1

Примечание:

№ на схеме:19

Наименование:Threshold

Каталожный номер:YL16.11.6

Комплект:1

Примечание:

№ на схеме:20

Каталожный номер:M5X10/GB68

Комплект:2

Примечание:

№ на схеме:21

Наименование:Door plate lock

Каталожный номер:9141S8

Комплект:1

Примечание:

№ на схеме:22

Наименование:Button head screw

Каталожный номер:M8X45/GB67

Комплект:4

Примечание:

№ на схеме:23

Каталожный номер:8/GB93

Комплект:4

Примечание:

№ на схеме:24

Каталожный номер:M8/GB6170

Комплект:4

Примечание:

№ на схеме:25

Наименование:Support

Каталожный номер:YL16.11.5-2

Комплект:4

Примечание:

№ на схеме:26

Наименование:Steel pipe

Каталожный номер:YL16.11.5-1

Комплект:2

Примечание:

№ на схеме:27

Каталожный номер:YL16.11-7

Комплект:1

Примечание:

№ на схеме:28

Наименование:Hex. bolt

Каталожный номер:M10X40/GB5783

Комплект:4

Примечание:

№ на схеме:29

Каталожный номер:M10/GB6170

Комплект:14

Примечание:

№ на схеме:30

Каталожный номер:M6/GB6170

Комплект:4

Примечание:

№ на схеме:31

Каталожный номер:6/GB93

Комплект:4

Примечание:

№ на схеме:32

Наименование:Hex. boh

Каталожный номер:M8X25/GB5783

Комплект:2

Примечание:

№ на схеме:33

Наименование:Support

Каталожный номер:YL16.11-9

Комплект:2

Примечание:

№ на схеме:34

Наименование:Button head screw

Каталожный номер:M6X18/GB67

Комплект:4

Примечание:

№ на схеме:35

Каталожный номер:8/GB93

Комплект:2

Примечание:

№ на схеме:36

Каталожный номер:M8/GB6170

Комплект:2

Примечание:

№ на схеме:37

Наименование:Strut rod

Каталожный номер:YL16.11-1

Комплект:2

Примечание:

№ на схеме:38

Наименование:Mirror 50

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:39

Наименование:Lath.fillet

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:40

Каталожный номер:YL16.11-2

Комплект:1

Примечание:

№ на схеме:41

Наименование:Small support

Каталожный номер:YL16.11.4-2

Комплект:4

Примечание:

№ на схеме:42

Наименование:Wing nut

Каталожный номер:M8/GB6172

Комплект:4

Примечание:

№ на схеме:43

Каталожный номер:M8/GB6170

Комплект:8

Примечание:

№ на схеме:44

Наименование:Hinge 2"

Каталожный номер:

Комплект:4

Примечание:

№ на схеме:45

Наименование:Packing - block

Каталожный номер:YL16.11.4-1

Комплект:4

Примечание:

№ на схеме:46

Каталожный номер:M4X10/GB68

Комплект:8

Примечание:

№ на схеме:47

Каталожный номер:M4X10/GB68

Комплект:8

Примечание:

№ на схеме:48

Наименование:Skylight

Каталожный номер:YL16.11.4.1

Комплект:2

Примечание:

№ на схеме:49

Наименование:Seat

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:50

Каталожный номер:M8/GB6170

Комплект:8

Примечание:

№ на схеме:51

Каталожный номер:8/GB93

Комплект:8

Примечание:

№ на схеме:52

Наименование:Chair leg

Каталожный номер:YL16.00.5.1

Комплект:2

Примечание:

№ на схеме:53

Наименование:Hex. bolt

Каталожный номер:M10X25/GB5783

Комплект:8

Примечание:

№ на схеме:54
