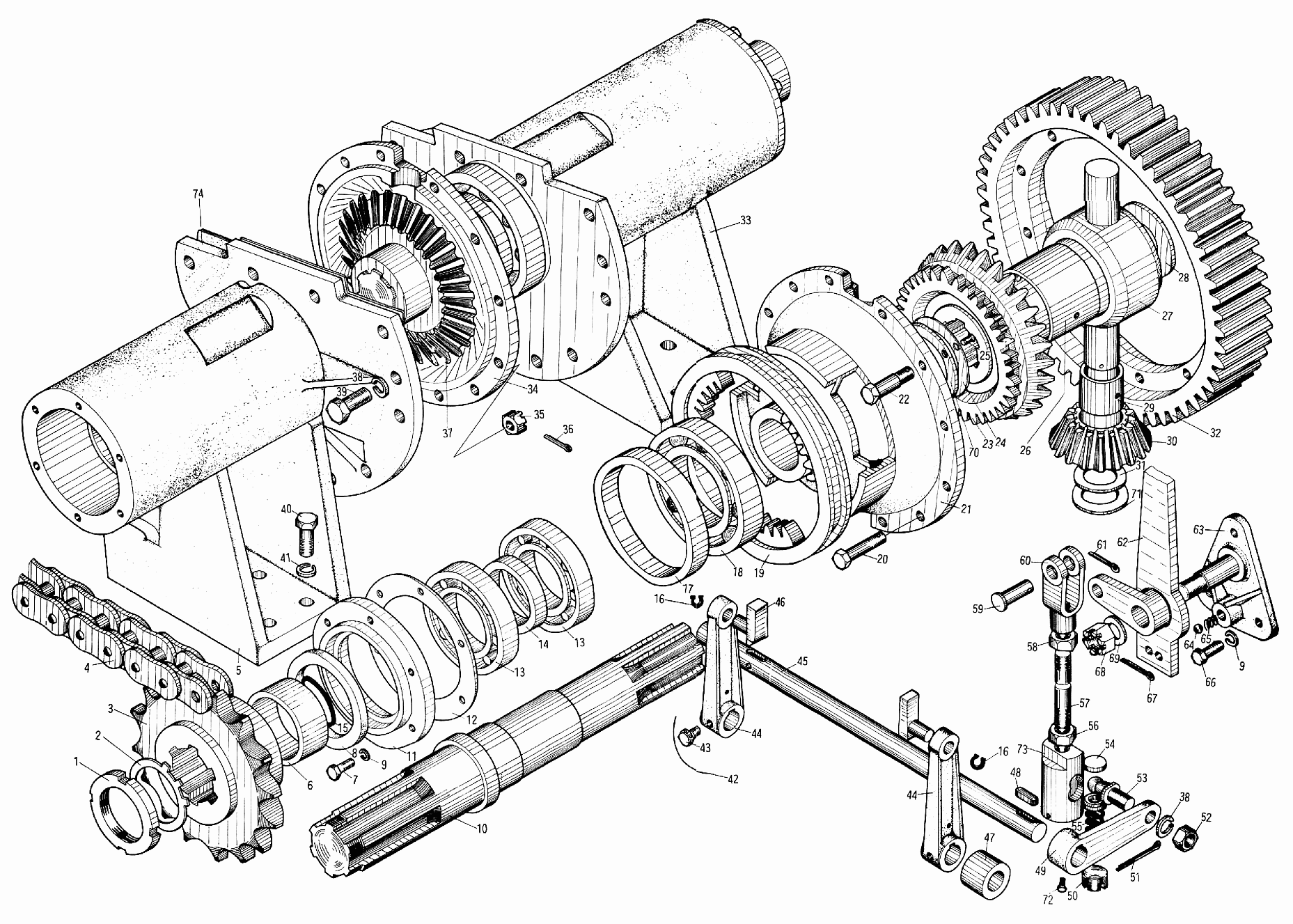

Дифференциал/Differential and Control YL16

← Коробка передач/Gear and Reverse Control Mechanism YL20 Сцепление/Clutch Assembly YL20 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Lock nut

Каталожный номер:M68X2/GB812

Комплект:2

Примечание:

№ на схеме:2

Наименование:Lock washer

Каталожный номер:68/GB858

Комплект:2

Примечание:

№ на схеме:3

Наименование:Small chain wheel

Каталожный номер:YL16.4.6-1

Комплект:2

Примечание:

№ на схеме:4

Наименование:Single row box roller chain d = 25.4,t = 44.45

Каталожный номер:28A-1X74/GB1243-1

Комплект:2

Примечание:

№ на схеме:5

Наименование:Left bracket

Каталожный номер:YL16.4.7-1b

Комплект:1

Примечание:

№ на схеме:6

Наименование:Steel sleeve

Каталожный номер:YL16.4.6-2b

Комплект:2

Примечание:

№ на схеме:7

Наименование:Hex. bolt

Каталожный номер:M10X25/GB21-76

Комплект:12

Примечание:

№ на схеме:8

Наименование:Skeleton oil seal Ф90XФ120X10

Каталожный номер:GB9877-3

Комплект:2

Примечание:

№ на схеме:9

Наименование:Spring washer

Каталожный номер:10/GB93

Комплект:15

Примечание:

№ на схеме:10

Наименование:Differential shaft

Каталожный номер:YL16.4.6-7

Комплект:2

Примечание:

№ на схеме:11

Наименование:Seal cover

Каталожный номер:YL16.4.6-3

Комплект:2

Примечание:

№ на схеме:12

Наименование:Pad

Каталожный номер:YL16.4.6-4

Комплект:2

Примечание:

№ на схеме:13

Наименование:Single row cylindrical roller bearing

Каталожный номер:42215/GB283

Комплект:4

Примечание:

№ на схеме:14

Наименование:Steel sleeve

Каталожный номер:YL16.4.6-5

Комплект:2

Примечание:

№ на схеме:15

Наименование:O-type seal

Каталожный номер:80X2.65/GB3452-1

Комплект:2

Примечание:

№ на схеме:16

Наименование:Retaining ring

Каталожный номер:16/GB894-2

Комплект:2

Примечание:

№ на схеме:17

Наименование:Retaining ring

Каталожный номер:3Y15.4.5-12

Комплект:2

Примечание:

№ на схеме:18

Наименование:Single row self - aligning ball bearing

Каталожный номер:219/GB278

Комплект:2

Примечание:

№ на схеме:19

Наименование:Gear with internal teeth

Каталожный номер:3Y15.4.5-11

Комплект:1

Примечание:

№ на схеме:20

Наименование:Hex. bolt

Каталожный номер:M12X60/GB31

Комплект:6

Примечание:

№ на схеме:21

Наименование:Right differential casing

Каталожный номер:3Y15.4.5-9

Комплект:1

Примечание:

№ на схеме:22

Наименование:Bolt

Каталожный номер:3Y15.4.5-8

Комплект:6

Примечание:

№ на схеме:23

Наименование:Right bevel gear

Каталожный номер:3Y15.4.5-10

Комплект:1

Примечание:

№ на схеме:24

Наименование:Steel washer

Каталожный номер:3Y15.4.5-13

Комплект:2

Примечание:

№ на схеме:25

Наименование:Flat head screw

Каталожный номер:M6X16/GB68-76

Комплект:4

Примечание:

№ на схеме:26

Наименование:Copper sleeve

Каталожный номер:3Y15.4.5-7

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bevel pinion shaft support

Каталожный номер:3Y15.4.5-6

Комплект:1

Примечание:

№ на схеме:28

Наименование:Copper washer

Каталожный номер:3Y15.4.5-4

Комплект:1

Примечание:

№ на схеме:29

Наименование:Copper sleeve

Каталожный номер:3Y15.4.5-16

Комплект:2

Примечание:

№ на схеме:30

Наименование:Bevel pinion

Каталожный номер:3Y15.4.5-3

Комплект:2

Примечание:

№ на схеме:31

Наименование:Steel washer

Каталожный номер:3Y15.4.5-18

Комплект:2

Примечание:

№ на схеме:32

Наименование:Differential gear

Каталожный номер:3Y15.4.5-5

Комплект:1

Примечание:

№ на схеме:33

Наименование:Right bracket

Каталожный номер:YL16.4.6-6b

Комплект:1

Примечание:

№ на схеме:34

Наименование:Left differential casing

Каталожный номер:3Y15.4.5-1

Комплект:1

Примечание:

№ на схеме:35

Наименование:Hex. castle nut

Каталожный номер:M12/GB6178

Комплект:12

Примечание:

№ на схеме:36

Наименование:Cotter pin

Каталожный номер:3X30/GB91

Комплект:12

Примечание:

№ на схеме:37

Наименование:Left bevel gear

Каталожный номер:3Y15.4.5-2

Комплект:1

Примечание:

№ на схеме:38

Наименование:Spring washer

Каталожный номер:22/GB93

Комплект:23

Примечание:

№ на схеме:39

Наименование:Hex. bolt

Каталожный номер:M16X40/GB5783

Комплект:22

Примечание:

№ на схеме:40

Наименование:Hex. bolt

Каталожный номер:M14X45/GB5783

Комплект:12

Примечание:

№ на схеме:41

Наименование:Spring washer

Каталожный номер:14/GB93

Комплект:12

Примечание:

№ на схеме:42

Наименование:Iron wire Ф2X200

Каталожный номер:

Комплект:2

Примечание:

№ на схеме:43

Наименование:Hex. bolt

Каталожный номер:M8X16/GB25-76

Комплект:2

Примечание:

№ на схеме:44

Наименование:Differential shifting ring seat

Каталожный номер:3Y15.4.17-4

Комплект:2

Примечание:

№ на схеме:45

Наименование:Shaft

Каталожный номер:3Y15.4.17-13

Комплект:1

Примечание:

№ на схеме:46

Наименование:Differential shifting ring

Каталожный номер:3Y15.4.17-3

Комплект:2

Примечание:

№ на схеме:47

Наименование:Shaft sleeve

Каталожный номер:3Y15.4.17-14

Комплект:1

Примечание:

№ на схеме:48

Наименование:Flat key

Каталожный номер:8X28/GB1096

Комплект:3

Примечание:

№ на схеме:49

Наименование:Rocket

Каталожный номер:3Y15.4.17-12

Комплект:1

Примечание:

№ на схеме:50

Наименование:Plug

Каталожный номер:3Y15.4.17-11

Комплект:1

Примечание:

№ на схеме:51

Наименование:Cotter pin

Каталожный номер:4X60/GB91

Комплект:1

Примечание:

№ на схеме:52

Наименование:Hex. nut

Каталожный номер:M16/GB6170

Комплект:1

Примечание:

№ на схеме:53

Наименование:Ball joint

Каталожный номер:3Y15.4.17-9

Комплект:1

Примечание:

№ на схеме:54

Наименование:Ball joint seat

Каталожный номер:3Y15.4.17-8

Комплект:2

Примечание:

№ на схеме:55

Наименование:Spring

Каталожный номер:3Y15.4.17-10

Комплект:1

Примечание:

№ на схеме:56

Наименование:Nut

Каталожный номер:3Y15.4.17-6

Комплект:1

Примечание:

№ на схеме:57

Наименование:Linkage

Каталожный номер:3Y15.4.17-5

Комплект:1

Примечание:

№ на схеме:58

Наименование:Hex. nut

Каталожный номер:M16X1.5/GB6171

Комплект:1

Примечание:

№ на схеме:59

Наименование:Pin

Каталожный номер:A16X48/GB882-67

Комплект:1

Примечание:

№ на схеме:60

Наименование:Fork connector

Каталожный номер:3Y15.4.17-1

Комплект:1

Примечание:

№ на схеме:61

Наименование:Cotter pin

Каталожный номер:4X30/GB91

Комплект:1

Примечание:

№ на схеме:62

Наименование:Handle

Каталожный номер:YL16.4.3.1

Комплект:1

Примечание:

№ на схеме:63

Наименование:Seat

Каталожный номер:3Y15.4.17-2

Комплект:1

Примечание:

№ на схеме:64

Наименование:Steel ball

Каталожный номер:11.509/GB308

Комплект:1

Примечание:

№ на схеме:65

Наименование:Spring

Каталожный номер:3Y15.4.17-15

Комплект:1

Примечание:

№ на схеме:66

Наименование:Hex. bolt

Каталожный номер:M10X30/GB5783

Комплект:3

Примечание:

№ на схеме:67

Наименование:Cotter pin

Каталожный номер:4X40/GB91

Комплект:1

Примечание:

№ на схеме:68

Наименование:Hex. castle nut

Каталожный номер:M20/GB6178

Комплект:1

Примечание:

№ на схеме:69

Наименование:Flat washer

Каталожный номер:20/GB97-2

Комплект:1

Примечание:

№ на схеме:70

Наименование:Shim

Каталожный номер:3Y15.4.5-14

Комплект:4

Примечание:

№ на схеме:71

Наименование:Steel washer

Каталожный номер:3Y15.4.5-17

Комплект:2

Примечание:

№ на схеме:72

Наименование:Bolt

Каталожный номер:M8X16/GB5783

Комплект:1

Примечание:

№ на схеме:73

Наименование:Ball joint sleeve

Каталожный номер:3Y15.4.17-7

Комплект:1

Примечание:

№ на схеме:74

Наименование:Packing

Каталожный номер:YL16.4-18

Комплект:2

Примечание:
