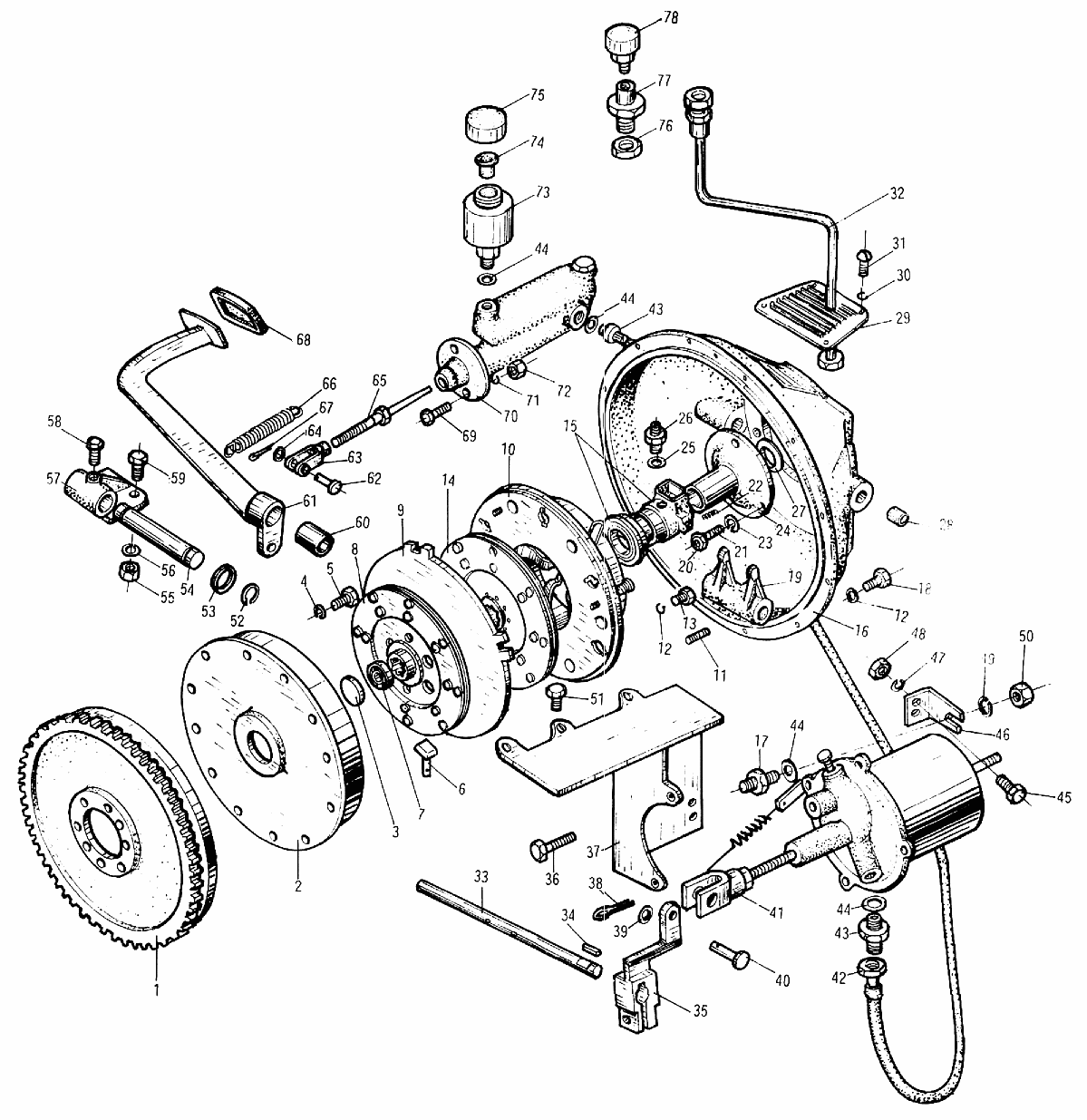

Сцепление/Clutch Assembly YL20

← Дифференциал/Differential and Control YL16 Панель приборов/Instrument Box Housing and Tool Box YL20 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Fly wheel

Каталожный номер:3Y21.5.2-3

Комплект:1

Примечание:

№ на схеме:2

Наименование:Inner pressure plate

Каталожный номер:3Y21.5.2-1

Комплект:1

Примечание:

№ на схеме:3

Наименование:Cover

Каталожный номер:3Y21.5.2-2

Комплект:1

Примечание:

№ на схеме:4

Наименование:Spring washer

Каталожный номер:12/GB93

Комплект:12

Примечание:

№ на схеме:5

Наименование:Bolt

Каталожный номер:M12X40/GB5783

Комплект:13

Примечание:

№ на схеме:6

Наименование:Front pressure plate fixture block

Каталожный номер:3Y21.5.2-18

Комплект:3

Примечание:

№ на схеме:7

Наименование:Bearing

Каталожный номер:160206/GB279

Комплект:1

Примечание:

№ на схеме:8

Наименование:Inner clutch disc assembly

Каталожный номер:DD150-1601131A

Комплект:1

Примечание:

№ на схеме:9

Наименование:Clutch intermediate driving plate

Каталожный номер:DD150-1601145

Комплект:1

Примечание:

№ на схеме:10

Наименование:Clutch cover and pressure plate assembly

Каталожный номер:DD150-1601090

Комплект:1

Примечание:

№ на схеме:11

Наименование:Pin

Каталожный номер:8d4X45/GB119

Комплект:2

Примечание:

№ на схеме:12

Наименование:Spring washer

Каталожный номер:10/GB93

Комплект:27

Примечание:

№ на схеме:13

Наименование:Bolt

Каталожный номер:M10X25/GB5783

Комплект:13

Примечание:

№ на схеме:14

Наименование:Outer clutch disc assembly

Каталожный номер:DD150-1601130A

Комплект:1

Примечание:

№ на схеме:15

Наименование:Release bearing housing assembly

Каталожный номер:NJ150-1602052B

Комплект:1

Примечание:

№ на схеме:16

Наименование:Connecting ring

Каталожный номер:YL20.8.1-3

Комплект:1

Примечание:

№ на схеме:17

Наименование:Connector body

Каталожный номер:14/M14X1.5/JB984

Комплект:1

Примечание:

№ на схеме:18

Наименование:Bolt

Каталожный номер:M10X30/GB5783

Комплект:12

Примечание:

№ на схеме:19

Наименование:Frok

Каталожный номер:3Y21.5.2-16

Комплект:1

Примечание:

№ на схеме:20

Наименование:Nut

Каталожный номер:M12/GB6170

Комплект:2

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:3Y21.5.2-13

Комплект:2

Примечание:

№ на схеме:22

Наименование:Spring

Каталожный номер:3Y21.5.2-14

Комплект:2

Примечание:

№ на схеме:23

Наименование:Spring washer

Каталожный номер:12/GB93

Комплект:3

Примечание:

№ на схеме:24

Наименование:Inner sleeve

Каталожный номер:3Y21.5.2-6

Комплект:1

Примечание:

№ на схеме:25

Наименование:Washer

Каталожный номер:10/JB982

Комплект:1

Примечание:

№ на схеме:26

Наименование:Connector body

Каталожный номер:6/JB1921

Комплект:1

Примечание:

№ на схеме:27

Наименование:Oil sealing felt ring

Каталожный номер:3Y21.5.2-7

Комплект:1

Примечание:

№ на схеме:28

Наименование:Sleeve

Каталожный номер:3Y15.5.4-20

Комплект:4

Примечание:

№ на схеме:29

Наименование:Cover

Каталожный номер:YL20.8.1-4

Комплект:1

Примечание:

№ на схеме:30

Наименование:Spring washer

Каталожный номер:6/GB93

Комплект:4

Примечание:

№ на схеме:31

Наименование:Screw

Каталожный номер:M6X10/GB67

Комплект:4

Примечание:

№ на схеме:32

Наименование:Rubber hose connector

Каталожный номер:41-1600/JB1887

Комплект:1

Примечание:

№ на схеме:33

Наименование:Fork shaft

Каталожный номер:YL20.8.1-6

Комплект:1

Примечание:

№ на схеме:34

Наименование:Key

Каталожный номер:8X32/GB1096

Комплект:1

Примечание:

№ на схеме:35

Наименование:Rocker

Каталожный номер:YL20.8.1-1

Комплект:1

Примечание:

№ на схеме:36

Наименование:Bolt

Каталожный номер:M8X45/GB5783

Комплект:2

Примечание:

№ на схеме:37

Наименование:Bracket

Каталожный номер:YL20.8.1.3.1

Комплект:1

Примечание:

№ на схеме:38

Наименование:Cotter pin

Каталожный номер:4X30/GB91

Комплект:1

Примечание:

№ на схеме:39

Наименование:Flat washer

Каталожный номер:12/GB97.2

Комплект:1

Примечание:

№ на схеме:40

Наименование:Pin

Каталожный номер:B12X45/GB882-86

Комплект:1

Примечание:

№ на схеме:41

Наименование:Clutch auxiliary pump booster

Каталожный номер:CQ160-1604100

Комплект:1

Примечание:

№ на схеме:42

Наименование:Rubber hose connector

Каталожный номер:81-1200/JB1887

Комплект:1

Примечание:

№ на схеме:43

Наименование:Connector body

Каталожный номер:10/GB5625.2

Комплект:2

Примечание:

№ на схеме:44

Наименование:Flat washer

Каталожный номер:14/JB1002

Комплект:3

Примечание:

№ на схеме:45

Наименование:Bolt

Каталожный номер:M8X25/GB5783

Комплект:2

Примечание:

№ на схеме:46

Наименование:Bracket

Каталожный номер:YL20.8.1.3-1

Комплект:1

Примечание:

№ на схеме:47

Наименование:Spring washer

Каталожный номер:8/GB93

Комплект:2

Примечание:

№ на схеме:48

Наименование:Nut

Каталожный номер:M8/GB6170

Комплект:2

Примечание:

№ на схеме:49

Наименование:Spring washer

Каталожный номер:8/GB93

Комплект:1

Примечание:

№ на схеме:50

Наименование:Nut

Каталожный номер:M8/GB6170

Комплект:1

Примечание:

№ на схеме:51

Наименование:Bolt

Каталожный номер:M10X50/GB5783

Комплект:2

Примечание:

№ на схеме:52

Наименование:Snap ring

Каталожный номер:32/GB984.1

Комплект:2

Примечание:

№ на схеме:53

Наименование:Washer

Каталожный номер:YL16.8.2-2

Комплект:2

Примечание:

№ на схеме:54

Наименование:Pin shaft

Каталожный номер:YL16.8.2-3

Комплект:1

Примечание:

№ на схеме:55

Наименование:Hex. nut

Каталожный номер:M12/GB6170

Комплект:4

Примечание:

№ на схеме:56

Наименование:Spring washer

Каталожный номер:12/GB93

Комплект:4

Примечание:

№ на схеме:57

Наименование:Support

Каталожный номер:YL16.8.2-4

Комплект:1

Примечание:

№ на схеме:58

Наименование:Bolt

Каталожный номер:M8X45/GB5783

Комплект:1

Примечание:

№ на схеме:59

Наименование:Bolt

Каталожный номер:M12X30/GB5783

Комплект:4

Примечание:

№ на схеме:60

Наименование:Shaft sleeve

Каталожный номер:YL16.8.2-8

Комплект:1

Примечание:

№ на схеме:61

Наименование:Foot pedal

Каталожный номер:YL20.8.1.1

Комплект:1

Примечание:

№ на схеме:62

Наименование:Pin

Каталожный номер:B12X45/GB882-86

Комплект:1

Примечание:

№ на схеме:63

Наименование:Fork connector

Каталожный номер:YL16.8.2-9

Комплект:1

Примечание:

№ на схеме:64

Наименование:Flat washer

Каталожный номер:12/GB97.2

Комплект:1

Примечание:

№ на схеме:65

Наименование:Pushing rod

Каталожный номер:YL20.8.1-2

Комплект:1

Примечание:

№ на схеме:66

Наименование:Tension spring

Каталожный номер:YL16.8.2-7

Комплект:1

Примечание:

№ на схеме:67

Наименование:Cotter pin

Каталожный номер:3X40/GB91

Комплект:1

Примечание:

№ на схеме:68

Наименование:Foot pedal pad

Каталожный номер:3Y15.7.6.2-4

Комплект:1

Примечание:

№ на схеме:69

Наименование:Hex. bolt

Каталожный номер:M8X25/GB5783

Комплект:2

Примечание:

№ на схеме:70

Наименование:Booster main pump

Каталожный номер:CQ3030Y-1604050B

Комплект:1

Примечание:

№ на схеме:71

Наименование:Spring asher

Каталожный номер:8/GB93

Комплект:2

Примечание:

№ на схеме:72

Наименование:Hex. nut

Каталожный номер:M8/GB6170

Комплект:2

Примечание:

№ на схеме:73

Наименование:Lubricating nipple body

Каталожный номер:YL20.8.1.2.1

Комплект:1

Примечание:

№ на схеме:74

Наименование:Lubricating nipple

Каталожный номер:YL16.3.8-2

Комплект:1

Примечание:

№ на схеме:75

Наименование:Cylinder cover

Каталожный номер:YL16.3.8-3

Комплект:1

Примечание:

№ на схеме:76

Наименование:Hex. nut

Каталожный номер:M12X1.25/GB6173

Комплект:1

Примечание:

№ на схеме:77

Наименование:Union

Каталожный номер:YL20.8.1-5

Комплект:1

Примечание:

№ на схеме:78

Наименование:Lubricating nipple

Каталожный номер:A6/GB1154

Комплект:1

Примечание:
